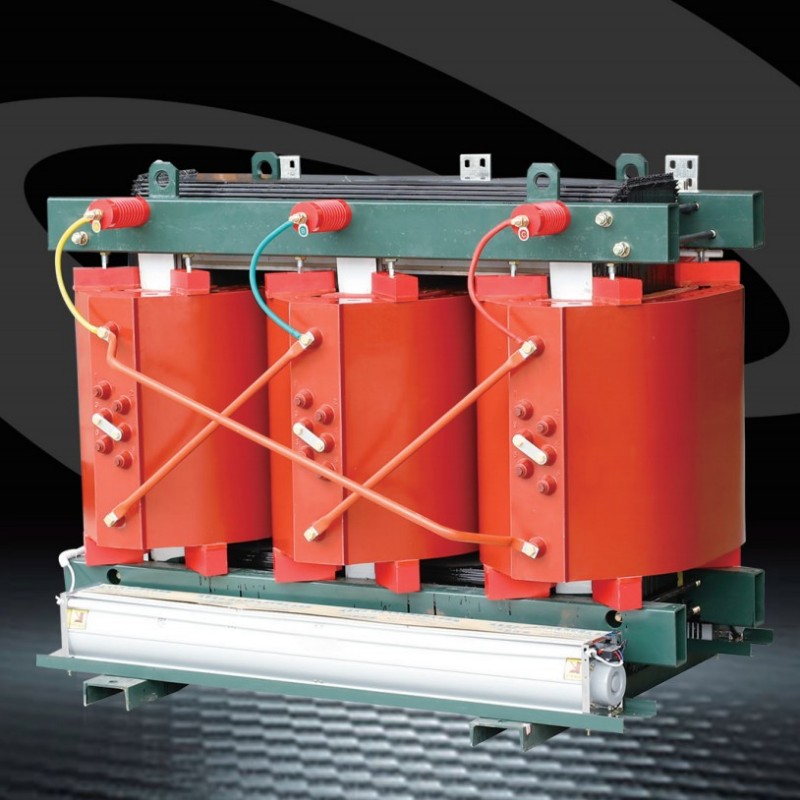

Ein umfassender Leitfaden für SC (B) 13-20-10 kV Gussharz Trockentransformatoren

Im Gegensatz zu traditionellerölgezogene TransformatorenDer SC (B) 13-20-10KV Guss-Harz-Trocken-Transformator nutzt die Epoxidharzguss-Technologie, um die Leistungsstandards neu zu definieren, was es zu einer unverzichtbaren Wahl für kritische Infrastruktur und städtische Umgebungen macht.

Ein genauerer Blick auf das Modell: sc (b) 13-20-10kV

Bevor Sie seine Funktionen erkunden, dekodieren wir den Modellnamen:

S: repräsentiert einen dreiphasigen Transformator (der "S" steht für "Dreiphasen" auf Chinesisch).

C: Zeigt an, dass die Gussharzisolierung, die Schlüsseltechnologie, die die Sicherheit und Haltbarkeit der Brandbekämpfung gewährleistet.

(B): bezeichnet eine mit niedrig spannungsgezogene Spule, eine Auswahl, die häufige Probleme in herkömmlichen Drahtwunden löst.

13: Die Designer -Seriennummer, die fortschrittliche technische Iterationen für eine verbesserte Effizienz widerspiegelt.

: Die Nennkapazität reicht von 50 kVA bis 3150 kVA.

20-10 kV: Der Hochspannungsspannungsniveau.

Was sind die Betriebsbedingungen für SC (B) 13-20-10 kV Gussharz-Trockentransformatoren?

● Installationshöhe: nicht mehr als 1000 m über dem Meeresspiegel;

● Stromversorgungsspannungswellenform: ähnlich einer Sinuswelle;

● Symmetrie der Multi-Phasen-Stromversorgungsspannung: Die an einen Mehrphasentransformator angeschlossenen Stromversorgungsspannungen sollten ungefähr symmetrisch sein.

● Umgebungstemperatur: Maximale Lufttemperatur +40 ° C; Maximale tägliche Durchschnittstemperatur +30 ° C; Maximale jährliche Durchschnittstemperatur +20 ° C; Mindestlufttemperatur -25 ° C (anwendbar für Innenransformatoren).

Was macht das gegossene Harz trockener Transformatoren zu Besonderheiten?

● Kern

1. Der Kern besteht aus kaltgeschalteten Siliziumstahlblättern mit hoher magnetischer Permeabilität, ausgezeichneter Kornorientierung und 45 ° vollständig geneigten Stufenverbindungen. Der Kern verwendet eine spezielle Quadratrohr -Pullplattenstruktur, wobei Kernbeine mit Isolierband gebunden sind. Die Kernoberfläche wird mit einem speziellen Harz beschichtet, um Feuchtigkeit und Rost zu verhindern, wodurch die Verluste ohne Ladung, No-Last-Strom und Kerngeräusche effektiv reduziert werden.

2.Safe, flammretardant und frei von Umweltverschmutzung, kann es direkt im Lastzentrum installiert werden.

3. Wartungsfreie, einfach zu installierende und niedrige Gesamtbetriebskosten.

4. Der Hochfeuchtigkeitswiderstand ermöglicht den normalen Betrieb bei 100% Luftfeuchtigkeit und kann nach einem Ausfall ohne Vortrocknung wieder in Betrieb genommen werden.

5. Verluste, niedrige teilweise Entladung, niedriges Geräusch und starke Wärmeableitungen sind garantiert. Ausgestattet mit einem umfassenden Temperaturschutzsystem für Temperaturschutzverwaltungen bietet es eine zuverlässige Sicherheit für den sicheren Transformatorbetrieb. Hohe Zuverlässigkeit. Basierend auf operativen Studien zu Produkten, die bereits in Betrieb sind, haben die Zuverlässigkeitsindikatoren des Produkts internationale professionelle Standards erreicht.

● Folienspule

Die Niederspannungswicklung verwendet ein einzelnes Stück Kupferfolie sowie eine Drehisolierung der Klasse F, die auf einer speziellen Niederspannungs-Folie-Wicklungsmaschine gewunden wird. Folienspulen befassen sich effektiv mit den herausragenden Problemen mit hoher Kurzschlussspannung, Ungleichgewicht des Ampere-Turn-Ungleichgewichts, schlechter Wärmeableitungen, Winkelfehlern der Wickelhelix und einer instabilen manuellen Schweißqualität im Zusammenhang mit niedrigen Spannungs-Produkten mit hoher Stromversorgung. Unser Unternehmen nutzt auch Harz-Blumen- und -Härtung, um ein feuchtigkeits- und fleckresistentes Finish zu schaffen.

● Temperaturkontrollvorrichtung

Der Transformator verwendet ein BWDK -Seriensignal -Thermometer. Der Temperatursensor ist in die obere Hälfte der Niederspannungsspule eingebettet, wodurch das Betriebsfeuchtigkeitsniveau jeder der drei Phasen automatisch erfasst und angezeigt wird. Es verfügt auch über Overperaturalarm und Auslöser.

● Spannungsumwandlung

Der Stecker ermöglicht die Spannungsumwandlung zwischen 10 kV und 20 kV in verschiedenen Positionen und erfüllt die Anforderungen von 10 kV bzw. 20 kV -Systemen.

Wer braucht diesen Transformator?

Die Sicherheit ist in Stromversorgungssystemen nicht verhandelbar, insbesondere in Hochrisiken oder besiedelten Bereichen. Der SC (B) 13-20-10KV-Transformator ist in dieser Hinsicht so gebaut, dass sie sich mit Merkmalen befassen, die Brandgefahren, Feuchtigkeit und Betriebsstabilität beheben. Das feuerresistente, umweltverschmutzungsfreie Betriebsepoxidharz, das Isolationsmaterial des Transformators, ist von Natur aus flammrettigend. Es setzt keine toxischen Gase frei, wenn sie hohen Temperaturen ausgesetzt sind, und kann kurzfristige Überhitzung standhalten, ohne Feuer zu fangen. Dies macht den Transformator ideal für feuerempfindliche Orte wie:

● Unterirdische Räume: U -Bahnen, Minen und Tunnel.

● Öffentliche Gebäude: Schulen, Krankenhäuser und Handelszentren.

● Kritische Einrichtungen: Kraftwerke, Ölfelder und Hochhäuser.

Im Gegensatz zuölgezogene TransformatorenEs besteht kein Risiko für Boden- oder Wasserverschmutzung durch Lecks - die Ausrichtung auf moderne Umweltstandards.

Technische Spezifikationen: Die Zahlen hinter der Leistung

Um die Vielseitigkeit des Transformators zu verstehen, schauen wir uns die wichtigsten technischen Parameter an:
