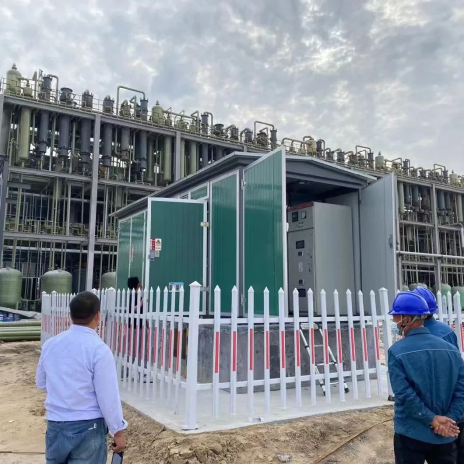

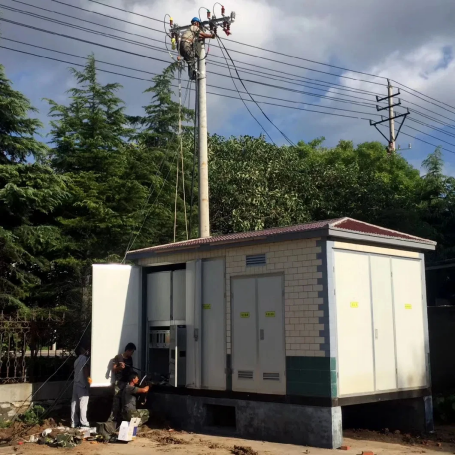

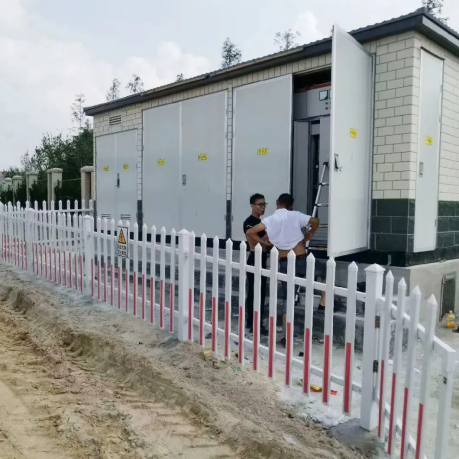

Einspannungsstation vom Typ Box (Abkürzung als Unterspannung vom Typ Box) eignet sich für Wohngebiete, städtische Umspannwerke, geschäftige Innenstadtgebiete, Baustromversorgungen usw. Es handelt sich um eine Art Hochspannungsschalter, Stromtransformator, niedrige Spannungsschaltanlagen, elektrische Energieversorgungsgeräte, elektrische Energieverteilung, die in einem Kompact-Box, die in einer Kompaktbox nach Angaben der elektrischen Energieverteilung, nach Leitungen und Verteilungsverteilung, in einer in einer Kompaktkontakt gemäß den in einem in verwendeten Anforderungen, nach Angaben, die nach Angaben der Leitungen eingesetzt wurden.
1. DieUnterspannung vom Typ BoxShell muss über fünf Schutzfunktionen nach Standardanforderungen verfügen, einschließlich Sonnenschutz, Regenschutz, Staubschutz, Rostschutz und Vorbeugung von kleinen Tieren (wie Schlangen). Das Schalenmaterial kann eine Edelstahlplatte, eine kalte Stahlplatte, eine Aluminiumlegierungsplatte, eine Farbstahlplatte und die Zementplatte sein. Der Kastenkörper besteht aus drei Teilen: Basis, Schale und oberer Abdeckung. Die Basis ist im Allgemeinen mit Schrauben mit Kanalstahl, Winkelstahl, flachem Stahl, Stahlplatte usw.; Um den Anforderungen der Belüftung zu erfüllen, werden an den entsprechenden Positionen Wärmeableitungen und Einlass- und Auslassleitungen, Streifenlöcher und kreisförmige Löcher geöffnet. Die Boxschale und die obere Abdeckung können gebogen, geschweißt oder mit Schrauben, Scharnieren und verwandten Spezialzubehör durch Kanalstahl, Winkelstahl, Stahlplatte, Aluminiumlegierplatte, Farbstahlplatte, Zementplatte usw. verbunden werden, um starke Sonnenlichtstrahlung im heißen Sommer zu verhindern, mit Isoliermaterialien mit niedrigem thermalen Leitfaden, der mit dem Traditionswiedervermögen, bei der traditionellen Fülle, in der traditionellen Fülle, in der traditionellen Fülle, in der traditionellen Fülle, in der üblichen Fülle, in der traditionellen Hölzern, in den üblichen Füllungen, in der traditionellen Hölzern, in der traditionellen Hölzern, in der traditionellen Hölzern, in der traditionellen Hölzern, in der traditionellen Hölzern, in der Tradition, in der üblichen Fülle, ist es das Polystyren -Foam -Floam -Floh -Füllhöhle. Konstruktion, die meisten Designer verwenden die Methode zum Füllen der Schale nicht mehr mit Isolationsfüllern, da sie zwar Sonneneinstrahlung verhindern kann, die Wärmeableitung des Transformators immer noch behindert. Daher wird zusätzlich zur Aufbewahrung der Lokerlöcher an der Hülle die Wärmeabteilung erhöht und die Luftkonvektion verstärkt, um die Wärme abzulösen und gleichzeitig die Herstellungskosten zu senken.
2. Die Hochspannungsverteilungsvorrichtung des Box-Transformators ist in zwei Typen unterteilt: Anschlusstyp und Ringnetzwerktyp im Hinblick auf den eingehenden Linienmodus; In Bezug auf die eingehende Linienrichtung kann sie von der Oberseite der Box (hauptsächlich in herkömmlichen Boxtransformatoren verwendet) sowie unterirdische eingehende und ausgehende Linien unter Verwendung von Hochspannungskabelgräben (häufig in modernen Konstruktionen verwendet) in Overhead-Eingangsleitungen unterteilt werden. Es gibt viele Lastschalter der SF6-Serie mit SF6-Gas als Lichtbogenlöschmedium, aber die Kosten sind höher als Hochspannungslastschalter der FN12-Serie. Diese Art von Schalter verfügt über verschiedene Strukturen, darunter mit Sicherungen, ohne Sicherungen, Erdungsschalter usw. und ist im Allgemeinen mit Live -Displays ausgestattet. Der Betriebsmechanismus ist meistens manuell und elektrisch. Die Schalterschutzgeräte mit Sicherungen können automatisch unterbrochen werden, wenn die Schaltung kurzfristig ist. Es gibt auch Vakuumschalter mit Vakuum als Lichtbogenlöschmedium, das allein mit Sicherungen oder in Serien mit Lastschalter der SF6 -Serie verwendet werden kann, die Kosten erhöhen. Benutzer müssen sie nicht auf diese Weise verwenden, wenn sie keine besonderen Anforderungen haben. Wenn der Benutzer Hochspannungsmessanforderungen hat, muss das Hochspannungsverteilungsgerät des Box-Typ-Transformators auch mit einem Hochspannungs-Messschrank ausgestattet sein, und seine Struktur besteht im Allgemeinen aus CT-, PT-, Messmesser-, Fernbedienungs- und Telemetrie-Deviser. Die Messung des Umspanns vom Box-Typ sollte jedoch auf der niedrigen Spannungsseite basieren, die die Zuverlässigkeit der Stromversorgung verbessern und instabile Faktoren verringern kann. Der Transformatorverlust kann in Stromgebühren umgewandelt werden, die vom Benutzer getragen werden.
3.. DieBox-Typ-Transformatorist mit einem unabhängigen Transformatorraum ausgestattet, der hauptsächlich aus einem Transformator, einem automatischen Temperaturregelsystem, Beleuchtung und Sicherheitsleitungen besteht. Der Transformator wird beim Laufen viel Wärme ausstrahlen, sodass die Probleme mit der Wärmeabteilung und der Belüftung die wichtigsten Punkte des Box -Transformator -Designs sind. Die durch den Betrieb des Transformators erzeugte Wärme erhöht die Innentemperatur, insbesondere wenn die Umgebungstemperatur hoch ist. Allein die natürliche Belüftung allein kann häufig keinen zuverlässigen und sicheren Betrieb sicherstellen. Zusätzlich zur Verwendung der natürlichen Belüftung für geringe Kapazität wird im Allgemeinen der Temperaturmessschutz ausgelegt und erzwungene Abgasmaßnahmen werden verwendet, um das Problem zu lösen. Das System besteht hauptsächlich aus einem Messgerät, das die Raumtemperatur und die Öltemperatur des Transformators messen und den Ableitungslüftereingang gemäß dem festgelegten Bereich über manuelle und automatische Steuerschaltungen steuern kann. Der Transformator kann als ölgezogener oder trockener Typ ausgewählt werden. Da der Trockentyp teuer ist, bevorzugen Benutzer im Allgemeinen ölgezogene Typ, um die Kosten ohne besondere Anforderungen zu senken. Die Kapazität beträgt im Allgemeinen 100-1250 kVA und das Maximum liegt nicht über 1600 kVa.
4. Der Niederspannungsraum des Box-Transformators hat unterschiedliche Designstrukturen gemäß den unterschiedlichen Nutzungsanlässen von Industrie- und Bergbauunternehmen oder Wohngebieten. Die in Industrie- und Bergbauunternehmen verwendeten Box -Transformatoren sollten separat für die Stromversorgung und die Beleuchtungsversorgung ausgelegt sein. Bei der Messung niedriger Spannung benötigt das Stromversorgungsbüro eine separate Messung von Beleuchtungsstrom, da der Einheitspreis für die Beleuchtungsstrom höher ist als der Strom von Strom. Der Umspannwerk in Wohngebieten muss nicht das Problem des Stromstroms berücksichtigen. Die Anzahl der Ausgangsrouten im niedrigen Spannungsraum variiert je nach Kapazität des Transformators und des Benutzers. Wenn die Kapazität gering ist und die Nachfrage gering ist, können weniger Routen festgelegt werden. Wenn die Kapazität groß ist und die Nachfrage hoch ist, können mehr Routen festgelegt werden. Es kann auch in einem Korridorbetriebsformat angelegt werden.
