Aufgrund unserer jahrzehntelangen Erfahrung an vorderster Front in der Elektrotechnik sind wir davon überzeugt, dass Schaltanlagen der wesentliche Kern jedes Verteilungsnetzes sind. Es fungiert sowohl als kritischer Verbindungspunkt als auch als grundlegende Komponente für die Gewährleistung der Systemsicherheit und -stabilität. Bei unserem Lugao Electric ist dieses Verständnis integraler Bestandteil jedes von uns entwickelten Produkts. Unser Portfolio bietet eine umfassende Auswahl an verbindlich zertifizierten Hochleistungslösungen, die von robusten Lösungen im europäischen Stil reichenNiederspannungsschaltanlagebis hin zu sorgfältig konstruierten Hochspannungsschaltanlagen. Diese Lösungen sind darauf ausgelegt, die strengen Anforderungen verschiedener Industrie-, Gewerbe- und Infrastrukturanwendungen zu erfüllen.
Das Design der MNS-Serie spiegelt Reife und Zuverlässigkeit im Bereich der Niederspannungs-Energieverteilung wider. Als Indoor-Schaltanlagenlösung erfüllt sie die vollständige Konformität mit der Norm GB/T 7251.12-2013 und wird durch strenge Typprüfungen bestätigt. Ingenieure bevorzugen diese Schaltanlage aufgrund ihrer erheblichen Vorteile in Bezug auf flexible Konfiguration und Skalierbarkeit immer wieder.
Nennparameter: Betrachten Sie es als die Kernspezifikationen: AC 400 V Betriebsspannung, 690 V Isolierung, 50 Hz Frequenz. Die Hauptsammelschiene bewältigt 400 A bis 1600 A, und die gesamte Baugruppe verfügt über einen Kurzzeitstrom von 30 kA – mehr als genug Kraft für die meisten häufigsten Fehlerszenarien.
Aufbau und Layout: Der Schrank besteht aus 2,0 mm kaltgewalztem Stahl und ist auf Langlebigkeit ausgelegt. Die horizontale Stromschiene positionieren wir oben mit verzinnten Verbindungsstellen für einen sicheren Kontakt. Im Inneren finden Sie eine Mischung aus festen, abnehmbaren und ausfahrbaren Einheiten, die Ihnen die Verkabelungsflexibilität bieten, die ein reales Projekt erfordert.
Sicherheit im Fokus: Die Schutzstufen reichen bis IP41 (womit alle unsere Werksgeräte ausgeliefert werden). Wir integrieren auch eine unabhängige Erdungsschiene – ein entscheidendes Detail für den Aufbau einer vollständigen, zuverlässigen Schutzschaltung.
Um eine stabile Leistung zu gewährleisten, verwenden wir Schlüsselkomponenten wie die Leistungsschalter der Serien RMW1-2000/3 und NM1 von namhaften Herstellern wie Shanghai People's und Chint. Diese grundlegende Betonung der Komponentenzuverlässigkeit garantiert die endgültige Bruch- und Schutzleistung.

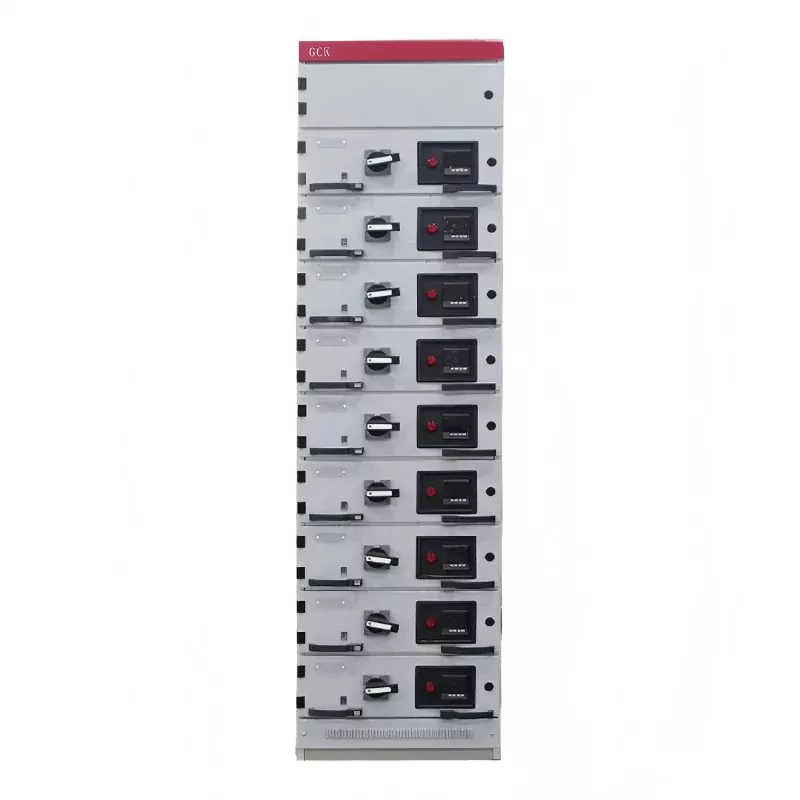

Unsere vor Kurzem auf den Markt gebrachte GCK-Serie stellt den nächsten Schritt im europäischen Stil darNiederspannungsschaltanlageObwohl es auf verifizierten Prinzipien basiert, erweitert es sowohl die Kapazität als auch die Kurzschlussleistung, da es seine Typprüfungen im Jahr 2022 durchlaufen und bestanden hat.
Wo es sich auszeichnet: Ein genauerer Blick
Erhöhte Kapazität: Der Hauptsammelschienenstrom erreicht jetzt 2500 A, mit einer Kurzzeitfestigkeit von 50 kA (105 kA Spitze). Kurz gesagt: Es ist für den Einsatz dort konzipiert, wo die Anforderungen wachsen.
Intelligenteres modulares Design: Die Verwendung einer modularen Innenstruktur (E = 20 mm) gewährleistet eine hervorragende Kompatibilität für ausziehbare Einheiten. Die horizontale Sammelschiene verläuft entlang der Oberseite und wir belassen die Oberfläche als blankes Kupfer – eine einfache, aber effektive Möglichkeit, den Kontaktwiderstand zu minimieren.
Angaben zur Haltbarkeit: Der Schrank besteht aus 1,5–2,0 mm starkem Stahl mit Epoxidpulverbeschichtung und interner Verzinkung. Es ist die Art von Finish, die Korrosion langfristig bekämpft. Zur Erdung sorgt eine robuste TMY-10×50-mm-Sammelschiene mit M12-Schrauben für eine zuverlässige Kontinuität.
Die Auswahl an Kernkomponenten umfasst den langlebigen Universal-Leistungsschalter SHMWI-3200 mit einer Nennleistung von 3200 A und einem Ausschaltvermögen von 100 kA. Auf die Strom- und Steuerkreise wird ein abgestuftes Schutzschema angewendet, das eine präzise Kompatibilität mit der Ausschaltkapazität des Systems gewährleistet – ein Beweis für seine umfassende und praktische Designphilosophie.
Unser Fachwissen beschränkt sich nicht nur auf Niederspannung. Wir bieten gleichermaßen robuste Fertigungs- und Zertifizierungsmöglichkeiten fürHochspannungsschaltanlage, deckt gängige Modelle mit Metallgehäuse ab.
Dies ist ein Klassiker, zuverlässigRing-HaupteinheitKonfiguration. Wichtige Spezifikationen: 12 kV Nennspannung, 125 A Strom, 31,5 kA Kurzschlussstrom und 1700 A Übertragungsstrom. Es verwendet SF6-Lastschalter und strombegrenzende Sicherungen. Noch wichtiger ist, dass es alle Typprüfungen – Isolierung, Temperaturanstieg, Kurzschluss, IP-Schutzart, Ein-/Ausschalten – in voller Übereinstimmung mit GB 3906 und DL/T 404 bestanden hat. Die Beschaffung wichtiger Teile wie des FLRN36-12D/T-Schalters und der XRNT1-Sicherungen von zuverlässigen Lieferanten stellt sicher, dass die gesamte Einheit stabil und koordiniert funktioniert.

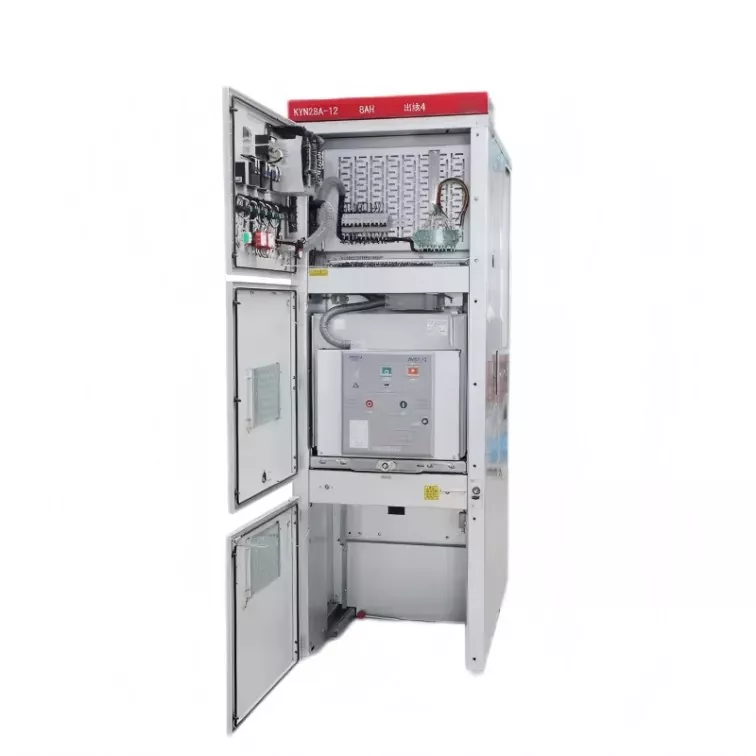

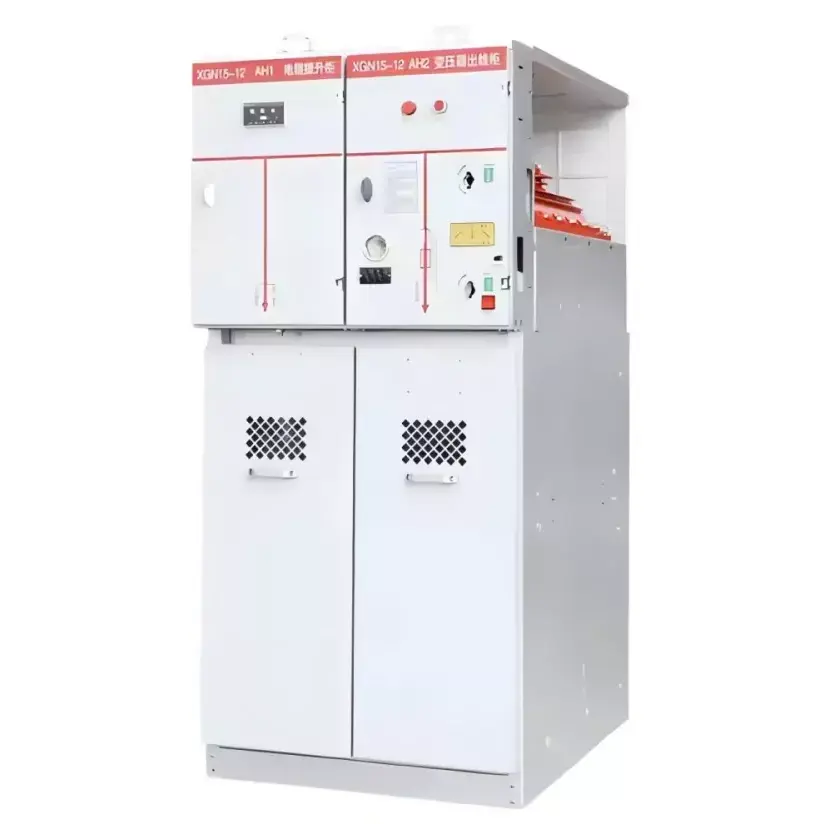

Für Projekte, die internationale Compliance erfordern,LugaoHochspannungsschaltanlagenmodelle (wie die Typen KYN28-12, KYN61-40.5, XGN, HXGN und RMU) tragen die CE-Kennzeichnung. Mit Strömen von 630 A bis 4000 A und Ausschaltvermögen bis zu 40 kA entsprechen sie der EU-EMV-Richtlinie 2014/30/EU und Normen wie EN IEC 61000-6-2:2019.
