Schaltanlagen sind das Rückgrat jedes modernen Stromversorgungssystems. Von den Generatoranschlüssen eines Kraftwerks bis zum letzten Verteilerkasten in einem Gewerbegebäude erfüllen Schaltanlagen die wesentlichen Funktionen des Schaltens, Schutzes, Isolierens und Überwachens, um den Stromfluss sicher und zuverlässig zu halten. Ohne sie wäre weder ein kontrollierter Betrieb noch ein sicheres Störungsmanagement elektrischer Netze möglich.
Da der weltweite Strombedarf steigt, die Stromnetze immer komplexer werden und die Integration erneuerbarer Energiequellen voranschreitet, entwickeln sich die Anforderungen an Schaltanlagen rasant weiter. Höhere Kurzschlussfestigkeitswerte, intelligentere Schutzkoordination, digitale Überwachungsintegration und strengere Umweltleistungsstandards verändern die Spezifikationen, die von Versorgungsunternehmen, Industriebetreibern und Infrastrukturentwicklern weltweit gefordert werden.
Dieses Whitepaper bietet eine gründliche Untersuchung der Schaltanlagentechnologie in allen Spannungsklassen – von Niederspannungs-Verteilungsschaltanlagen über Mittelspannungs-Ringleitungen bis hin zu metallgekapselten Hochspannungsschaltanlagen. Es umfasst die technischen Prinzipien, die jeder Produktkategorie zugrunde liegen, die wichtigsten Leistungsparameter und Standards, die die Spezifikation regeln, primäre Anwendungsbereiche und eine strukturierte Beschaffungsmethodik als Leitfaden für Technologieauswahlentscheidungen.
Lugao Power Co., Ltd. ist ein führender in China ansässiger Hersteller des gesamten Spannungsbereichs für Schaltanlagen und bietet nach IEC-, ANSI- und IEEE-Standards zertifizierte Produkte mit OEM-Fähigkeit, starker kundenspezifischer technischer Unterstützung und umfassender globaler Exporterfahrung. In diesem Dokument werden auch das Produktportfolio, die Fertigungskapazitäten und die Wettbewerbsposition von Lugao Power als zuverlässiger Lieferpartner für globale Schaltanlagenprojekte vorgestellt.
Die weltweit installierte Stromerzeugungskapazität überstieg im Jahr 2024 9.000 GW und wächst weiterhin jährlich um etwa 3 %. Jedes Watt dieser Kapazität – ob durch Kohle, Gas, Kernkraft, Wasserkraft, Sonne oder Wind erzeugt – muss auf seinem Weg vom Generator zum Verbraucher mehrere Schaltanlagen durchlaufen. Der zuverlässige und sichere Betrieb dieser Schaltanlageninfrastruktur ist nicht nur eine technische Überlegung; es ist eine Voraussetzung für das Funktionieren der modernen Gesellschaft.
Der Zugang zu Elektrizität, die Netzzuverlässigkeit und die Geschwindigkeit des Infrastrukturausbaus sind entscheidende Faktoren für die wirtschaftliche Wettbewerbsfähigkeit. Stromausfälle, die durch Ausfälle von Schaltanlagen verursacht werden, kosten Industrienationen jährlich Milliarden von Dollar durch Produktionsausfälle und beschädigte Geräte. Umgekehrt ermöglichen gut konzipierte und ordnungsgemäß gewartete Schaltanlagensysteme hochverfügbare Netzwerke, die alles vom Krankenhausbetrieb über die Halbleiterfertigung bis hin zu Rechenzentrumsdiensten unterstützen.
Der weltweite Schaltanlagenmarkt wurde im Jahr 2023 auf etwa 127 Milliarden US-Dollar geschätzt und soll bis 2030 mit einer jährlichen Wachstumsrate von 6,8–7,9 % auf schätzungsweise 200–215 Milliarden US-Dollar wachsen. Zu den primären Wachstumstreibern gehören:
| Region | 2023 (USD B) | 2030F (USD B) | CAGR | Primärer Treiber |
| Asien-Pazifik | 52,4 USD | 87,6 USD | 7,6 % | Industrialisierung |
| Europa | 28,1 USD | 44,8 USD | 6,9 % | Netzausbau, SF₆-Ausstieg |
| Nordamerika | 24,6 USD | 39,4 USD | 7,0 % | In die Jahre gekommene Infrastruktur, Ausbau erneuerbarer Energien |
| Naher Osten und Afrika | 12,3 USD | 22,1 USD | 8,7 % | Elektrifizierung |
| Lateinamerika | 9,6 USD | 15,7 USD | 7,2 % | Netzausbau |
Tabelle 1 – Globaler Schaltanlagenmarkt nach Regionen, 2023–2030 (indikativ)
Der Begriff „Schaltanlage„bezieht sich zusammenfassend auf die Kombination von elektrischen Trennschaltern, Sicherungen, Leistungsschaltern und zugehörigen Steuer-, Schutz-, Mess- und Überwachungsgeräten, die als koordiniertes, integriertes System zusammengestellt sind. Schaltanlagen steuern, schützen und isolieren elektrische Geräte in Energiesystemen. Sie sind die Schnittstelle zwischen dem Stromnetz und den von ihnen versorgten Lasten und der Durchsetzungsmechanismus für die Schutz- und Kontrollsysteme, die das Netzwerk sicher halten.
Die physikalische Größe einer Schaltanlage kann von einem einzelnen Niederspannungsverteiler, der einige hundert Millimeter Wandfläche einnimmt, bis zu einer gasisolierten Hochspannungs-Umspannstation mit Tausenden von Quadratmetern reichen. Trotz dieser Größenordnung erfüllen alle Schaltanlagen die gleichen Grundfunktionen.
| Funktion | Beschreibung und Bedeutung |
| Wechseln | Das Herstellen und Unterbrechen von Stromkreisen unter normalen Betriebsbedingungen. Ermöglicht geplante Netzwerkneukonfigurationen, Lastübertragungen und Geräteisolierung für Wartungszwecke. |
| Schutz | Erkennen abnormaler Zustände (Überströme, Kurzschlüsse, Erdschlüsse, Spannungsabweichungen) und Einleiten einer schnellen Stromkreisunterbrechung, um Geräteschäden zu begrenzen und kaskadierende Ausfälle zu verhindern. |
| Isolierung | Schaffung einer nachgewiesenen, sichtbaren und sicheren elektrischen Unterbrechung in einem Stromkreis, die es dem Personal ermöglicht, an stromlosen Geräten zu arbeiten, ohne dass das Risiko einer versehentlichen Wiedereinschaltung besteht. |
| Messung und Dosierung | Messung von Spannung, Strom, Leistung, Energie, Leistungsfaktor und Oberschwingungen für Abrechnung, Überwachung, Lastmanagement und Leistungsqualitätsbewertung. |
| Überwachung und Kontrolle | Bereitstellung lokaler und entfernter Sichtbarkeit des Schaltkreisstatus, der Alarmbedingungen und des Gerätezustands; Ermöglicht Fernschaltvorgänge über SCADA- oder Stationsautomatisierungssysteme. |
Tabelle 2 – Die fünf Kernfunktionen von Schaltanlagen
Die kritischste und technisch anspruchsvollste Funktion von Schaltanlagen ist die Fehlerstromunterbrechung. Wenn in einem Stromnetz ein Kurzschluss auftritt, können Fehlerströme innerhalb von Millisekunden Werte erreichen, die dem 10- bis 50-fachen des normalen Betriebsstroms entsprechen. Wenn diese Fehlerströme nicht schnell unterbrochen werden, können sie katastrophale thermische und mechanische Schäden an Kabeln, Transformatoren und anderen Geräten verursachen.
Der Leistungsschalter – die primäre Unterbrechungseinrichtung in einer Schaltanlage – muss drei Aktionen in schneller Folge ausführen: den Fehler erkennen (über zugehörige Schutzrelais), die elektrischen Kontakte trennen und den Lichtbogen löschen, der sich zwischen den Trennkontakten bildet. Der Lichtbogenlöschmechanismus ist das Hauptunterscheidungsmerkmal zwischen verschiedenen Leistungsschaltertechnologien und wird in Kapitel 7 ausführlich besprochen.
Die grundlegendste Klassifizierung von Schaltanlagen erfolgt nach dem Spannungsniveau, auf dem sie betrieben werden. Der Spannungspegel bestimmt die erforderlichen Isolationsabstände, Lichtbogenenergieniveaus, Geräteabmessungen und geltenden Normen. Die branchenübliche Spannungsklassifizierung ist:
| Spannungsklasse | Spannungsbereich | Typische Anwendungen | Primärstandards |
| Niederspannung (LV) | Bis 1.000 V AC | Gebäudeverteilung, Motorsteuerung, Industrieschalttafeln | IEC 61439, IEC 60947, UL 508A |
| Mittelspannung (MV) | 1 kV – 52 kV | Primärverteilung, Industrieversorgung, EE-Projekte | IEC 62271-100 / -200 / -202 |
| Hochspannung (HV) | 52 kV – 800 kV | Umspannwerke, Netzverbindungen | IEC 62271-100/-203, IEEE C37 |
| Ultrahochspannung (UHV) | Über 800 kV | Fernübertragungs-Backbone für HGÜ/HVAC | IEC 62271 (speziell) |
Tabelle 3 – Klassifizierung der Schaltanlagen nach Spannungsniveau
Notiz:Die Definitionen von „Mittelspannung“ und „Hochspannung“ variieren je nach Normungsgremium und regionalen Konventionen. In der IEC-Terminologie umfasst HV alle Spannungen über 1 kV, mit einer weiteren Unterscheidung zwischen „Hochspannung“ (1–52 kV, von Praktikern manchmal auch MV genannt) und „Extra-Hochspannung“ (EHV) über 52 kV. Dieses Whitepaper verwendet die Praktikerkonvention: LV ≤1 kV; MV = 1–52 kV; Hochspannung = 52–800 kV.
Über die Spannungsebene hinaus werden Schaltanlagen auch nach mehreren anderen wichtigen Dimensionen klassifiziert:
| Dimension | Kategorien |
| Isoliermedium | Luftisoliert (AIS), gasisoliert SF₆ (GIS), Vakuum, Öl (alt), festes Dielektrikum |
| Gehäusetyp | Metallgekapselt, metallverkleidet, Kabinentyp, offener Typ (Außenbereich) |
| Unterbrechendes Medium | Luftstoß, Öl, Vakuum, SF₆, CO₂ / saubere Luft (austretend) |
| Innen/Außen | Innenschaltanlagen (kontrollierte Umgebung); Freiluftschaltanlage (wetterfeste Konstruktion) |
| Fest / ausfahrbar | Fest montierte Leistungsschalter (geringere Kosten, weniger Flexibilität) im Vergleich zu ausfahrbaren Leistungsschaltern (einfachere Wartung, Hot-Replacement) |
Tabelle 4 – Zusätzliche Abmessungen der Schaltanlagenklassifizierung
Niederspannungsschaltanlagen arbeiten mit Systemspannungen von bis zu 1.000 V AC (oder 1.500 V DC) und decken die letzte Phase der Stromverteilung an Endverbraucher ab. Niederspannungs-Schaltanlagen sind gemessen an der Anzahl ihrer Einheiten die zahlreichsten aller Schaltanlagenkategorien – buchstäblich Milliarden von Einheiten sind weltweit in Wohn-, Gewerbe- und Industriegebäuden, Rechenzentren, Krankenhäusern und Produktionsanlagen installiert. Trotz ihres niedrigeren Spannungsniveaus sind NS-Schaltanlagen nicht einfach; Moderne Niederspannungssysteme müssen große Fehlerströme, komplexe harmonische Umgebungen, eine hohe Dichte angeschlossener Lasten und immer anspruchsvollere Anforderungen an die Stromqualität und das Energiemanagement bewältigen.
Eine Niederspannungs-Schaltgerätekombination (LVSCA), definiert durch IEC 61439, umfasst typischerweise die folgenden Funktionskomponenten:

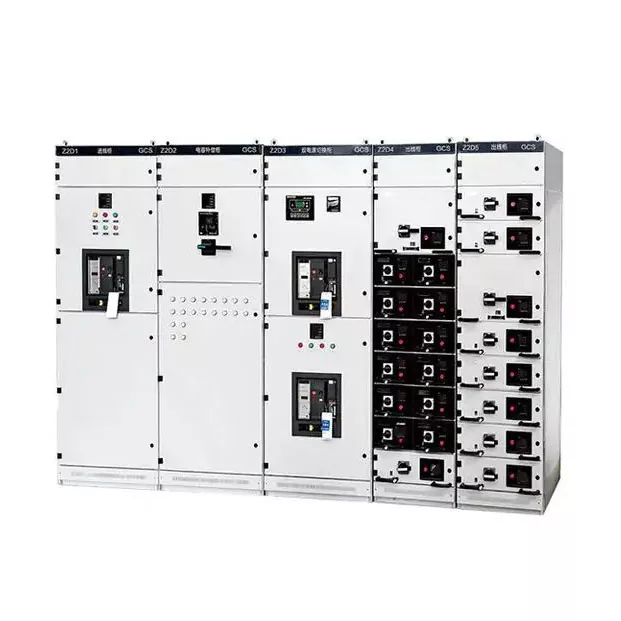

Abbildung 1 – Niederspannungs-Hauptverteilungsschaltanlage
IEC 61439 definiert verschiedene Arten von Niederspannungs-Schaltgerätekombinationen (LVSCAs) basierend auf ihrer Konstruktion und ihren Funktionsmerkmalen:
| Parameter | Beschreibung und typische Werte |
| Nennspannung (Ue) | Die Betriebsspannung der Baugruppe. Gängige Werte: 230/400 V, 400/690 V, 1.000 V. |
| Nennstrom (In) | Maximaler Dauerstrom, den die Baugruppe führen kann, ohne die Temperaturgrenzen zu überschreiten. Bereich: 63 A bis 6.300 A. |
| Kurzschlussfestigkeit (Icw) | Spitzen- und Kurzzeitstromfestigkeit. Typische Werte: 25 kA, 50 kA, 80 kA (1 s oder 3 s). |
| Schaltvermögen (Icu / Ics) | Ultimatives (Icu) und Service-Kurzschlussausschaltvermögen (Ics) von Leistungsschaltern. Muss den maximalen prospektiven Fehlerstrom am Installationspunkt überschreiten. |
| Schutzart (IP) | IP3X-Minimum für industrielle Innenräume; IP54 oder IP65 für den Außenbereich oder raue Umgebungen gemäß IEC 60529. |
| Form der inneren Trennung | IEC 61439 Forms 1–4b definieren die Trennung zwischen Funktionseinheiten und Sammelschienen. Höhere Formen verbessern die Sicherheit und Fehlereindämmung. |
Tabelle 5 – Wichtige technische Parameter der NS-Schaltanlage
Mittelspannungsschaltanlagen arbeiten im Bereich von 1 kV bis 52 kV und stellen die primäre Schalt- und Schutzebene für Energieverteilungsnetze dar. Man findet es an den Sekundäranschlüssen von Umspannwerken für Massenübertragungen, in Umspannwerken für die Primärverteilung, in großen Industrieanlagen, am Anschlusspunkt von Kraftwerken für erneuerbare Energien und in kastenförmigen Umspannwerken. Mittelspannungsschaltanlagen bestimmen die Fehlerbeseitigungsgeschwindigkeit, die Schutzselektivität und die Betriebsflexibilität des Verteilungsnetzes.
Das MV-Segment durchläuft den bedeutendsten Technologiewandel aller Schaltanlagenkategorien, angetrieben durch den Ausstieg aus SF₆-Gas, die Integration von digitalem Schutz und Überwachung sowie die Anforderungen von Smart-Grid-Architekturen.
| Bauart | Eigenschaften und Anwendungen |
| Metallgekapselte Schaltanlage | Alle stromführenden Teile sind in einem geerdeten Metallgehäuse eingeschlossen, mit separaten Fächern für Sammelschienen, Schaltgeräte und Kabelanschlüsse. Standard für moderne Mittelspannungsinstallationen in Innenräumen (IEC 62271-200). |
| Metallgekapselte Schaltanlage | Eine Unterkategorie mit vollständig metallischen Barrieren zwischen allen stromführenden Teilen und Fächern. Höchste Stufe der internen Fehlereindämmung (IEC 62271-200 LSC2B). |
| Schrankschaltanlage | Nicht lichtbogenbeständige Schaltschrankpaneele, zu Reihen zusammengestellt. Wirtschaftlicher, aber mit geringerer Störlichtbogenleistung. |
| Gasisolierte Schaltanlage (GIS) | Alle stromführenden Teile sind in versiegelten SF₆-gefüllten oder alternativen Gasgehäusen eingeschlossen. Äußerst kompakt, geeignet für platzbeschränkte Installationen. |
| Luftisolierte Schaltanlage (AIS) | Verwendet Luftisolierung in Metallgehäusen oder offenen Strukturen. Größere Stellfläche, aber einfacher und kostengünstiger. |
Die Ring Main Unit (RMU) ist eine kompakte, werkseitig versiegelte MS-Schaltanlage, die für Ringspeise-Verteilungsnetze entwickelt wurde – die Standardtopologie für städtische und vorstädtische MS-Kabelsysteme. Eine RMU verfügt in der Regel über zwei Ringspeise-Schaltpositionen sowie eine oder mehrere Transformator-Speisepositionen mit Schutzvorrichtungen.

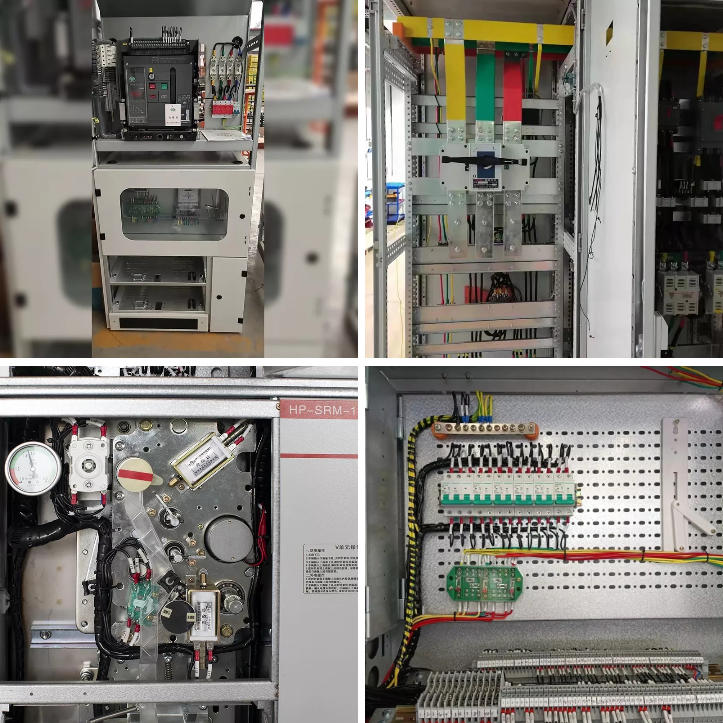

Abbildung 2 – Ring Main Unit (RMU): Kompakte Mittelspannungsschaltanlage für Verteilungsnetze
RMUs sind in zwei Primärisolationsvarianten erhältlich:
| Technologie | Funktionsprinzip | Hauptvorteile | Einschränkungen |
| Vakuum-CB | Lichtbogen in Hochvakuum-Unterbrecherflasche gelöscht | Lange Lebensdauer (>10.000 Betätigungen), kein Gas, kompakt, wartungsarm | Begrenzt auf ≤52 kV |
| SF₆ CB | Der Gasstrom löscht den Lichtbogen in der Druckkammer | Hohes Schaltvermögen, hervorragende Isolierung, kompakt | Hohes GWP (~23.500), Umweltbedenken, Gasüberwachung erforderlich |
| Air-Blast CB | Hochdruckluft löscht den Lichtbogen | Kein gefährliches Gas, für den Außenbereich geeignet | Groß, wartungsintensiv, weitgehend veraltet |
Tabelle 6 – Vergleich der MV-Leistungsschaltertechnologie
| Parameter | Typische Bereiche/Werte |
| Nennspannung | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Bewerteter Normalstrom | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Kurzschluss-Ausschaltstrom | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Kurzzeitbeständig | Typischerweise 1 s oder 3 s bei Bemessungskurzschlussstrom |
| Blitzstoßfestigkeit (LIWV) | 60 kV (7,2-kV-Klasse) bis 250 kV (52-kV-Klasse) gemäß IEC 62271-1 |
| Betriebsmechanismus | Federspeichermotor (Standard); manuelle oder elektromagnetische Optionen |
| Anwendbarer Standard | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabelle 7 – Technische Spezifikationen für Mittelspannungsschaltanlagen
Hochspannungsschaltanlagen arbeiten bei Systemspannungen über 52 kV, wobei üblicherweise Spannungen von 72,5 kV, 145 kV, 245 kV, 420 kV und 550 kV verwendet werden. Diese Ausrüstung bildet die kritische Schalt- und Schutzinfrastruktur des Massenübertragungsnetzes – der höchsten Energiestufe des Stromsystems, die für den Transport großer Mengen elektrischer Energie über große Entfernungen zwischen Erzeugungszentren und regionalen Lastzentren verantwortlich ist.
Die Folgen eines Ausfalls einer Hochspannungsschaltanlage sind gravierend: Ein einziger defekter Leistungsschalter in einem großen 220-kV-Umspannwerk kann Hunderte Megawatt Erzeugung oder Last abschalten. Geräteschäden durch Fehlerströme im Hochspannungsbereich können katastrophal und kostspielig sein. Dieser Zusammenhang erklärt die äußerst anspruchsvolle Leistung und die strengen Prüfanforderungen, die HV-Schaltanlagen erfüllen müssen.
Bei der AIS-Technologie werden HV-Schaltanlagenkomponenten – Leistungsschalter, Trennschalter, Erdungsschalter, Messwandler – in Freiluftkonstruktionen installiert, wobei Luft für die Isolierung zwischen stromführenden Teilen und Erde sorgt. AIS-Umspannwerke sind seit Jahrzehnten der Standard für die Umschaltung auf Übertragungsebene und sind aufgrund ihrer Einfachheit, geringeren Kosten und einfachen Wartung und Inspektion nach wie vor weltweit verbreitet.
AIS-Umspannwerke benötigen eine beträchtliche Landfläche, um Sicherheitsabstände einzuhalten. Eine typische 220-kV-AIS-Umspannstation benötigt möglicherweise 1–3 Hektar mit einem Abstand von mehreren Metern zwischen den Phasen und zur Erde.
Bei der GIS-Technologie sind alle stromführenden Komponenten in versiegelten, mit SF₆-Gas gefüllten zylindrischen Aluminiumgehäusen untergebracht. Die überlegenen dielektrischen Eigenschaften von SF₆ ermöglichen eine drastische Reduzierung der Abstände zwischen Phase und Erde sowie zwischen Phase und Phase, wodurch die Grundfläche der Umspannstation auf 10–15 % der entsprechenden AIS-Fläche schrumpft.
GIS wird in räumlich begrenzten Umgebungen wie städtischen unterirdischen Umspannwerken, Offshore-Plattformen, hochgelegenen Standorten und stark verschmutzten Industriegebieten bevorzugt.
Abbildung 3 – Umspannwerk für gasisolierte Hochspannungsschaltanlagen (GIS).
Hybridschaltanlagen integrieren mehrere Primärfunktionen (Leistungsschalter, Trennschalter, Erdungsschalter, Stromwandler) in einem einzigen kompakten SF₆-gefüllten Modul. Dies bietet eine mittlere Reduzierung des Platzbedarfs zwischen AIS und GIS, bei Kosten, die zwischen beiden liegen. HGIS wird zunehmend bei Erweiterungen von Industriebrachen und Kapazitätserweiterungen eingesetzt, bei denen ein vollständiges GIS unerschwinglich ist.
Der SF₆-Puffer- oder Selbstblas-Leistungsschalter ist die vorherrschende HV-Technologie. Verbesserungen der Kontaktgeometrie und der Lichtbogensteuerung reduzieren die Betriebsenergie und ermöglichen zuverlässige federbetätigte Mechanismen anstelle großer hydraulischer/pneumatischer Aktuatoren. Gestaffelte SF₆-Alternativen für HV (CO₂/O₂-Gemische, Vakuumunterbrecher) befinden sich noch in der Forschung und werden ab 2026 nur begrenzt kommerziell eingesetzt.
| Parameter | Lugao-Hochspannungsschaltanlagenspezifikation |
| Spannungsbereich | 3.600 V – 40.500 V (entspricht den Spannungsklassendefinitionen der IEC 62271-1) |
| Bewerteter Normalstrom | Bis zu 4.000 A |
| Kurzschlussfest | Bis zu 50 kA (1 s Kurzzeitfestigkeit) |
| Gehäusetyp | Vollständig isolierter, metallgekapselter Schrank; Innen- und Außenkonfigurationen |
| Isoliermedium | Luftisoliert (AIS) / Feststoffisoliert; SF₆-Konfigurationen verfügbar |
| Einhaltung von Standards | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37-Serie |
| Zertifizierungen | CE, ISO, CCC; Von Dritten typgeprüft |
Tabelle 8 – Technische Spezifikationen der Lugao Power HV-Schaltanlage
Wenn sich die Kontakte des Leistungsschalters unter Last oder Fehlerstrom trennen, sorgt die elektrische Energie für einen Plasmalichtbogen zwischen den Kontakten. Die Temperaturen erreichen 5.000–20.000 K und führen den vollen Fehlerstrom, bis er erlischt. Die Lichtbogenlöschfähigkeit des Leistungsschalters – die Geschwindigkeit bis zur Unterbrechung bei einem natürlichen Stromnullpunkt – bestimmt den maximal unterbrechbaren Fehlerstrom (Ausschaltvermögen) und den Energiedurchlass.
Unterbrechermedien, Kontaktgeometrie und Design des Antriebsmechanismus bestimmen die Leistungs- und Wartungsanforderungen des Leistungsschalters.
| Medium | Spannungsbereich | Brechende Leistung | Umweltauswirkungen | Wartung | Trend |
| Vakuum | Niederspannung – 52 kV | Exzellent | Keiner | Sehr niedrig | Anbau |
| SF₆-Gas | MV – HV | Exzellent | GWP 23.500 ⚠ | Niedrig (versiegelt) | Geregelt ↓ |
| Luft (ACB) | LV | Gut | Keiner | Mäßig | Stabil |
| Öl (Massengut) | MV (Legacy) | Gut | Brandgefahr | Hoch | Vermächtnis ↓ |
| CO₂-Gemisch | MV–HV (Entwickler) | Auftauchend | GWP ~1 | Noch offen | F&E-Phase |
Tabelle 9 – Vergleich der Lichtbogenlöschmedien verschiedener Schaltanlagenkategorien
Die EU-F-Gas-Verordnung (EU 2024/573) sieht den Ausstieg aus SF₆ für neue Mittelspannungsanlagen ab 2030 vor. Andere Regionen übernehmen ähnliche Regeln. Zu den Reaktionen der Branche gehören:
⚠ BESCHAFFUNGSHINWEIS
Bei Projekten mit einer Lebensdauer von 20 bis 30 Jahren vermeidet die Angabe einer SF₆-freien Technologie Kosten für einen vorzeitigen Austausch. Die vakuum- und feststoffisolierten Mittelspannungsschaltanlagen von Lugao Power bieten konforme, zukunftssichere Alternativen. Beauftragen Sie Lugao Engineering für optimale SF₆-freie Lösungen.
| Parameter | Definition und Bedeutung |
| Nennspannung (Ur) | Höchste Systemspannung, mit der die Schaltanlage kontinuierlich betrieben werden kann. Muss bei der Installation die maximale Betriebsspannung überschreiten. |
| Bemessungskurzschlussausschaltstrom (Isc) | Maximaler Fehlerstrom, den der Leistungsschalter zuverlässig unterbrechen kann. Muss den voraussichtlichen Systemfehlerstrom überschreiten. |
| Bewertete Kurzzeitfestigkeit (Icw) | Schaltanlagen können für eine definierte Zeit (1 s oder 3 s) den Höchststrom ohne strukturelle Schäden führen. |
| Nennnormalstrom (Ir) | Maximaler Dauerlaststrom innerhalb der thermischen Grenzen, mit Spielraum für Lastwachstum. |
| Isolationsstufen (LIWV / SIWV) | Blitzstoßfestigkeit und Schaltstoßfestigkeit. Muss mit dem Überspannungsschutz abgestimmt werden. |
| Interne Lichtbogenklassifizierung (IAC) | Die Kategorien (A, B, AB) der IEC 62271-200 definieren die sichere Eindämmung interner Störlichtbögen. |
| Verlust der Servicekontinuität (LSC) | Die Kategorien IEC 62271-200 LSC1/LSC2/LSC2B legen fest, ob benachbarte Felder während der Wartung unter Spannung bleiben. |
Tabelle 10 – Kritische technische Parameter der Schaltanlage
| Standard | Körper | Umfang |
| IEC 62271-1 | IEC | Gemeinsame Spezifikationen für HV-Schaltanlagen und -Steuergeräte – alle Spannungsklassen. |
| IEC 62271-100 | IEC | AC-Leistungsschalter – primärer MV/HV-CB-Standard. |
| IEC 62271-200 | IEC | Metallgekapselte AC-Schaltanlage für 1 kV–52 kV – Mittelspannungsbaugruppen. |
| IEC 62271-203 | IEC | Gasisolierte metallgekapselte Schaltanlage (GIS) für >52 kV – Übertragungs-GIS. |
| IEC 61439-1/-2 | IEC | NS-Schaltanlagenbaugruppen – Entwurfsüberprüfung und Routineprüfung. |
| ANSI/IEEE C37-Serie | IEEE | Deckt AC-HV-Leistungsschalter (C37.04/06/09), MV-Schaltanlagen (C37.20) und Prüfungen ab. |
| GB/T 3906 | SACK | Chinesischer Standard für metallgekapselte 3,6-40,5-kV-Schaltanlagen. Entspricht IEC 62271-200. |
| IEC 60947-Serie | IEC | Niederspannungsschaltanlagen und -steuergeräte – Gerätenormen für Leistungsschalter, Trennschalter und Schütze. |
Tabelle 11 – Wichtige internationale Normen für Schaltanlagen
| Schritt | Aktivität | Schlüsselfragen und Ergebnisse |
| 1 | Systemanalyse | Kurzschlussanalyse durchführen/überprüfen. Bestimmen Sie den maximalen voraussichtlichen Fehlerstrom an jedem Standort. |
| 2 | Last- und Spannungsdefinition | Definieren Sie den Nennnormalstrom, die Systemspannung, die Spannungsregelung und gegebenenfalls die OLTC-Anforderungen. |
| 3 | Technologieauswahl | Wählen Sie die Spannungsklasse (LV/MV/HV), das Unterbrechungsmedium (Vakuum/SF₆/Luft), den Gehäusetyp (AIS/GIS/metallgekapselt) und die Innen-/Außenkonfiguration. |
| 4 | Definition von Standards | Identifizieren Sie geltende Standards und geben Sie in der Ausschreibung erforderliche Zertifizierungen (IEC, ANSI, CE, CCC, DNV usw.) an. |
| 5 | Schutzkoordination | Definieren Sie Relaisfunktionen, Zeit-Strom-Koordination, Kommunikationsprotokoll (IEC 61850, Modbus, DNP3) und IAC/LSC-Anforderungen. |
| 6 | Standortbedingungen | Definieren Sie Temperatur, Höhe, Luftfeuchtigkeit, Verschmutzung, seismische Zone und Installation im Innen-/Außenbereich. Bestimmen Sie Leistungsreduzierung und Gehäusespezifikationen. |
| 7 | Anfrage und Bewertung | Technische Spezifikation herausgeben. Bewerten Sie Angebote: Konformität, Typprüfungen, Lieferung, Support, Gesamtbetriebskosten. |
Tabelle 12 – Siebenstufiger Schaltanlagenspezifikations- und Beschaffungsprozess
| Wählen Sie eine vakuum-/feststoffisolierte Mittelspannungsschaltanlage, wenn… | Wählen Sie SF₆ GIS, wenn… |
| SF₆ verboten oder reguliert; zukunftssicher, geringes Umweltrisiko; MV ≤ 40,5 kV; geringer Wartungsaufwand; Indoor-Vorliebe | Grundstücksfläche stark eingeschränkt; Spannung >40,5 kV; stark verschmutzte Außenumgebung; verlängertes Wartungsintervall; hermetisch abgedichtete Leistung |
Tabelle 13 – Leitfaden zur Technologieauswahl: Vakuum/SI vs. SF₆ GIS
💡 WICHTIGE ERKENNTNISSE
TCO-Analyse: Über eine Lebensdauer von 20 Jahren übersteigen die Gesamtwartungs- und End-of-Life-Kosten von SF₆-MV-Schaltanlagen die Kosten für vakuum-/feststoffisolierte Alternativen um 15–25 % (einschließlich SF₆-Rückgewinnung). Es wird dringend empfohlen, dies vor der Verpflichtung zu quantifizieren.
Lugao Power Co., Ltd.ist ein führender, in China ansässiger Spezialhersteller von elektrischen Schaltanlagen, Leistungstransformatoren und Kastentransformatorstationen. Mit einem besonderen Fokus auf Stromverteilungsausrüstung hat Lugao umfassendes technisches Fachwissen über den gesamten Spannungsbereich entwickelt – von Niederspannungs-Verteilungsschaltanlagen bis hin zu metallgekapselten Hochspannungsschränken – und bedient damit Versorgungsunternehmen, EPC-Auftragnehmer, Industriebetreiber und Projektentwickler für erneuerbare Energien auf allen globalen Märkten.
Die direkte Lieferung ab Werk in Kombination mit starker OEM-Fähigkeit, Multistandard-Compliance und einem äußerst reaktionsschnellen technischen Support-Team machen Lugao zu einem bevorzugten Lieferpartner für internationale Projekte, die Qualität, Compliance und wettbewerbsfähige Preise erfordern.

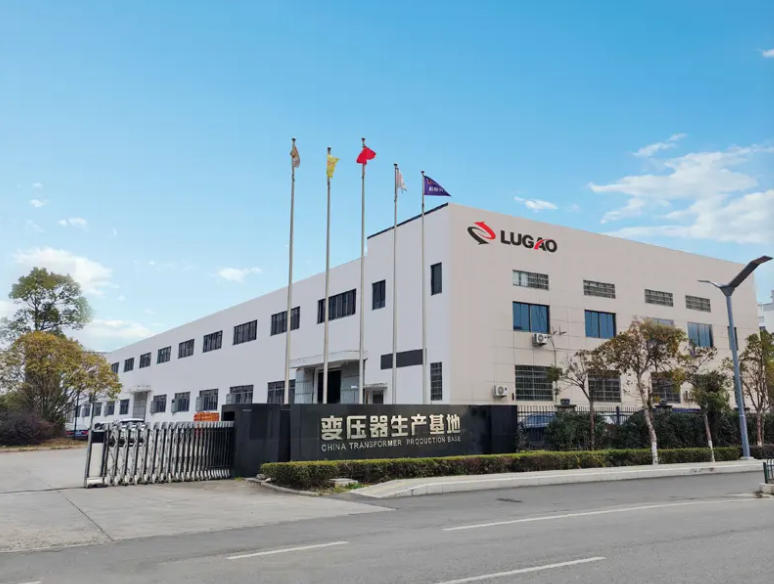

Abbildung 4 – Produktionsstätte von Lugao Power Co., Ltd
| Produkt | Spannungs-/Strombereich | Standards | Zertifizierungen |
| LV-Hauptverteiler (MDB) | Bis 1.000 V / bis 6.300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Bis 1.000 V / bis 4.000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Metallgekapselte MS-Schaltanlage | 3,6 kV – 40,5 kV / bis 4.000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, typgeprüft |
| Ringhaupteinheit (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, typgeprüft |
| Vollständig isolierter, metallgekapselter Schrank | 12 kV – 40,5 kV / bis 4.000 A | IEC 62271-200 | CE, ISO, typgeprüft |
| HV-Schaltanlage | 3.600 V – 40.500 V / bis 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, typgeprüft |
| Kundenspezifische / OEM-Schaltanlagen | Gemäß Kundenspezifikation | IEC / ANSI / GB / BS (pro Projekt) | Pro Projektanforderung |
Tabelle 14 – Produktportfolio für Leistungsschaltanlagen von Lugao
Die Fertigungs- und Konstruktionsbetriebe von Lugao Power sind nach ISO 9001 zertifiziert und verfügen über ein Qualitätsmanagementsystem (QMS), das alle Phasen der Produktrealisierung abdeckt – von der eingehenden Materialprüfung über die Kontrolle des Herstellungsprozesses, die Prüfung des fertigen Produkts bis hin zur Unterstützung nach der Lieferung. Das QMS umfasst kontrollierte Verfahren zur Entwurfsprüfung, Lieferantenqualifizierung, Verwaltung kalibrierter Testgeräte, Verarbeitung von Nichtkonformitäten und Korrekturmaßnahmen.
Typprüfungen, die an Prototypen in akkreditierten unabhängigen Hochspannungsprüflaboren durchgeführt werden, bestätigen, dass das Design alle festgelegten Leistungsanforderungen erfüllt. Die Standardproduktlinien von Lugao sind gemäß den geltenden IEC- und GB-Normen typgeprüft. Typprüfberichte von anerkannten Labors (einschließlich KEMA, TÜV Rheinland, SGS, CPRI und CEPRI) stehen als Teil des Vorqualifizierungsdokumentationspakets zur Einsicht zur Verfügung.
Typprüfungen für Mittelspannungsschaltanlagen (IEC 62271-200) umfassen:
| Routinetest | Standard-/Akzeptanzkriterien |
| Netzfrequenzfestigkeit | 1 Minute lang angelegte Spannung auf Nennisolationsniveau – kein Überschlag oder Durchschlag |
| Isolationswiderstand | Megger-Test bei 2,5 kV oder 5 kV DC; Ergebnis im Vergleich zum Ausgangswert und zur Mindestakzeptanzschwelle |
| Mechanischer Funktionstest | Leistungsschalter- und Trennschalter-Betätigungsmechanismen zyklisch; Betriebszeiten und Wege gemessen |
| Verriegelungsüberprüfung | Alle Sicherheitsverriegelungen (mechanisch und elektrisch) wurden überprüft, um falsche Schaltsequenzen zu verhindern |
| Funktionstest des Schutzrelais | Alle konfigurierten Schutzfunktionen werden anhand der Relaiseinstellungen getestet. Fahrzeiten gemäß Spezifikation überprüft |
| Überprüfung der Verkabelung und des Steuerstromkreises | Die Kontinuität, Polarität und Isolierung der gesamten Steuer- und Sekundärverkabelung wurde anhand genehmigter Zeichnungen überprüft |
| Visuelle und Maßkontrolle | Alle Komponenten, Beschriftungen, Sammelschienenmarkierungen und Verbindungen anhand genehmigter Fertigungszeichnungen überprüft |
Tabelle 15 – Lugao Power Routinetestprogramm für Schaltanlagen
QUALITÄTSVERPFLICHTUNG
Jeder Lieferung von Lugao Power-Schaltanlagen liegt ein komplettes technisches Dokumentationspaket bei: Routineprüfbericht mit allen Messwerten und Abnahmekriterien, Verweise auf Typprüfzertifikate, Materialzertifikate, Kalibrierungsaufzeichnungen für Prüfgeräte, Maßkontrollprotokolle und Bestandszeichnungen. Auf Anfrage können eine Inspektion durch Dritte und eine beglaubigte FAT arrangiert werden.
