Da Stromverteilungsnetze immer komplexer werden, benötigen Versorgungsunternehmen und Industrieanlagen Geräte, die außergewöhnliche Zuverlässigkeit, Sicherheit, Kompaktheit und wartungsfreien Betrieb bieten. DerMittelspannungs-SF6-Vollisolierte, abgedichtete, kompakte Ring-Haupteinheit-Schaltanlagehat sich aufgrund seiner hervorragenden Isolationsleistung, des Umweltschutzes, der Betriebssicherheit und der langen Lebensdauer als führende Lösung für moderne Mittelspannungsverteilungssysteme etabliert.
Lugao Powerbietet fortgeschritteneMittelspannungs-SF6-Vollisolierte, abgedichtete, kompakte Ring-Haupteinheit-SchaltanlageLösungen für städtische Umspannwerke, Industrieanlagen, Projekte für erneuerbare Energien, Gewerbekomplexe und Versorgungsverteilungsnetze. Diese kompakten Schaltanlagensysteme tragen dazu bei, die Stromversorgungszuverlässigkeit zu verbessern und gleichzeitig den Installationsraum und die Wartungskosten zu reduzieren.
In diesem Artikel untersuchen wir die Funktionsweise von SF6-isolierten Ringkabelanlagen, ihre Vorteile, technischen Merkmale, Anwendungen, Auswahlkriterien und warum sie zu einem wesentlichen Bestandteil moderner elektrischer Infrastruktur geworden sind.

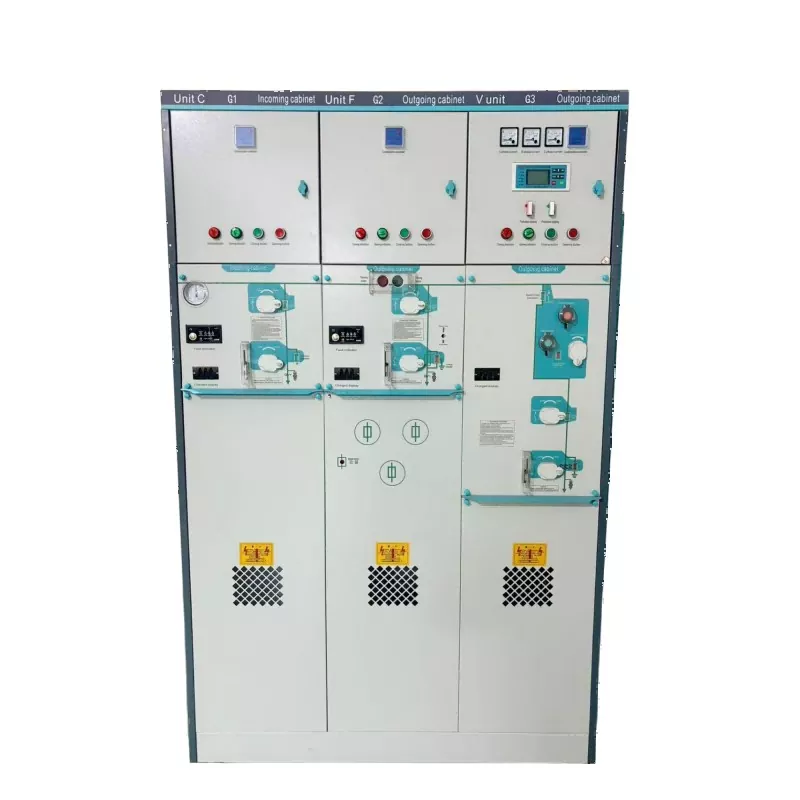

Eine vollständig isolierte, abgedichtete SF6-Mittelspannungs-Ringhaupteinheit-Kompaktschaltanlage ist ein werkseitig montiertes Mittelspannungsverteilungsgerät, das zur sicheren Steuerung, zum Schutz und zur Isolierung von Stromkreisen in Stromverteilungsnetzen entwickelt wurde.
Das System verwendet Schwefelhexafluorid (SF6)-Gas als Isoliermedium und Lichtbogenlöschmedium. Alle stromführenden Komponenten sind in einem versiegelten Edelstahltank eingeschlossen, der die interne Ausrüstung vor Feuchtigkeit, Staub, Verschmutzung, Salznebel und anderen Umweltverschmutzungen schützt.
Ring Main Units (RMUs) werden häufig eingesetzt in:
Mittelspannungs-SF6-Vollisolierte, abgedichtete, kompakte Ring-Haupteinheit-SchaltanlageSysteme bieten eine äußerst zuverlässige Stromverteilung und reduzieren gleichzeitig den Platzbedarf für die Installation erheblich.
Das Funktionsprinzip einer SF6-isolierten RMU besteht darin, eine unterbrechungsfreie Stromverteilung aufrechtzuerhalten und gleichzeitig Fehlerisolierung und Stromkreisschutz zu ermöglichen.
Unter normalen Betriebsbedingungen fließt der Strom durch miteinander verbundene Zuleitungen, die ringförmig angeordnet sind. Wenn in einem Abschnitt ein Fehler auftritt, kann die Schaltanlage das fehlerhafte Segment schnell isolieren und gleichzeitig die Stromversorgung der nicht betroffenen Abschnitte aufrechterhalten.
Die versiegelte SF6-Gaskammer erfüllt zwei wichtige Funktionen:
Dieses Design erhöht die Betriebszuverlässigkeit und die Sicherheit des Personals erheblich.
Eine moderne vollisolierte RMU besteht typischerweise aus mehreren integrierten Komponenten:
| Komponente | Funktion |
|---|---|
| Lasttrennschalter | Führt Schaltvorgänge unter Lastbedingungen aus |
| Leistungsschalter | Bietet Fehlerunterbrechung und Schutz |
| SF6-Gastank | Bietet Isolierung und Lichtbogenlöschung |
| Sammelschienensystem | Überträgt Strom zwischen den Fächern |
| Kabelfächer | Verbinden Sie eingehende und ausgehende Zuleitungen |
| Schutzrelais | Erkennen Sie abnormale Betriebsbedingungen |
| Erdungsschalter | Gewährleistet sichere Wartungsarbeiten |
| Steuereinheit | Ermöglicht lokale und Remote-Bedienung |
Zusammen bilden diese Komponenten eine kompakte und dennoch hocheffiziente Mittelspannungsverteilungslösung.
Das abgedichtete Design verhindert, dass Umweltverschmutzung kritische elektrische Komponenten beeinträchtigt. Dadurch bleibt die Geräteleistung auch unter rauen Betriebsbedingungen stabil.
Im Vergleich zu herkömmlichen Schaltanlagensystemen benötigen SF6-RMUs deutlich weniger Installationsraum und sind daher ideal für dicht besiedelte städtische Gebiete.
Vollständig geschlossene stromführende Teile verhindern das Risiko versehentlicher Berührungen und verbessern die Sicherheit des Bedieners.
Da alle Hauptkomponenten im gasisolierten Gehäuse abgedichtet sind, werden die Wartungsintervalle erheblich verkürzt.
SF6-Gas verfügt über hervorragende Isolationseigenschaften, die ein kompaktes Gerätedesign ohne Einbußen bei der elektrischen Leistung ermöglichen.
Hochwertige RMUs können unter ordnungsgemäßen Bedingungen mehr als 30 Jahre lang zuverlässig funktionieren.
Das versiegelte Tankdesign schützt die Ausrüstung wirksam vor:
Obwohl die Spezifikationen je nach Projektanforderungen variieren, stellt die folgende Tabelle allgemeine Parameter dar, die in modernen SF6-Ringhaupteinheiten zu finden sind.
| Parameter | Typischer Wert |
|---|---|
| Nennspannung | 12kV / 24kV / 36kV |
| Nennfrequenz | 50Hz / 60Hz |
| Nennstrom | 630A - 1250A |
| Kurzschluss-Ausschaltstrom | 20kA - 31,5kA |
| Isoliermedium | SF6-Gas |
| Schutzstufe | IP67 oder höher |
| Mechanisches Leben | 5.000 - 10.000 Operationen |
| Betriebstemperatur | -40°C bis +55°C |
Die Vielseitigkeit der vollisolierten, abgedichteten SF6-Kompaktschaltanlage mit Ringhaupteinheit für Mittelspannung macht sie für zahlreiche Branchen geeignet.
Stadtwerke verlassen sich auf RMUs, um die Netzzuverlässigkeit zu verbessern und gleichzeitig den Flächenverbrauch zu minimieren.
Produktionsanlagen benötigen eine stabile Stromverteilung, um Produktionsunterbrechungen zu vermeiden.
Solarparks und Windkraftanlagen nutzen RMUs, um Erzeugungsanlagen an Mittelspannungsnetze anzuschließen.
Einkaufszentren, Bürotürme und gemischt genutzte Siedlungen profitieren von kompakten Schaltanlageninstallationen.
Eisenbahnen, Flughäfen, Häfen und U-Bahn-Systeme erfordern eine äußerst zuverlässige Mittelspannungs-Stromverteilung.
Geschäftskritische Einrichtungen sind auf eine unterbrechungsfreie Stromversorgung angewiesen, weshalb RMUs die ideale Wahl sind.
| Besonderheit | SF6 RMU | Luftisolierte Schaltanlage |
|---|---|---|
| Installationsraum | Sehr kompakt | Großer Platzbedarf |
| Umweltresistenz | Exzellent | Mäßig |
| Wartungshäufigkeit | Niedrig | Höher |
| Betriebssicherheit | Hoch | Mäßig |
| Zuverlässigkeit | Exzellent | Gut |
| Lebenserwartung | 30+ Jahre | 20-25 Jahre |
| Eignung für raue Umgebungen | Hervorragend | Beschränkt |
Bei Projekten, bei denen Zuverlässigkeit, Sicherheit und Platzoptimierung Priorität haben, bieten SF6-isolierte RMUs oft einen überlegenen langfristigen Wert.
Die Auswahl der richtigen Schaltanlagenkonfiguration erfordert die Bewertung mehrerer wichtiger Faktoren.
Wählen Sie ein System, das der Betriebsspannung des Verteilungsnetzes entspricht.
Stellen Sie sicher, dass die RMU sowohl die aktuelle Nachfrage als auch das zukünftige Lastwachstum bewältigen kann.
Stellen Sie sicher, dass die Kurzschlusswerte den örtlichen Anforderungen des Energieversorgers entsprechen.
Bewerten Sie Luftfeuchtigkeit, Temperatur, Höhe und Verschmutzungsgrad.
Berücksichtigen Sie die Anforderungen an Fernüberwachung und Smart-Grid-Integration.
Machen Sie die Installation zukunftssicher, indem Sie nach Möglichkeit modulare Konfigurationen auswählen.
Der globale Sektor der elektrischen Infrastruktur entwickelt sich schnell in Richtung intelligenterer, widerstandsfähigerer Verteilungsnetze.
Zu den aufkommenden Trends gehören:
Hersteller wie Lugao Power investieren weiterhin in innovative Schaltanlagentechnologien, um weltweit Energiesysteme der nächsten Generation zu unterstützen.
Eine SF6-Ringleitungseinheit ist für die sichere Verteilung, Steuerung und den Schutz elektrischer Mittelspannungsnetze konzipiert und sorgt gleichzeitig für eine zuverlässige Stromkontinuität.
SF6-Gas bietet eine hervorragende Isolationsfestigkeit und Lichtbogenlöschfähigkeit und ermöglicht so kompakte und äußerst zuverlässige Schaltanlagenkonstruktionen.
Hochwertige RMUs erreichen bei korrekter Installation und Betrieb oft eine Lebensdauer von über 30 Jahren.
Ja. Ihre versiegelte Konstruktion macht sie äußerst widerstandsfähig gegen Witterungseinflüsse, Feuchtigkeit, Staub und Verschmutzung.
Absolut. Moderne RMUs unterstützen Fernüberwachung, Automatisierung, Kommunikationsprotokolle und intelligente Netzmanagementfunktionen.
Versorgungsunternehmen, Industrieanlagen, Projekte für erneuerbare Energien, Transportsysteme, Gewerbegebäude und Rechenzentren nutzen diese Schaltanlagenlösungen in großem Umfang.
Die wachsende Nachfrage nach zuverlässiger, kompakter und wartungseffizienter elektrischer Infrastruktur treibt die Einführung von weiter voranMittelspannungs-SF6-Vollisolierte, abgedichtete, kompakte Ring-Haupteinheit-Schaltanlage. Sein vollständig abgedichtetes Design, seine hervorragende Isolationsleistung, Betriebssicherheit und Anpassungsfähigkeit an vielfältige Anwendungen machen es zu einer der effektivsten Lösungen für moderne Mittelspannungs-Stromverteilungsnetze.
Unabhängig davon, ob sie in Umspannwerken, Industrieanlagen, Projekten für erneuerbare Energien, kommerziellen Entwicklungen oder Smart-Grid-Anwendungen eingesetzt werden, tragen diese fortschrittlichen RMUs dazu bei, die Systemzuverlässigkeit zu verbessern und gleichzeitig die Lebenszykluskosten und den Platzbedarf für die Installation zu reduzieren.
Suchen Sie für Ihr nächstes Projekt nach einer zuverlässigen Mittelspannungs-SF6-Kompaktschaltanlage mit abgedichteter, abgedichteter elektrischer Ringleitung?Das Ingenieurteam vonLugao Powerist bereit, Ihnen bei der Auswahl der idealen Konfiguration basierend auf Ihrem Spannungsniveau, Ihren Netzwerkanforderungen, Umgebungsbedingungen und zukünftigen Erweiterungsplänen zu helfen.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Projektanforderungen, erhalten Sie fachkundige technische Beratung und erhalten Sie eine maßgeschneiderte Lösung, die langfristige Leistung, Sicherheit und Wert bietet.
