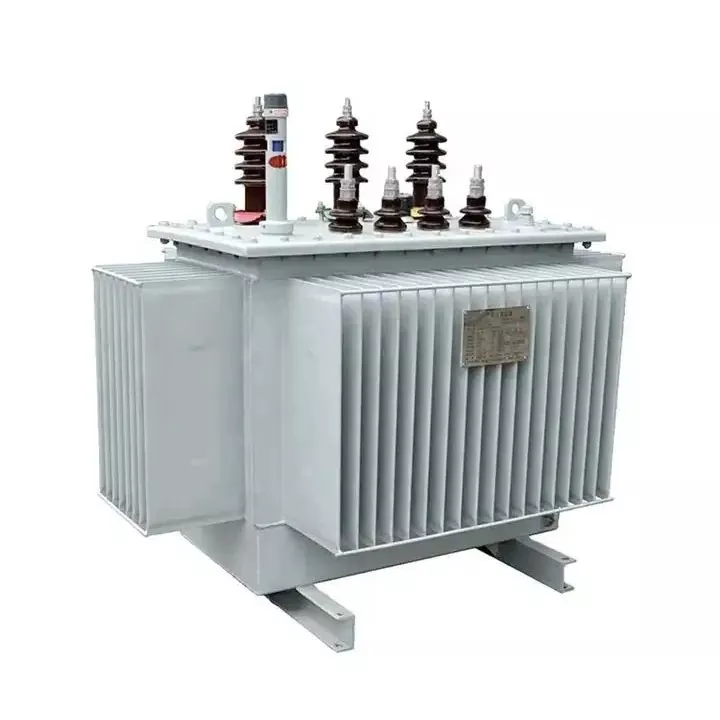

​Was ist ein Öltransformator?

In Energiesystemen wird immer noch von Öltransformatoren gesprochen. Als zentrales elektrisches Gerät dient ein Öltransformator. Zur Kühlung und Isolierung wird Isolieröl eingesetzt. Der Kern und die Wicklungen sind vollständig in dieses Öl eingetaucht. Für diese Rolle wird Isolieröl gewählt, weil es eine hohe Isolationsfestigkeit bietet. Es verfügt außerdem über eine große spezifische Wärmekapazität. Durch diese Konfiguration kann die Wärme schnell von der Last abgeleitet werden. Dies wiederum verhindert Störungen durch lokale Überhitzungsprobleme. Transformatoren übernehmen die Spannungserhöhung oder -senkung bei der Energieübertragung und -verteilung. Sie tragen dazu bei, dass das gesamte System stabil läuft. Ein typischer Transformator umfasst einen Kern, Wicklungen, Isolieröl, einen Öltank, ein Kühlsystem und ein Schutzsystem. Der Kern besteht aus hochwertigen kaltgewalzten Siliziumstahlblechen. Die Wicklungen bestehen aus sauerstofffreiem Kupferdraht.

Öltransformatorenkommen mit mehreren bemerkenswerten Eigenschaften. Im Betrieb transportiert das Isolieröl die erzeugte Wärme durch thermische Konvektion zum Kühlsystem. Wenn Laststrom durch die Wicklungen fließt, entsteht Wärme. Das Isolieröl nimmt diese Wärme sofort auf. Dadurch steigt die Temperatur des Öls und seine Dichte sinkt. Dadurch entsteht ein natürlicher Kreislauf. Das Kühlsystem gibt die Wärme dann an die Umgebungsluft ab.

Die Ölumgebung schützt Komponenten vor Korrosion durch Luftfeuchtigkeit und Sauerstoff. Begleitend zu diesem Schutz wirkt die regelmäßige Wartung. Zusammen können sie die Lebensdauer um einiges verlängern. Es schafft eine solide Grundlage für den langfristigen Betrieb.

Dieses Design bietet insgesamt eine hervorragende Isolationsleistung. Es hält Hochspannungsbelastungen gut stand.

Öltransformatorenverfügen über verschiedene Kühlmethoden. Zu den gebräuchlichsten gehören selbstgekühlte Systeme, bekannt als ONAN. Ein anderer ist luftgekühlt und heißt ONAF. Die Zwangsöl-Luftkühlung erfolgt durch OFAF. Benutzer können basierend auf der regionalen Umgebung auswählen, in der es betrieben werden soll.

Für Öltransformatoren gelten Betriebs- und Wartungsvorkehrungen. Unter Dauerbetriebsbedingungen muss die Oberöltemperatur unter 85 Grad Celsius bleiben. Der maximal zulässige Wert liegt normalerweise bei etwa 90 Grad Celsius. Dies trägt dazu bei, eine beschleunigte Alterung der Isolierung zu vermeiden.

Regelmäßige Tests erweisen sich bei diesen Geräten als unerlässlich. Überprüfen Sie die Spannungsfestigkeit, den Feuchtigkeitsgehalt, die gelösten Gase und den Säuregehalt. Solche Tests ermöglichen eine frühzeitige Warnung vor möglichen Fehlern.

Transformatoren bewältigen vorübergehende Überlastungen nach spezifischen Richtlinien. Ein Dauerbetrieb oberhalb der auf dem Typenschild angegebenen Nennleistung beschleunigt jedoch die Alterung der Isolierung.

Regelmäßige Kontrollen sorgen für Kontrolle. Überprüfen Sie die Buchsen regelmäßig. Reinigen Sie die Heizkörper nach Bedarf. Überprüfen Sie, ob die Schutzvorrichtungen ordnungsgemäß funktionieren. Stellen Sie sicher, dass die Stufenschalter ordnungsgemäß funktionieren. Beheben Sie alle Anzeichen von Öllecks sofort.
