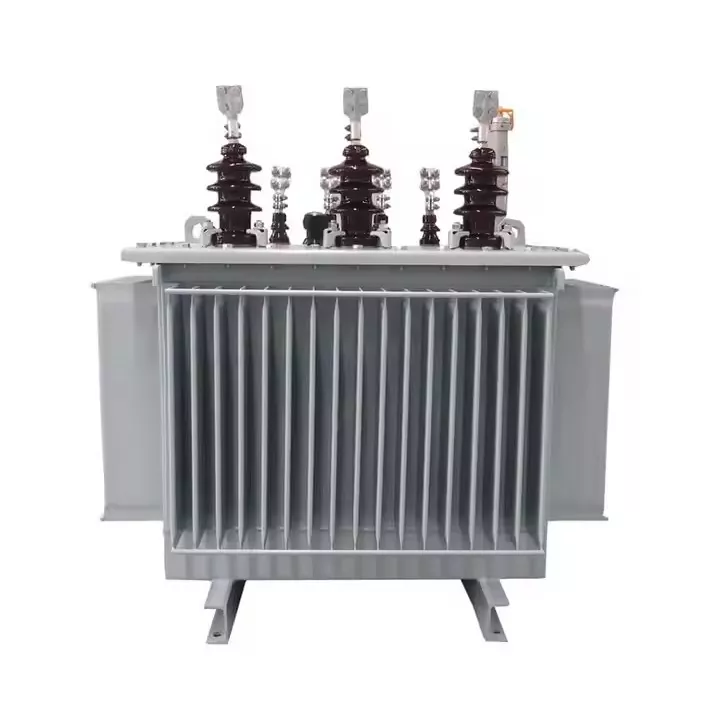

Ölgefüllter Verteilungstransformator

DerÖlgefüllter Verteilungstransformatorist eine weit verbreitete Lösung für die zuverlässige Stromverteilung in Versorgungs-, Industrie- und Gewerbenetzen. Hergestellt vonLugao Power Co., Ltd, ein ProfiHersteller und Lieferant von Transformatoren in ChinaDieser Transformator verwendet Isolieröl, um sowohl Kühlung als auch elektrische Isolierung zu gewährleisten. Mit stabiler Leistung, verlustarmem Design und langlebiger Struktur ist es eine ideale Wahl für langfristige elektrische Infrastrukturprojekte.

Parameter

kVA	Stromspannung (kV) w		Vektor Gruppe	Verluste		Leerlauf Aktuell	Gewicht (kg)		Gesamtdimension (mm)
	H.V.	L.V.		Leerlauf Verlust	Laden Verlust		Öl Gewicht	Gesamt Gewicht	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Was ist ein ölgefüllter Verteilungstransformator?

EinÖlgefüllter Verteilungstransformatorist ein Transformator, bei dem der Kern und die Wicklungen vollständig in Isolieröl eingetaucht sind. Das Öl fungiert sowohl als Kühlmedium als auch als elektrische Isolierung und sorgt so für einen sicheren und effizienten Betrieb.

Hauptmerkmale

• Hohe IsolationsfestigkeitTransformatoröl
• Effiziente Wärmeableitung durch Ölzirkulation
• Robuste Tankstruktur aus Stahl
• Geeignet für Mittel- und Niederspannungsverteilungssysteme
• Lange Lebensdauer

Was sind die Vorteile?

• Zuverlässiger Betrieb– Öl sorgt für eine starke Isolierung und verhindert elektrische Störungen.
• Effiziente Kühlung– Die vom Transformator erzeugte Wärme wird vom Isolieröl aufgenommen und übertragen.
• Lange Lebensdauer– Stabile Innenumgebung schützt Wicklungen und Kern.
• Energieeffizient– Optimierter Siliziumstahlkern reduziert Energieverluste.
• Geeignet für schwere Lasten– Konzipiert für den Dauerbetrieb in anspruchsvollen Energiesystemen.

Warum verwenden Transformatoren Öl?

In einemÖlgefüllter VerteilungstransformatorIsolieröl spielt mehrere wichtige Rollen bei der Gewährleistung einer zuverlässigen Leistung.

• Elektrische Isolierung– Verhindert Kurzschlüsse zwischen internen Komponenten.
• Wärmeableitung– Leitet Wärme vom Transformatorkern und den Wicklungen weg.
• Lichtbogenunterdrückung– Hilft bei der Kontrolle interner elektrischer Entladungen.
• Komponentenschutz– Reduziert Oxidation und Alterung der inneren Materialien.

Was sind die gängigen Kühlmethoden?

Dabei kommen unterschiedliche Kühlmethoden zum EinsatzÖlgefüllter VerteilungstransformatorDesigns je nach Leistungskapazität und Betriebsumgebung.

• ONAN (Öl Natural Air Natural)– Natürliche Ölzirkulation und natürliche Luftkühlung.
• ONAF (Oil Natural Air Forced)– Natürliche Ölzirkulation mit ventilatorunterstützter Luftkühlung.
• OFAF (Oil Forced Air Forced)– Zwangsölzirkulation mit externen Kühlventilatoren.
• OFWF (Oil Forced Water Forced)– Zwangsölumlauf mit Wasserkühlsystemen.

Was sind häufige Wartungsprobleme?

Regelmäßige Wartung trägt dazu bei, die langfristige Zuverlässigkeit eines zu gewährleistenÖlgefüllter Verteilungstransformator.

• Regelmäßige Ölqualitätsprüfung
• Ölstand und Temperatur prüfen
• Überprüfung von Durchführungen und elektrischen Verbindungen
• Überwachung der Transformatorlast und der Betriebsbedingungen
• Prüfung von Isolationswiderständen und Schutzsystemen

Warum Lugao wählen?

• Professioneller Transformatorenherstellermit fortschrittlichen Produktionslinien
• Strenge Qualitätskontrollevon der Rohstoffbeschaffung bis zur Endprüfung
• Umfangreiche ExporterfahrungUnterstützung internationaler Energieinfrastrukturprojekte
• Flexible Anpassungfür Spannungsniveaus, Kapazitäten und Standards
• Zuverlässiger technischer Supportfür technische und Installationsanforderungen

FAQ

1. Wie lange hält ein ölgefüllter Verteilungstransformator normalerweise?

Bei ordnungsgemäßer Wartung und ordnungsgemäßen Betriebsbedingungen kann die Lebensdauer eines ölgefüllten Transformators mehr als 25 Jahre betragen.

2. Ist ein ölgefüllter Verteilertransformator für die Außenaufstellung geeignet?

Ja. Am meistenÖlgefüllte Transformatorensind je nach Gehäuse- und Projektdesign sowohl für Innen- als auch für Außenanwendungen konzipiert.

3. Kann Lugao die Transformatorspezifikationen anpassen?

Ja. Lugao bietet maßgeschneiderte Lösungen, einschließlich Spannungsniveaus, Kühlmethoden und Strukturkonfigurationen, um spezifische Projektanforderungen zu erfüllen.

4. Welchen Standards folgen diese Transformatoren?

Die Transformatoren können je nach Kundenwunsch nach IEC, ANSI oder anderen internationalen Elektronormen hergestellt werden.
