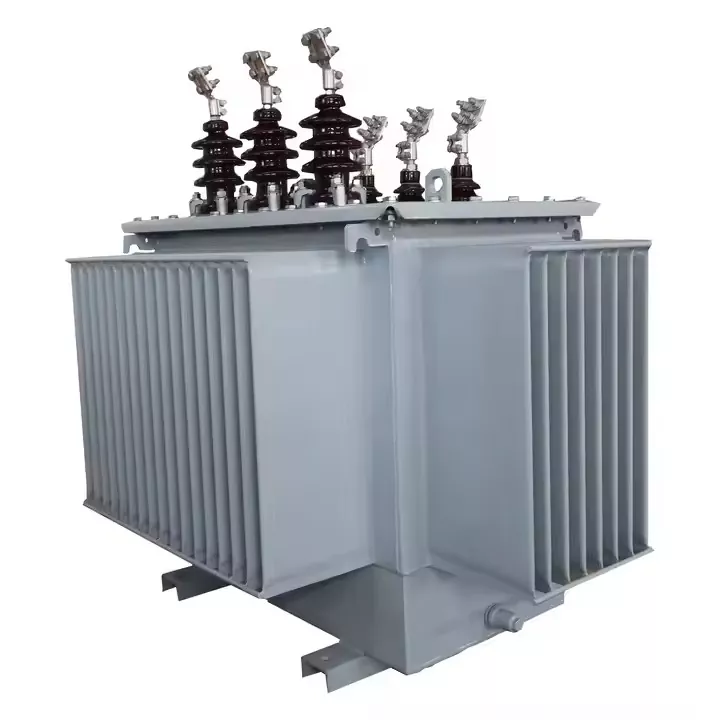

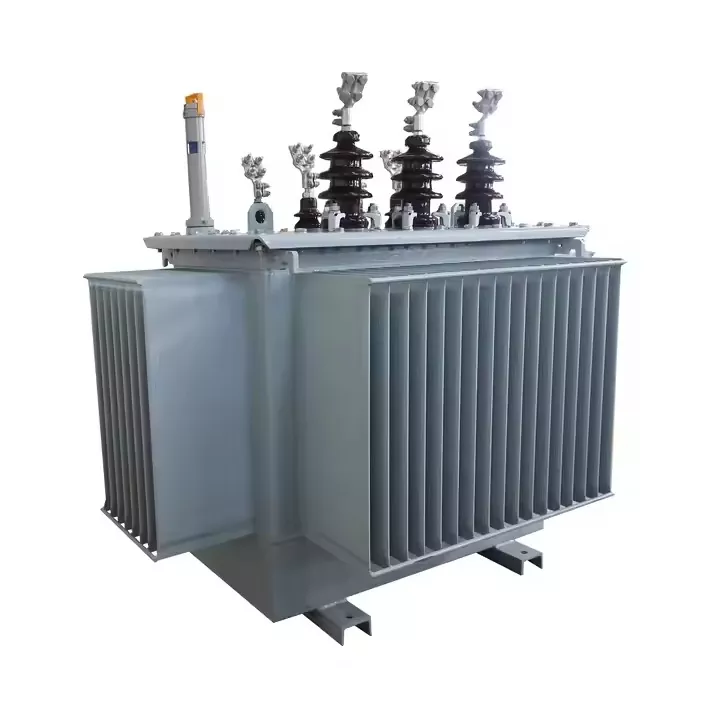

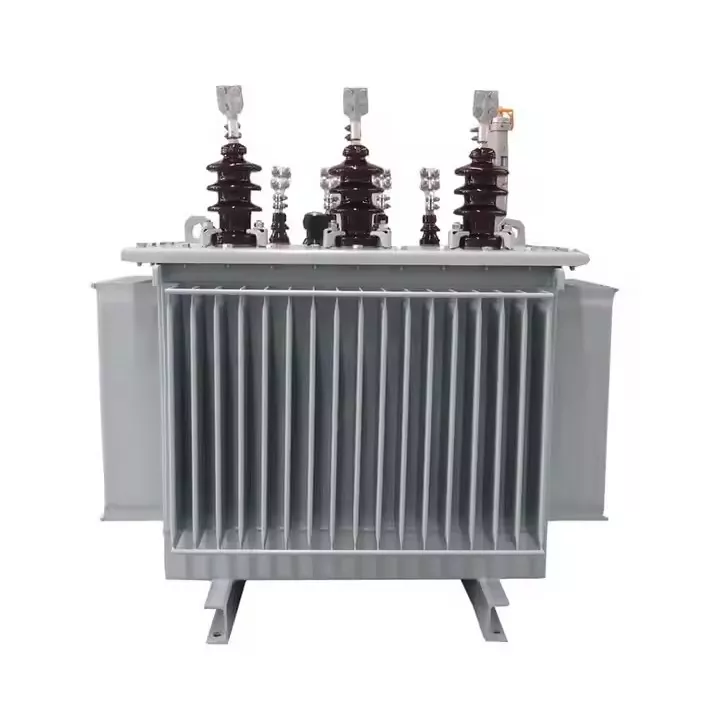

Ölgekühlter Transformator

LUGAO ist ein zuverlässiger Lieferant von ölgekühlten Transformatoren und unterstützt Großaufträge und langfristige Zusammenarbeit. LUGAOsÖlgekühlte Transformatoren verwenden Isolieröl mit hoher Durchschlagsfestigkeit als Kühlmedium. Das Öl verfügt über eine hohe spezifische Wärmekapazität und kann so die im Betrieb entstehende Wärme effektiv absorbieren. Im Designprozess wurde der Abstand zwischen den Wicklungen und dem Kern minimiert, was zu einem kompakten Gesamtvolumen führte, das Installation und Transport erleichtert. In Zeiten des Spitzenstrombedarfs weist der Transformator auch eine hervorragende kurzfristige Überlastfähigkeit auf.

Der 3-Phasen-Aufwärtstransformator eignet sich für den Einsatz in Verteilerräumen, Umspannwerken und anderen Bereichen und ist damit ein wichtiger Bestandteil des Stromnetzes. Der im Betrieb entstehende Druck kann über ein Überdruckventil abgelassen werden. Um Leerlauf- und Lastverluste zu minimieren, verwendet LUGAO hochwertige Isolieröle und Kerne. Das Gehäuse besteht aus Materialien mit extrem hoher Schutzart, die den normalen Betrieb der internen Komponenten gewährleisten und Oxidation und Eindringen von Feuchtigkeit verhindern. Bei der Installation des Aufwärtstransformators muss ausreichend Platz für die Wärmeableitung vorgesehen werden, um Störungen durch örtliche Überhitzung zu vermeiden. Die Produkte von LUGAO haben alle internationale Standards wie CE und ISO erfüllt.

Parameter

kVA	Stromspannung (kV) w		Vektor Gruppe	Verluste		Leerlauf Aktuell	Gewicht (kg)		Gesamtdimension (mm)
	H.V.	L.V.		Leerlauf Verlust	Laden Verlust		Öl Gewicht	Gesamt Gewicht	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Betriebsumgebung

1. Die Standardbetriebstemperatur liegt zwischen -30 °C und +40 °C. Wenn die Temperatur 40 °C überschreitet, muss das Gerät im reduzierten Lastmodus betrieben werden.

2. Die Standardbetriebshöhe liegt unter 1.000 Metern.

3. Die Standard-Betriebsfeuchtigkeit beträgt einen Tagesdurchschnitt von ≤95 % und einen Monatsdurchschnitt von ≤90 %.

4. Der Installationsneigungswinkel darf 15° nicht überschreiten.

5. Überprüfen Sie regelmäßig die Ölstandsanzeige, die Ölqualität und die Umgebung.

6. Halten Sie sich von brennbaren Bereichen, elektromagnetischen Störzonen und anderen Orten fern, die den Betrieb des Transformators beeinträchtigen könnten.

Merkmale

1. Die Hochspannungstransformatoren von LUGAO verfügen über eine hervorragende Wärmeableitungsleistung. Das Transformatoröl kann die von den Wicklungen und dem Kern erzeugte Wärme schnell absorbieren und die Wärmezirkulation durch den Kühler fördern.

2. Überlegene Isolationsleistung, da das Isolieröl interne Entladungen effektiv isoliert.

3. Lange Lebensdauer, da Transformatoröl den Kern und die Wicklungen schützt und den Oxidationsprozess verlangsamt.

4. Starke Anpassungsfähigkeit an die Umwelt. Der versiegelte Öltank blockiert äußere Verunreinigungen.

5. LUGAOsTransformatorenwerden in Übereinstimmung mit mehreren internationalen Standards hergestellt, um die Produktqualität zu gewährleisten.
