Eine zuverlässige, schnelle und sichere Energieverteilung ist eine Voraussetzung für Wirtschaftswachstum und gesellschaftlichen Fortschritt. In den Bereichen städtische Infrastruktur, Industrieanlagen, Projekte für erneuerbare Energien und Notstromversorgung fordern Ingenieure und Projektentwickler zunehmend Verteilungslösungen, die die Bauzeit im Zivilbau verkürzen, das Gesamtrisiko des Projekts senken und ein Höchstmaß an Betriebssicherheit gewährleisten.
Die Box-Type Transformer Substation – auch als kompakte Umspannstation oder vorgefertigte Umspannstation bekannt – erfüllt diese Anforderung mit einer werkseitig montierten, vorab getesteten Einheit, die Mittelspannungsschaltanlage (MV), einen Verteilungstransformator und Niederspannungsverteilungsausrüstung (LV) in einem einzigen wetterfesten Gehäuse integriert. Dadurch entfällt die Notwendigkeit herkömmlicher Umspannwerksgebäude. Das Umspannwerk kann auf einer vorbereiteten Platte installiert, mit Strom versorgt und in einem Bruchteil der Zeit, die bei herkömmlichen Ansätzen erforderlich ist, in Betrieb genommen werden.
Lugao Power Co., Ltd. ist ein führender Spezialist für kastenförmige Umspannwerke mit Sitz in China und bietet Produkte sowohl europäischer Bauart (IEC-Standard) als auch amerikanischer Bauart (ANSI/IEEE-Standard) an. Das Fabrik-Direktmodell des Unternehmens, die Einhaltung mehrerer Standards und die starke Fähigkeit zur kundenspezifischen Entwicklung machen es zu einem zuverlässigen OEM- und Großhandelspartner für EPC-Auftragnehmer, Versorgungsunternehmen, Industrieentwickler und Projektinhaber im Bereich erneuerbare Energien weltweit.
Dieses Whitepaper bietet eine umfassende technische und kommerzielle Analyse von kastenförmigen Umspannwerken: Produkttaxonomie, technische Grundsätze, Leistungsbenchmarks, Anwendungshinweise, Einhaltung von Standards und Methodik für Beschaffungsentscheidungen. Es ist als Referenzdokument für Elektroingenieure, Projektmanager, Beschaffungsfachleute und technische Entscheidungsträger gedacht.
Der weltweite Stromverbrauch wird bis 2035 voraussichtlich jährlich um 2,4–3,1 % steigen, was auf die industrielle Expansion, das Bevölkerungswachstum in den Städten, die Einführung von Elektrofahrzeugen und die Integration dezentraler erneuerbarer Energiequellen zurückzuführen ist. Herkömmliche Methoden zum Bau von Umspannwerken, die dauerhafte Baustrukturen, längere Genehmigungsfristen und große Installationsteams erfordern, sind mit der Geschwindigkeit und Flexibilität, die eine moderne Projektabwicklung erfordert, zunehmend nicht mehr vereinbar.
Unterdessen steigen die Erwartungen an Sicherheit und Zuverlässigkeit seitens der Versorgungsunternehmen und Aufsichtsbehörden weiter. Ereignisse wie Geräteausfälle aufgrund unzureichenden Umweltschutzes, Lichtbogenvorfälle durch freiliegende stromführende Teile und Ölverschmutzung durch Altgeräte führen zu einer Verlagerung hin zu stärker integrierten, werksgetesteten und geschlossenen Verteilungsarchitekturen.
Der weltweite Markt für Kompakt-/Kasten-Umspannwerke wurde im Jahr 2023 auf etwa 13,5 Milliarden US-Dollar geschätzt und soll bis 2030 mit einer jährlichen Wachstumsrate von 7,2–8,5 % wachsen. Zu den wichtigsten Wachstumsvektoren gehören:
| Region | Wert 2023 | Prognose 2030 | CAGR | Schlüsseltreiber |
|---|---|---|---|---|
| Asien-Pazifik | 5,4 Mrd. USD | 9,8 Mrd. USD | 8,9 % | Industrialisierung, RE |
| Europa | 3,1 Mrd. USD | 5,1 Mrd. USD | 7,4 % | Netzmodernisierung |
| Nordamerika | 2,6 Mrd. USD | 4,2 Mrd. USD | 7,1 % | Alternder Infrastrukturersatz |
| MEA und Lateinamerika | 2,4 Mrd. USD | 4,5 Mrd. USD | 9,4 % | Elektrifizierungsprogramme |
Tabelle 1 – Globaler Markt für kastenförmige Umspannwerke nach Regionen, 2023–2030
A Kastenförmige Umspannstation(auch als kompakte Umspannstation, vorgefertigte Umspannstation oder Paket-Umspannstation bezeichnet) ist eine vollständig werkseitig montierte, vorab getestete Stromverteilungseinheit, die drei Funktionskomponenten in einem einzigen wetterfesten Gehäuse integriert:
Durch die Werksmontage wird sichergestellt, dass die interne Verkabelung, die Sammelschienenverbindungen, die Einstellungen der Schutzrelais und die Schnittstellen zwischen den Komponenten vor der Auslieferung fertiggestellt, getestet und verifiziert werden. Die Arbeiten vor Ort beschränken sich auf die Vorbereitung des Baufundaments, den Abschluss der Mittel-/Niederspannungskabel, die Erdung und die Stromversorgung.
Kastenförmige Umspannwerke werden grob in zwei Designfamilien eingeteilt, die unterschiedliche technische Traditionen und regionale Standardpräferenzen widerspiegeln:
| Dimension | Europäischer Typ | Amerikanischer Typ |
|---|---|---|
| Standard | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37-Serie |
| MV-Umschaltung | Vakuum-CB- oder SF₆-Schaltanlage | Sicherung + Lasttrennschalter (LBS) |
| Transformator | Trocken (bevorzugt) oder in Öl getaucht | Ölgetaucht (Standard) |
| Zielregionen | Europa, China, Naher Osten, Asien-Pazifik, Afrika | Nordamerika, Lateinamerika, Teile Asiens und Afrikas |
Tabelle 2 – Europäischer vs. amerikanischer Typ: Top-Level-Klassifizierung
Die Box-Umspannstation des europäischen Typs verfügt über eine modulare Dreikammeranordnung in einem feuerverzinkten oder Edelstahlgehäuse. Die drei Bereiche – Mittelspannungsschaltanlage, Transformator und Niederspannungsverteilung – sind physisch durch interne Trennwände getrennt, um Lichtbogenfehler einzudämmen und einen unabhängigen Zugang für Wartungsarbeiten zu ermöglichen, ohne benachbarte Abschnitte stromlos zu machen.

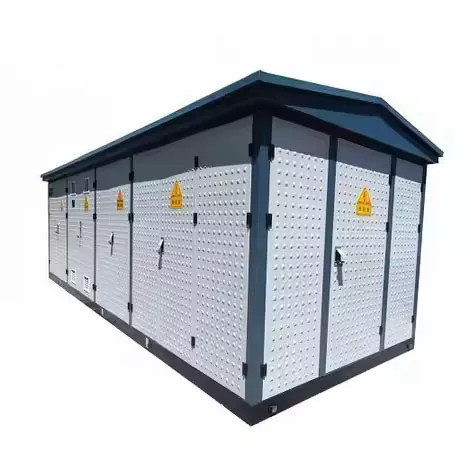

Abbildung 1 – Europäische Box-Umspannstation
Das MV-Fach nimmt je nach Versorgungstopologie (Radial- oder Ringeinspeisung) entweder eine Ring Main Unit (RMU) oder einzelne MV-Panels auf. Es kommen zwei primäre Schaltanlagentechnologien zum Einsatz:
| Technologie | Beschreibung |
|---|---|
| Vakuum-Leistungsschalter (VCB) | Unterbricht Fehler- und Lastströme in einer Vakuumschaltkammer. Bietet eine hohe Lebensdauer (mehr als 10.000 Betriebszyklen), eine schnelle Fehlerbeseitigung (<50 ms) und ist SF₆-frei – was im Rahmen von Umweltvorschriften zunehmend bevorzugt wird. |
| SF₆-gasisolierte Schaltanlage (GIS) | Verwendet Schwefelhexafluoridgas zur Lichtbogenlöschung und Isolierung. Äußerst kompakt und äußerst zuverlässig. Hinweis: SF₆ ist ein starkes Treibhausgas (GWP ~23.500) und seine Verwendung unterliegt strengeren Umweltvorschriften in der EU und anderswo. |
| Ringhaupteinheit (RMU) | Ein werkseitig versiegeltes, gasisoliertes (SF₆ oder Vakuum) Schaltgerät, das Lasttrennschalter und Schutzsicherungen in einer kompakten, metallgekapselten Einheit vereint. Ideal für Ringspeise-Verteilnetze. |
Die MV-Schaltanlage bietet alle erforderlichen Schutzfunktionen: Überstrom (ANSI 51), Erdschluss (ANSI 51N/67N) und Differentialschutz, sofern angegeben. Die Einhaltung der IEC 62271-200 gewährleistet die Klassifizierung von Lichtbogenfehlern (IAC – Internal Arc Classified) zum Personenschutz.

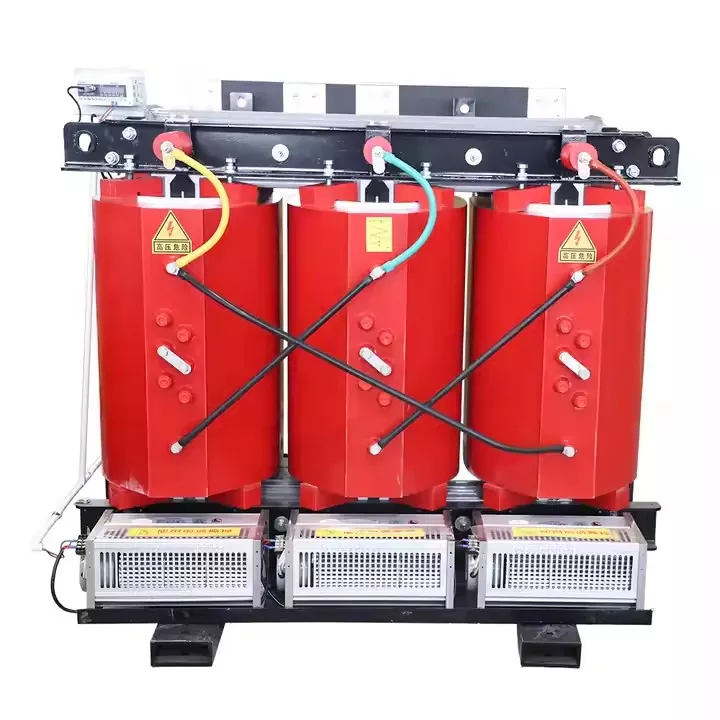

Im Transformatorfeld eines europäischen Umspannwerks wird am häufigsten ein Gießharz-Trockentransformator (SCB-Serie) untergebracht, obwohl auch in Öl getauchte Einheiten verwendet werden. Die Bevorzugung des Trockentyps in Umspannwerken europäischen Typs steht im Einklang mit den Brandschutzvorteilen, die für städtische, gewerbliche und innennahe Installationen von entscheidender Bedeutung sind. Hauptmerkmale:
Im NS-Fach befindet sich die NS-Hauptverteilungsplatine mit Kompaktleistungsschaltern (MCCBs) oder offenen Leistungsschaltern (ACBs) an den Abgängen, Energiemessung, Leistungsfaktorkorrekturkondensatoren (optional) und Schnittstellen für Fernüberwachung und SCADA-Integration. Sammelschienensysteme sind für den Nennstrom mit entsprechender Kurzschlussfestigkeit gemäß IEC 61439 dimensioniert.
| Parameter | Spezifikationsbereich |
|---|---|
| Nennkapazität | 100 kVA – 2.500 kVA (Standard); bis 6.300 kVA Spezial |
| MV-Spannungsklasse | 6 kV, 10 kV, 20 kV, 35 kV |
| LV-Ausgangsspannung | 0,4 kV (3P+N), kundenspezifisch erhältlich |
| MV-Schaltgerät | Vakuum-CB-/SF₆-RMU-/Lasttrennschalter |
| Transformatortyp | Trockengießharz (bevorzugt) oder in Öl getaucht |
| Kurzschlussfestigkeit | 16 kA / 20 kA / 25 kA (1 s) – gemäß IEC 62271 |
| Schutzklasse | IP33D-Standard; IP44 / IP54 mit erweitertem Gehäuse |
| Umgebungstemperatur | –25 °C bis +40 °C Standard; –40 °C Arktisversion verfügbar |
| Höhe | Bis 1.000 m Standard; Leistungsreduzierte Versionen für bis zu 4.000 m |
| Anwendbare Standards | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Smart-Grid-Integration | Kommunikationsschnittstelle IEC 61850 verfügbar; SCADA-fähig |
Tabelle 3 – Europäische Box-Umspannstation: Indikative technische Spezifikationen
Der amerikanische Typ (auch als Pad-Mounted- oder Loop-Feed-Transformator-Unterstation bezeichnet) zeichnet sich durch seinen dreieckigen oder linearen Innenaufbau aus, wobei der Mittelspannungs-Schaltraum und die Niederspannungs-Mess-/Verteilungsabschnitte von vorne bzw. von den Seiten zugänglich sind und der in Öl getauchte Transformator den zentralen Schacht einnimmt. Das äußere Gehäuse ist in der Regel ein massiver lackierter Stahlschrank mit manipulationssicheren, abschließbaren Türen, der für die bodennahe Installation auf einer Betonplatte konzipiert ist.
Abbildung 2 – Amerikanische Box-Umspannstation
Der amerikanische Typ verwendet im Vergleich zum europäischen Typ eine einfachere und wirtschaftlichere MV-Schaltkonfiguration. Die Standardanordnung besteht aus:
Diese Konfiguration bietet eine überzeugende Kombination aus Einfachheit, Kosteneffizienz und Zuverlässigkeit. Das Fehlen komplexer Schutzelektronik reduziert den Wartungsaufwand und den Bedarf an Fachkenntnissen und eignet sich daher gut für Anwendungen in Bereichen mit begrenzter Infrastruktur für technische Arbeitskräfte.
Der Transformator in einem amerikanischen Umspannwerk ist immer eine in Öl getauchte, versiegelte Einheit (ohne Ausdehnungsgefäß). Das vollständig abgedichtete Design verhindert das Eindringen von Feuchtigkeit in das Öl und beseitigt so die Hauptursache für eine Verschlechterung der Isolierung. Hauptmerkmale:
Der NS-Abschnitt eines amerikanischen Umspannwerks ist vergleichsweise einfacher und besteht typischerweise aus einem Hauptschalter oder einem abgesicherten Trennschalter, einer Steckdose für den Energiezähler und Anschlüssen für ausgehende NS-Einspeisungen. Eine anspruchsvollere NS-Verteilung (mehrere Abgänge, Leistungsfaktorkorrektur, Fernüberwachung) kann integriert werden, ist jedoch in Standardkonfigurationen weniger verbreitet.
| Parameter | Spezifikationsbereich |
|---|---|
| Nennkapazität | 75 kVA – 2.500 kVA (Standard); 3.750 kVA+ mit Sonderkonstruktion |
| MV-Spannungsklasse | 5 kV, 15 kV, 25 kV, 35 kV (ANSI-Klasse) |
| LV-Ausgangsspannung | 120/240 V (einphasig), 208Y/120 V, 480Y/277 V oder kundenspezifisch |
| MV-Schaltgerät | Bay-O-Net / Strombegrenzungssicherung + Lasttrennschalter |
| Transformatortyp | In Öl getaucht, hermetisch versiegelt (ONAN) |
| Gehäuse | Dicker Stahl, pulverbeschichtet / Polyurethan-Lackierung; manipulationssicher |
| Schutzklasse | NEMA 3R-Standard (regen- und schneebeständig); NEMA 4X optional |
| Deadfront-Design | Ja – Winkelstecker für den berührungssicheren Mittelspannungskabelanschluss |
| Anwendbare Standards | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Schleifenvorschub | Standard – zwei eingehende MV-Kabelpositionen (Schleifeneinspeisung möglich) |
Tabelle 4 – Amerikanische Box-Umspannstation: Indikative technische Spezifikationen
Während beide Produkttypen das grundlegende Ziel einer kompakten, vorgefertigten Stromverteilung erfüllen, unterscheiden sich ihre Designphilosophien, Schutzfähigkeiten, Lebenszykluskostenprofile und optimalen Anwendungsumgebungen erheblich. Die folgende Tabelle bietet einen strukturierten Vergleich zur Unterstützung von Technologieauswahlentscheidungen.
| Kriterium | Europäischer Typ | Amerikanischer Typ |
|---|---|---|
| MV-Schutz | Vollständiger CB-Schutz mit Relais; hohe Fehlerunterscheidung | Sicherungsbasiert; einfachere, eingeschränkte Fehlerzonenselektivität |
| Transformator | Trockentyp bevorzugt – feuersicher, wartungsarm | Im Ölbad – robust, kostengünstig, bewährt |
| Kapitalkosten | Höher (15–30 % Prämie gegenüber Amerikanisch) | Niedriger – wirtschaftlich für Projekte mit begrenztem Budget |
| Bereit für das Smart Grid | Ausgezeichnet – IEC 61850, SCADA, Fernbedienung | Basic – begrenzte native Intelligenz; erweiterbar |
| Brandschutz | Hervorragend (Trockentransformator, Brandklasse F1) | Gut – versiegeltes Öldesign; Brandschutzmaßnahmen erforderlich |
| Wartung | Sehr niedrig – Trockenausführung erfordert keine Ölwartung | Mäßig – regelmäßige Überwachung des Ölzustands |
| Installation | Etwas komplexer; fachgerechte Inbetriebnahme | Einfach, schnell – ideal für die verteilte Bereitstellung |
| Überlasttoleranz | Gut (mit Option für Zwangsluftkühlung) | Ausgezeichnet – große Ölwärmemasse |
| Primärstandard | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabelle 5 – Europäische vs. amerikanische Unterstation: Umfassender Vergleich
Keiner der beiden Typen ist allgemein überlegen. Der europäische Typ bietet mehr Schutzintelligenz, Brandschutz und Smart-Grid-Skalierbarkeit zu einem höheren Preis und ist somit optimal für städtische, kommerzielle und regulierte Umgebungen geeignet. Der amerikanische Typ bietet hervorragende Kosteneffizienz und einfache Bereitstellung für Industrieparks, Vorstadtnetze und budgetsensible Projekte.
Das Gehäuse ist die erste Verteidigungslinie für interne elektrische Geräte und stellt ein entscheidendes Element der langfristigen Zuverlässigkeit dar. Lugao Power Box-Umspannwerke verwenden je nach Produkttyp und Umgebungsspezifikation die folgende Konstruktionshierarchie:
| Materialtyp | Beschreibung |
|---|---|
| Feuerverzinkter (HDG) Stahl | Grundkonstruktion für alle Standardeinheiten. Die Zinkbeschichtung bietet eine hervorragende Korrosionsbeständigkeit; Geeignet für allgemeine industrielle und städtische Umgebungen. Mindestzinkschicht: 85 μm gemäß ISO 1461. |
| Edelstahl 304/316L | Spezifiziert für Küsten-, Meeres-, Chemie- oder Anwendungen mit hoher Luftfeuchtigkeit. Die Sorte 316L bietet eine hervorragende Chloridbeständigkeit. Standard für Umspannwerke für Offshore-Windprojekte. |
| Gehäuse aus Aluminiumlegierung | Leichte Option für Standorte mit Gewichtsbeschränkungen oder Einschränkungen der Transportlogistik. Die eloxierte Oberfläche sorgt für Korrosionsbeständigkeit ohne Lackieren. |
| GFK/FRP-Verbundwerkstoff | Option aus glasfaserverstärktem Polymer für Anwendungen, die nicht magnetische, nicht leitende Gehäuse erfordern (z. B. MRT-Suiten, empfindliche elektronische Umgebungen). |
Der Gehäuseschutz gegen Feststoffpartikel und Wasser wird durch den IP-Code (IEC 60529) definiert. Die Standard- und erweiterten Schutzstufen von Lugao sind:
| IP-Klasse | Schutzstufe | Typische Anwendung |
|---|---|---|
| IP33D | Staub-/Regenschutz (15° Sprühnebel). | Standardinstallation im Freien, allgemeines Klima |
| IP44 | Spritzwassergeschützt aus allen Richtungen | Küstengebiete, tropische Hochniederschlagsgebiete |
| IP54 | Staubgeschützt + spritzwassergeschützt | Staubige Industrieumgebungen, Wüstenklima |
| NEMA 3R | Regen und Schneeregen (ANSI/NEMA-Standard) | Amerikanischer Typ für Nordamerika / ANSI-Projekte |
Tabelle 6 – Von Lugao Power angebotene Gehäuse-IP/NEMA-Schutzklassen
Ein wirksames Wärmemanagement innerhalb des Gehäuses ist unerlässlich, um eine vorzeitige Alterung der Isolierung zu verhindern und den Betrieb innerhalb der Nenntemperaturgrenzen sicherzustellen. In den Umspannwerken von Lugao sind beschäftigt:
Die Einhaltung geltender internationaler und nationaler Standards ist nicht optional – sie ist die Grundlage für Projektgenehmigungen, Versorgungszusammenschaltungsverträge, Versicherungsschutz und langfristigen gesetzlichen Haftungsschutz. Lugao Power-Produkte werden in Übereinstimmung mit der vollständigen Matrix anwendbarer Standards für europäische und amerikanische Produkte entwickelt, hergestellt und getestet.
| Standard | Körper | Umfang |
|---|---|---|
| IEC 62271-202 | IEC | Vorgefertigte Hochspannungs-/Niederspannungs-Umspannwerke – primärer Entwurfsstandard für den europäischen Typ. |
| IEC 60076-11 | IEC | Trockentransformatoren – Brandverhalten, Klima-/Umweltklasse, Isolierung. |
| IEC 62271-1 / -100 / -200 | IEC | Gemeinsame Spezifikationen für AC-Schaltanlagen; AC-Leistungsschalter; Metallgekapselte AC-Schaltanlage. |
| IEC 61439-1/-2 | IEC | Niederspannungs-Schaltgeräte- und Steuergerätebaugruppen – Entwurf und Prüfung von Niederspannungsverteilern. |
| ANSI/IEEE C57.12.26 | IEEE | Anforderungen an auf einer Unterlage montierte, in Öl getauchte, einphasige Verteilungstransformatoren – amerikanischer Typ. |
| ANSI/IEEE C57.12.28 | IEEE | Integrität des auf dem Pad montierten Gerätegehäuses – mechanische Leistung und Sicherheit nach ANSI. |
| GB/T 17467 | SACK | Chinesischer nationaler Standard für vorgefertigte Hochspannungs-/Niederspannungs-Umspannwerke (entspricht IEC 62271-202). |
| CE (LVD + EMC) | EU | Obligatorisch für Produkte, die auf dem EU-/EWR-Markt in Verkehr gebracht werden. Zeigt die Konformität mit der Niederspannungsrichtlinie und der EMV-Richtlinie. |
| CCC (3C) | CNCA | China Compulsory Certification – erforderlich für regulierte Elektroprodukte, die auf dem chinesischen Inlandsmarkt verkauft werden. |
Tabelle 7 – Normkonformitätsmatrix: Lugao Power Box-Umspannwerke
Geben Sie bei der Beschaffung für internationale Projekte immer die geltenden Standards in den RFQ-Dokumenten an und fordern Sie überprüfbare Typprüfzertifikate von einem akkreditierten Drittlabor (z. B. KEMA, TÜV, SGS, CESI). Lugao Power verfügt über aktuelle Typprüfberichte und Zertifizierungsdokumentationen für alle Standardproduktlinien und stellt Kopien als Teil der Standardlieferdokumentation zur Verfügung.
Kastenförmige Umspannwerke werden in einem bemerkenswert vielfältigen Anwendungsspektrum eingesetzt. In den folgenden Abschnitten werden die primären Anwendungssegmente vorgestellt, mit spezifischen Anleitungen zur Auswahl des Produkttyps, den wichtigsten technischen Anforderungen und den jeweiligen relevanten Fähigkeiten von Lugao.
Stadtwerke und städtische Versorgungsunternehmen nutzen Umspannwerke, um die endgültige Umwandlung von 10–35 kV auf 0,4 kV in städtischen Umgebungen durchzuführen, in denen der Platz knapp ist und strenge Anforderungen an Ästhetik, Lärm und Sicherheit gelten. Typische Einsatzszenarien umfassen unterirdische Kammern, oberirdische Kioskpositionen und in mehrstöckigen Parkhäusern oder Gebäudekellern.
Industrieparks und große Produktionsstandorte benötigen eine zuverlässige, schnell einsetzbare Stromverteilungsinfrastruktur, die verschiedene Lasten – Motorantriebe, Prozessheizung, Druckluft, HVAC – mit hohen Lastfaktoren und anspruchsvollen Anforderungen an die Stromqualität bedienen kann.
Solar-PV- und Windenergieprojekte im Versorgungsmaßstab erfordern eine große Anzahl von Aufspann-Umspannwerken (typischerweise 0,69-kV-Wechselrichterausgang an ein 10/35-kV-Kollektornetz). Die Wirtschaftlichkeit und der Zeitplan dieser Projekte hängen stark von den Ausrüstungskosten und dem Installationszeitplan ab – beides Bereiche, in denen Kastenumspannwerke entscheidende Vorteile gegenüber dem herkömmlichen Bau von Umspannwerken bieten.
Große Infrastrukturentwicklungen – Flughäfen, Seehäfen, U-Bahn-/Bahnsysteme, Stadien, Rechenzentren und Wasseraufbereitungsanlagen – erfordern eine zuverlässige Primärstromverteilung mit genau definierten Verfügbarkeits- und Wartbarkeitsanforderungen. Umspannwerke dienen als primäre Verteilungspunkte und sekundäre Umspannwerke innerhalb des Standortverteilungsnetzes.
Bauprojekte, Katastrophenhilfeeinsätze, Großveranstaltungen und Militäreinsätze erfordern alle eine tragbare, schnell einsetzbare Stromverteilungsinfrastruktur. Auf Rahmengestellen oder Anhängern montierte Umspannwerke bieten volle Verteilungsfähigkeit bei minimaler Standortvorbereitung.
| Schritt | Aktivität | Wichtige Fragen und Überlegungen |
|---|---|---|
| 1 | Definieren Sie Last und Kapazität | Gesamtlast (kVA), Bedarfsfaktor, Lastwachstumsprognose über 15–20 Jahre? Größe für 70–80 % Auslastung bei prognostiziertem Spitzenbedarf. |
| 2 | Bestimmen Sie die Spannungspegel | Verfügbare MV-Versorgungsspannung? Erforderliche NS-Verteilungsspannung? Ist eine Spannungsregelung (OLTC) für die Laststabilität erforderlich? |
| 3 | Bewerten Sie Standort und Umgebung | Drinnen oder draußen? Umgebungstemperaturbereich, Höhe, Luftfeuchtigkeit, Verschmutzungsgrad (Salz, Staub, Chemikalien)? Platzmangel? |
| 4 | Wählen Sie Produkttyp aus | Brandschutzpriorität → Europäisch (Trockentyp). Budgetbeschränkung / einfacher Schutz → amerikanisch. Smart Grid / Automatisierung → Europäisch. |
| 5 | Geben Sie Standards an | Identifizieren Sie verbindliche Standards für die Projektzuständigkeit. Geben Sie in der Angebotsanfrage die erforderlichen Zertifizierungszeichen (IEC, ANSI, CE, CCC usw.) an. |
| 6 | Bewerten Sie die Gesamtbetriebskosten | Vergleichen Sie die Gesamtbetriebskosten: Kapitalkosten + aktivierte Leerlaufverluste + aktivierte Lastverluste + Wartungskosten über die Lebensdauer. |
Tabelle 8 – Rahmenwerk für die Auswahl von Box-Umspannwerken in sechs Schritten
| Wählen Sie EUROPÄISCHEN TYP, wenn… | Wählen Sie AMERIKANISCHEN TYP, wenn… |
|---|---|
| –Die Installation erfolgt in Innenräumen, in der Stadt oder in der Nähe von bewohnten Gebäuden –Brandschutzvorschriften verbieten ölgefüllte Geräte –Smart Grid / SCADA-Integration ist erforderlich –Hohe Schutzdiskriminierung ist festgelegt –Minimale Wartung hat Priorität –Der Standort ist hoher Luftfeuchtigkeit oder korrosiver Atmosphäre ausgesetzt –IEC-Projektzuständigkeit (Europa, China, Naher Osten, Afrika) |
–Das Projektbudget ist begrenzt –Eine schnelle Bereitstellung ist entscheidend –Die Anwendung findet im industriellen, vorstädtischen oder ländlichen Außenbereich statt –Überlasttoleranz ist wichtig –Einfache Bedienung durch Fachhandwerker –Es wird eine Loop-Feed-MV-Netzwerktopologie verwendet –ANSI/IEEE-Projektgerichtsbarkeit (Amerika, Teile Asiens) |
Tabelle 9 – Kurzanleitung zur Auswahl: europäischer vs. amerikanischer Typ
Wenn Sie eine Angebotsanfrage (RFQ) an Lugao Power oder einen anderen Umspannwerkslieferanten senden, sollten die folgenden technischen Daten bereitgestellt oder angefordert werden:
Lugao Power Co., Ltd.ist ein in China ansässiger, spezialisierter Hersteller von Leistungstransformatoren und kastenförmigen Umspannwerken, der sich ausschließlich auf die Entwicklung, Konstruktion und Lieferung von Elektroverteilungsgeräten für nationale und internationale Märkte konzentriert. Der einzigartige Produktfokus des Unternehmens ermöglicht eine Tiefe der technischen Leistungsfähigkeit und eine gleichbleibende Fertigungsqualität, die allgemeine Zulieferer von Elektrogeräten nicht erreichen können.
Lugao fungiert sowohl als OEM-Partner für internationale Elektromarken als auch als direkter Großhandelslieferant für EPC-Auftragnehmer, Versorgungsunternehmen und Industrieentwickler weltweit. Die Direktlieferung ab Werk eliminiert die Margen der Händler und sorgt für gleichbleibende Qualität, direkten technischen Zugang und eine zuverlässige Lieferleistung für die Kunden.

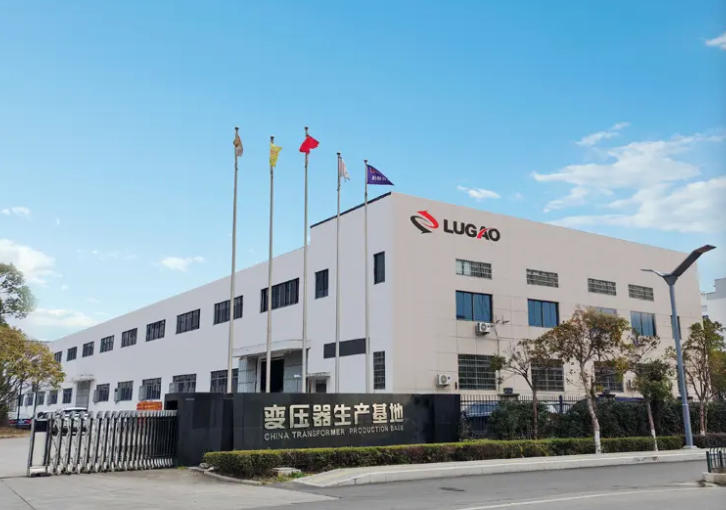

Abbildung 3 – Produktionsstätte von Lugao Power Co., Ltd
| Produkt | Varianten verfügbar | Kapazitätsbereich |
|---|---|---|
| Europäische Unterstation | VCB / SF₆ RMU / LBS + Trocken- oder Öltransformator | 100 kVA – 6.300 kVA |
| Umspannwerk vom amerikanischen Typ | Sicherung+LBS, Schleifeneinspeisung, Pad-Montage, Öltransformator | 75 kVA – 3.750 kVA+ |
| Trockenverteilungstransformator | SCB-Serie, Gießharz, Brandklasse F1 | 30 kVA – 10.000 kVA |
| Öltransformator | S11/S13/S15-Serie, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Kundenspezifische / OEM-Umspannwerke | Vollständiger Engineering-Service, kundenspezifische Abmessungen und Nennwerte | Gemäß Projektspezifikation |
Tabelle 10 – Übersicht über das Lugao Power-Produktportfolio
| Vorteil | Beschreibung |
|---|---|
| Spezialisierter Fokus | Alle technischen Ressourcen, Testeinrichtungen und Herstellungsprozesse bei Lugao sind auf Transformatoren- und Umspannwerksprodukte ausgerichtet. Keine Verwässerung des Fachwissens über unabhängige Produktlinien hinweg. |
| Multistandard-Compliance | Nach IEC, ANSI/IEEE, GB, CE und CCC zertifizierte Produkte – ermöglichen den Einsatz in praktisch jedem Projektgebiet weltweit ohne Neuentwicklung. |
| Kundenspezifisches Engineering | Das hausinterne Designteam bietet umfassende Anpassungsmöglichkeiten: nicht standardmäßige Spannungen, ungewöhnliche Kapazitäten, spezielle Gehäusematerialien, Designs für extreme Klimabedingungen und Smart-Grid-Integration. |
| Direktpreise ab Werk | Die Eliminierung der Vertriebsmargen bietet einen strukturellen Kostenvorteil von 15–25 % gegenüber gleichwertigen Produkten, die über Vertriebsnetze gekauft werden. |
| Bewährte Zuverlässigkeit | Produkte, die für den Betrieb unter Dauervolllast, hoher Luftfeuchtigkeit, hohen Temperaturen, Salznebel und Wüstenstaubbedingungen entwickelt und validiert wurden. |
| OEM-Partnerschaft | Vollständige OEM-Fähigkeit, einschließlich kundenspezifischer Typenschilder, Dokumentation und Verpackung für internationale Markenkunden, die eine White-Label-Lieferung benötigen. |
Lugao Power exportiert Umspannwerke und Leistungstransformatoren für Projekte im asiatisch-pazifischen Raum, im Nahen Osten, in Afrika, Europa und Amerika. Das Multistandard-Compliance-Portfolio und die Erfahrung des Unternehmens mit internationaler Logistik, Zolldokumentation und lokalen Genehmigungsanforderungen von Energieversorgern machen es zu einem zuverlässigen Partner für die grenzüberschreitende Projektlieferung.
Die Fertigungs- und Konstruktionsbetriebe von Lugao Power unterliegen einem Qualitätsmanagementsystem (QMS), das an den Grundsätzen der ISO 9001 ausgerichtet ist und den gesamten Produktlebenszyklus von der Materialbeschaffung über die Lieferung bis hin zum Kundendienst abdeckt. Das QMS umfasst dokumentierte Kontrollverfahren für alle kritischen Herstellungsprozesse, Lieferantenqualifizierung, In-Prozess-Inspektion, Nichtkonformitätsmanagement und kalibrierte Testgerätewartung.
Jedes Lugao-Umspannwerk durchläuft vor der Auslieferung ein umfassendes Routinetestprogramm, einschließlich:
| Prüfen | Standard-/Akzeptanzkriterien |
|---|---|
| MV-Dielektrikum (AC-Widerstand) | IEC 62271-1 / ANSI C37: 1 Minute lang bei Nennisolationspegel angewendet – kein Funkenüberschlag |
| Niederspannungsfrequenzfestigkeit | IEC 61439-1: Anwendung gemäß Nennisolationsgrad – kein Funkenüberschlag |
| Routinetests für Transformatoren | IEC 60076-1: Wicklungswiderstand, Spannungsverhältnis, Kurzschlussimpedanz, Leerlaufverlust, Lastverlust |
| Isolationswiderstand | Gemäß IEC 60076 / IEC 62271 – Widerstand gemessen bei 2.500 V DC; im Vergleich zur Werksbasislinie |
| Funktionstest des Schutzrelais | Alle Schutzfunktionen anhand der Relaiskoordinationseinstellungen getestet; Reisezeit überprüft |
| Verriegelungsfunktionstest | Alle mechanischen und elektrischen Verriegelungen wurden überprüft, um falsche Schaltsequenzen zu verhindern |
| Visuelle und Maßkontrolle | Alle Komponenten, Etiketten, Kabelmarkierungen und Verbindungen werden anhand der genehmigten Zeichnung überprüft |
| Ölprobe (in Öl getauchte Einheiten) | IEC 60296: Spannungsfestigkeit, Feuchtigkeitsgehalt und Säuregehalt getestet und zertifiziert |
Tabelle 11 – Routinetestprogramm für Lugao-Box-Umspannwerke
Bei größeren Aufträgen oder auf Kundenwunsch organisiert Lugao Power bezeugte Factory Acceptance Tests (FAT) in seinem Werk. Während der FAT können die Ingenieure des Kunden oder ein beauftragter Inspektionsbeauftragter alle routinemäßigen elektrischen Tests beobachten, Material- und Komponentenzertifikate überprüfen, die Maßhaltigkeit überprüfen, die Qualitätsdokumentation überprüfen und die Genauigkeit des Typenschilds bestätigen, bevor der Versand genehmigt wird. Vollständige FAT-Testberichte mit Testdaten, Kalibrierungsaufzeichnungen und Prüferfreigabe werden als Teil der Lieferdokumentation bereitgestellt.
