Dieses Whitepaper präsentiert eine umfassende Analyse der globalen Leistungstransformatorindustrie mit einer gezielten Untersuchung der beiden vorherrschenden Technologiekategorien: Trockentransformatoren und Öltransformatoren. Es erforscht technische Prinzipien, Anwendungssegmentierung, internationale Regulierungsrahmen, Lebenszyklusökonomie und die Dynamik aufstrebender Märkte. Das Dokument hebt auch hervor, wie Lugao Power Co., Ltd., ein in China ansässiger Spezialhersteller, den aktuellen Marktanforderungen durch technische Exzellenz, strenge Qualitätssysteme und flexible Anpassungsfähigkeiten gerecht wird.
Leistungstransformatoren sind die grundlegende Infrastruktur moderner Stromnetze. Da der weltweite Strombedarf aufgrund der Urbanisierung, der industriellen Expansion und der Integration erneuerbarer Energiequellen steigt, wird die Nachfrage nach fortschrittlicher, zuverlässiger und effizienter Transformatortechnologie immer wichtiger. Dieses Dokument richtet sich an Ingenieure, Beschaffungsspezialisten, Projektentwickler, Infrastrukturinvestoren und Energiepolitiker.
1.1 Definition und Kernfunktion
A Leistungstransformatorist ein elektromagnetisches Gerät, das elektrische Energie zwischen zwei oder mehr Stromkreisen durch das Prinzip der elektromagnetischen Induktion überträgt. Sein Hauptzweck besteht darin, elektrische Energie von einem Spannungsniveau in ein anderes umzuwandeln – entweder die Spannung für die Hochspannungsübertragung über große Entfernungen zu erhöhen oder die Spannung für die sichere Verteilung an Verbraucher in Industrie, Gewerbe und Privathaushalten herabzusetzen.
Im Gegensatz zu Generatoren oder Motoren enthalten Transformatoren in ihrer Hauptfunktion keine beweglichen Teile, was sie von Natur aus zu zuverlässigen, langlebigen und wartungsarmen Geräten macht. Die Grundgleichung für den Transformatorbetrieb lautet:
V1 / V2 = N1 / N2 = I2 / I1
Dabei steht V für die Spannung, N für die Anzahl der Windungen in der Primärspule (1) und der Sekundärspule (2) und I für den Strom. Diese elegante Beziehung ermöglicht die präzise Entwicklung von Spannungswandlungsverhältnissen über einen breiten Leistungsbereich hinweg.
1.2 Historischer Kontext
Die Erfindung des praktischen Transformators in den 1880er Jahren durch William Stanley, Nikola Tesla und andere trug entscheidend zur Ermöglichung von Wechselstromsystemen bei. Der erste kommerzielle Dreiphasen-Leistungstransformator wurde in den 1890er Jahren eingeführt und eröffnete die Möglichkeit, Elektrizität über große Entfernungen mit hoher Spannung und niedrigem Strom zu übertragen – wodurch die Widerstandsverluste drastisch reduziert wurden. Seitdem hat sich die Transformatorentechnologie durch Fortschritte in der Materialwissenschaft, Verbesserungen der Isolierung, digitale Überwachung und Optimierung der Energieeffizienz weiterentwickelt.
1.3 Rolle in der modernen Energieinfrastruktur
Heutzutage bilden Leistungstransformatoren das Rückgrat jedes Energieversorgungssystems. Von den massiven Generator-Aufwärtstransformatoren (GSU) in Kraftwerken bis hin zu den Verteilungstransformatoren, die Wohnviertel versorgen, sind Transformatoren an jedem Knotenpunkt des Stromnetzes zu finden. Umspannwerke enthalten in der Regel mehrere große Leistungstransformatoren, die eine Kapazität von mehreren zehn oder hundert Megavoltampere (MVA) bewältigen können.
Industrieanlagen, Gewerbekomplexe, Rechenzentren, Verkehrssysteme, Offshore-Plattformen und Anlagen für erneuerbare Energien sind alle auf zuverlässige Transformatorlösungen angewiesen. Die Wahl des Transformatortyps, der Kapazität, der Kühlmethode, der Isolationsklasse und des Zubehörs ist eine technische Entscheidung, die sich direkt auf die Netzzuverlässigkeit, Sicherheit, Energieeffizienz und langfristige Betriebskosten auswirkt.
2.1 Marktgröße und Wachstumskurs
Der weltweite Markt für Leistungstransformatoren verzeichnete im letzten Jahrzehnt ein stetiges Wachstum und wächst weiter. Angetrieben durch den Ersatz alternder Netzinfrastrukturen, die schnelle Elektrifizierung in Schwellenländern, die Integration erneuerbarer Energien und die Modernisierung intelligenter Netze stellt der Markt eines der strategisch bedeutendsten Segmente der Elektrogeräteindustrie dar.
Zu den wichtigsten Marktkennzahlen gehört eine durchschnittliche jährliche Wachstumsrate (CAGR) von etwa 5,5–7 % bis 2030, wobei der asiatisch-pazifische Raum den größten regionalen Markt darstellt und über 45 % der weltweiten Nachfrage ausmacht. China bleibt sowohl als Produzent als auch als Verbraucher von Leistungstransformatoren der größte nationale Markt.
2.2 Wichtige Markttreiber
2.3 Regionale Marktdynamik
| Region | Marktanteil | Wachstumstreiber | Schlüsseltrend |
| Asien-Pazifik | ~45 % | Urbanisierung | Intelligentes Netz |
| Nordamerika | ~20 % | Netzmodernisierung | Ersatz |
| Europa | ~18 % | Energiewende | Offshore-Wind |
| Naher Osten und Afrika | ~10 % | Elektrifizierung | Hochtemperaturgeräte |
| Lateinamerika | ~7 % | Versorgungsinvestitionen | Bergbau |
2.4 Wettbewerbslandschaft
Der globale Markt für Leistungstransformatoren wird von einer Kombination aus großen multinationalen Unternehmen und spezialisierten regionalen Herstellern bedient. Zu den wichtigsten internationalen Akteuren zählen ABB (jetzt Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric und Eaton. Allerdings mögen in China ansässige Hersteller wie TBEA, China XD Group, CRRC und spezialisierte FirmenLugaoPower Co., Ltd.haben durch wettbewerbsfähige Preise, schnelle Lieferung und verbesserte Qualitätsstandards erhebliche internationale Marktanteile gewonnen.
In China ansässige Hersteller decken mittlerweile einen erheblichen Teil der weltweiten Transformatorennachfrage, insbesondere in Südostasien, dem Nahen Osten, Afrika und Lateinamerika. Chinesische Hersteller erfüllen zunehmend internationale Zertifizierungen, einschließlich IEC-, CE- und ANSI/IEEE-Standards, was einen breiteren globalen Marktzugang ermöglicht.
3.1 Magnetkerndesign

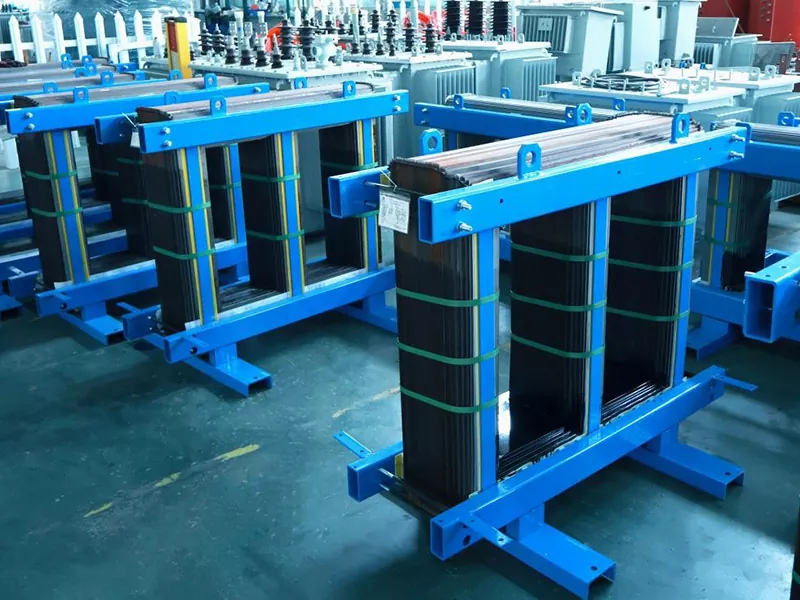

Der Magnetkern ist das zentrale Element eines jeden Leistungstransformators. Es bietet einen Pfad mit geringer Reluktanz für den magnetischen Fluss, der die Primär- und Sekundärwicklungen verbindet. Das Kerndesign wirkt sich direkt auf Leerlaufverluste (Eisenverluste), Erregerstrom, akustische Geräusche und mechanische Stabilität aus.
Moderne Transformatorkerne bestehen aus kaltgewalzten kornorientierten Siliziumstahllamellen (CRGO), die präzise geschnitten und gestapelt werden, um Wirbelstromverluste zu minimieren. Fortschrittliche Konstruktionen können amorphe Stahllegierungen verwenden, die deutlich geringere Hysterese- und Wirbelstromverluste aufweisen, was insbesondere bei Verteiltransformatoren von Vorteil ist, bei denen sich die Leerlaufverluste über Jahrzehnte hinweg kontinuierlich anhäufen.
3.2 Wicklungsdesign und Isolationssysteme
Wicklungen bestehen aus sauerstofffreien Kupfer- oder Aluminiumleitern und werden zu Spulen geformt, die präzise gewickelt sind, um das erforderliche Windungsverhältnis, die erforderliche Stromdichte und die erforderliche Impedanz zu erreichen. Hochspannungswicklungen verwenden im Allgemeinen Schichtwicklungs- oder Scheibenwicklungskonfigurationen, während Niederspannungswicklungen häufig Folien- oder Spiralkonstruktionen verwenden.
Isolationssysteme variieren je nach Transformatortyp. In Öl getauchte Transformatoren basieren auf ölimprägniertem Papier (Kraftpapier oder thermisch veredeltes Papier) als primäre Feststoffisolierung, ergänzt durch Pressspanbarrieren und Mineralöl als Kühlmittel und Dielektrikum. Trockentransformatoren verwenden Gießharz- (Epoxidharz) oder offen gewickelte glasfaserverstärkte Isolationssysteme, die ohne flüssige Dielektrika eine hervorragende Beständigkeit gegen Feuchtigkeit, Staub und Verschmutzung bieten.
3.3 Kühlung und Wärmemanagement
Das Wärmemanagement ist einer der kritischsten Aspekte des Transformatordesigns. Übermäßige Temperaturen beschleunigen die Alterung der Isolierung, erhöhen die Verluste und verkürzen letztendlich die Lebensdauer des Transformators. Transformatoren werden nach ihrer Kühlmethode klassifiziert, wobei die Standardbezeichnungen ONAN/ONAF/OFAF für Ölgeräte und AN/AF-Bezeichnungen für Trockengeräte verwendet werden.
| Kühlcode | Beschreibung |
| ONAN | Öl natürliche Luft natürliche |
| ONAF | Öl natürliche Luft erzwungen |
| OFAF | Öl-Zwangs-Luft-Zwang |
| EIN | Luft natürlich |
| AF | Luftwaffe |
3.4 Kurzschlussfestigkeit
Leistungstransformatoren müssen den enormen elektromagnetischen Kräften standhalten, die bei Kurzschlüssen im angeschlossenen Stromnetz entstehen. Potenzielle Kurzschlussströme können das 20- bis 25-fache des Nennstroms erreichen und Kräfte erzeugen, die proportional zum Quadrat des Stroms sind. Ein robustes mechanisches Design – einschließlich verspannter Wicklungen, strenger Steuerung der Wicklungsgeometrie und struktureller Rahmenkonstruktion – ist für die Gewährleistung der Widerstandsfähigkeit unerlässlich.
Kurzschlusstests gemäß den Normen IEC 60076-5 oder IEEE C57.12 validieren die mechanische und thermische Integrität des Transformators unter Fehlerbedingungen. Diese Prüfung stellt eine der anspruchsvollsten Qualifikationsanforderungen in der Energieanlagenindustrie dar.

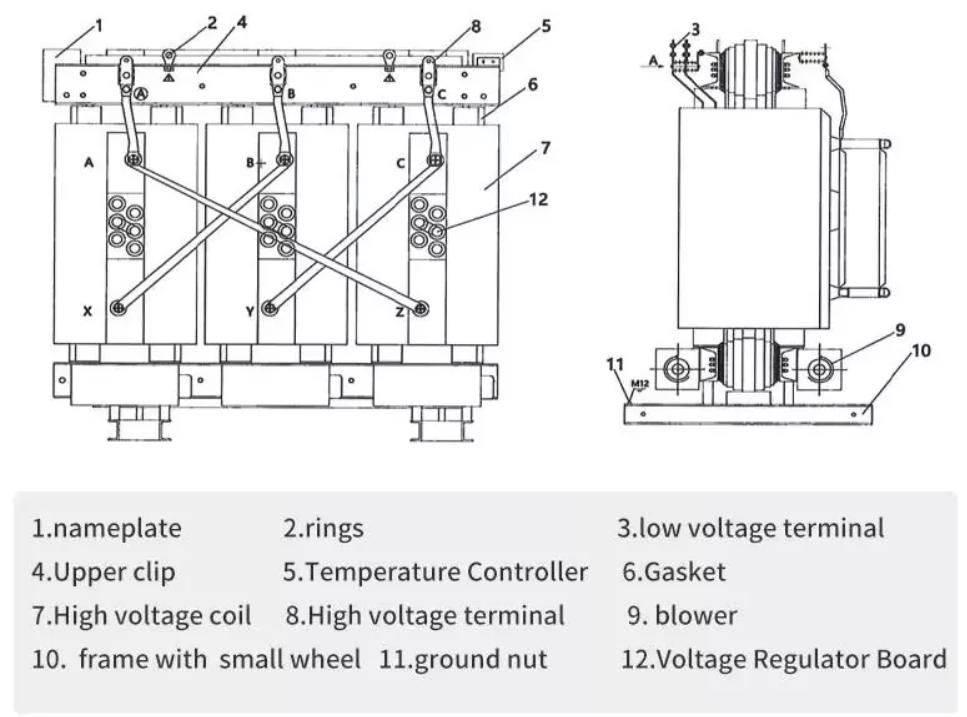

Trockentransformatoren verwenden Luft und feste Isoliermaterialien – hauptsächlich Epoxidharz oder glasfaserverstärkte Systeme – anstelle von flüssigen Dielektrika. Die Wicklungen sind entweder in Epoxidharz gegossen (cast resin dry-type, kurz CRT) oder mit glasfaserumwickelten Leitern umwickelt und mit Harz oder Lack vakuumdruckimprägniert (VPI). Gießharz-Trockentransformatoren, die gebräuchlichste moderne Variante, verkapseln die Wicklungen vollständig in einer Mischung aus Epoxidharz und mineralischem Füllstoff, typischerweise unter Vakuumgussbedingungen, um Hohlräume zu vermeiden. Das Ergebnis ist ein robustes, abgedichtetes, selbstverlöschendes Isoliersystem, das kein flüssiges Kühlmittel benötigt und von Natur aus feuerbeständig ist.
Überall dort, wo die Nähe zu Menschen oder empfindlichen Bauwerken einen ölfreien Betrieb erfordern, sind Trockentransformatoren die erste Wahl. Zu den wichtigsten Anwendungsbereichen gehören städtische Umspannwerke in Gewerbe- und Bürogebäuden, Krankenhäuser und Gesundheitseinrichtungen, Hotels und Gastgewerbekomplexe, Bahnhöfe und U-Bahn-Systeme, Produktionsanlagen mit Reinraumanforderungen, Rechenzentren und Telekommunikationseinrichtungen, Konverterstationen für erneuerbare Energien und Schiffsstromsysteme.
Schlüsselspezifikation: Lugao-Trockentransformatoren
Lugao Power Co., Ltd. stellt Trockentransformatoren in Gießharz- (CRT) und vakuumdruckimprägnierter (VPI) Konfiguration her. Die Standardwerte decken 25 kVA bis 16.000 kVA ab, mit Primärspannungen bis zu 35 kV. Die Produkte entsprechen den Normen IEC 60076-11, GB/T 10228, CE und CCC. Kundenspezifische Gehäuseklassen, Stufenschalter, Temperaturüberwachungssysteme und Upgrades für die Umluftkühlung sind verfügbar.

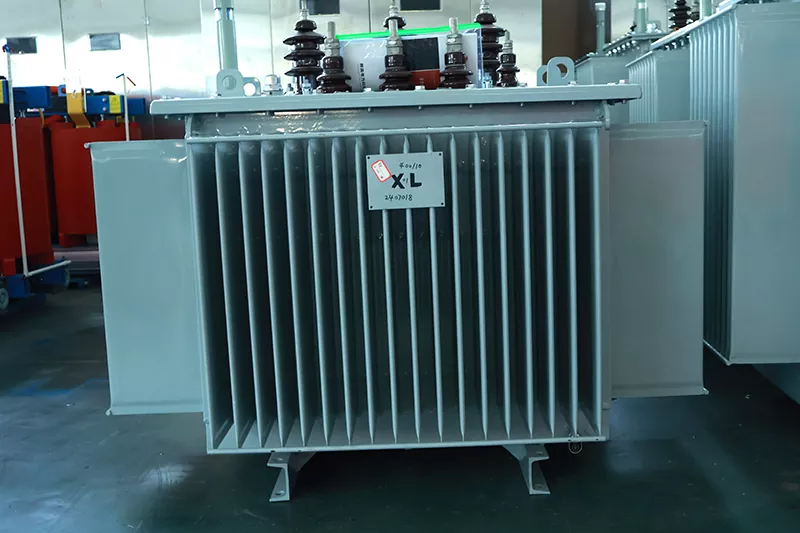

In Öl getauchte Leistungstransformatoren verwenden mineralisches Transformatoröl (oder alternative dielektrische Flüssigkeiten wie synthetische Ester oder natürliche Esteröle) sowohl als primäres Isoliermedium als auch als Hauptkühlmittel. Der aktive Teil des Transformators – bestehend aus Kern und Wicklungen – ist in einem versiegelten Stahltank vollständig in diese dielektrische Flüssigkeit eingetaucht. Durch Verluste im Kern und in den Wicklungen erzeugte Wärme wird an das Öl weitergeleitet und dann über Kühlerbänke, gewellte Tankwände oder Kühlrohre an die Umgebungsluft abgegeben.
Die Kombination aus hochwirksamer Wärmeübertragung von Öl und den hervorragenden dielektrischen und isolierenden Eigenschaften von Mineralöl ermöglicht es Öltransformatoren, sehr hohe Leistungsdichten zu erreichen, was sie zur Technologie der Wahl für Hochleistungsanwendungen und Außeninstallationen in allen Spannungsklassen von der Verteilung (11–33 kV) bis zur Höchstspannung (750 kV und höher) macht.
Das wachsende Umweltbewusstsein hat das Interesse an biologisch abbaubaren und feuerbeständigen dielektrischen Flüssigkeiten für Öltransformatoren geweckt. Aus Pflanzenölen gewonnene natürliche Esterflüssigkeiten bieten eine biologische Abbaubarkeit von über 95 % und deutlich höhere Brennpunkte (über 300 °C gegenüber etwa 145 °C bei Mineralöl). Synthetische Esterflüssigkeiten bieten ähnliche Vorteile mit einem breiteren Temperaturbereich. Diese Flüssigkeiten werden zunehmend für Transformatoren in der Nähe ökologisch sensibler Standorte, innerhalb von Gebäuden oder in Gebieten mit hoher Brandgefahr eingesetzt.
Öltransformatorendominieren Freiluft-Umspannwerke, Hochspannungs-Verbindungspunkte, industrielle Stromeinspeisungen, Bergbaubetriebe, Öl- und Gasanlagen, Wasser- und Wärmekraftwerke, Kollektorstationen für erneuerbare Energien und Hochspannungs-Gleichstrom-Wandlerstationen (HGÜ). Ihre Kombination aus hoher Effizienz, Überlastfähigkeit und wettbewerbsfähigen Kosten bei großen Nennleistungen macht sie zum globalen Standard für die Energieinfrastruktur im Versorgungsmaßstab.
Schlüsselspezifikation: Lugao-Öltransformatoren
Lugao Power Co., Ltd. stellt Öltransformatoren von 10 kVA bis 50 MVA mit Primärspannungen von 3,3 kV bis 110 kV her. Zu den Produkten gehören Einheiten mit Standardeffizienz der Serien S11 und S13 sowie verlustarme amorphe Kernvarianten. Alle Einheiten erfüllen IEC 60076, GB 1094 und kundenspezifische internationale Standards. Zu den Optionen gehören OLTC, DETC, Schutzrelaisintegration, Gasrelais, Temperaturwächter und kundenspezifische Tankkonfigurationen.
| Parameter | Trockentyp (CRT) | In Öl getaucht | Entscheidungsfaktor |
| Maximale Spannung | Bis 36 kV | Bis 1100 kV | Hochspannung: Öl gewinnt |
| Maximale Bewertung | Bis zu ~20 MVA | Bis zu 1.500 MVA | Große Kapazität: Öl gewinnt |
| Brandschutz | Ausgezeichnet (F1/F0) | Erfordert Eindämmung | Indoor: Trocken gewinnt |
| Wartung | Sehr niedrig | Mäßig (Ölkontrollen) | Leichtigkeit: Trocken gewinnt |
| Kosten pro MVA | Höher | Untere | Haushalt: Öl gewinnt |
| Umweltrisiko | Keiner | Mögliche Ölverschmutzung | Öko: Trocken gewinnt |
| Geräuschpegel | 55–70 dB(A) | 45–60 dB(A) | Ruhezonen: Öl gewinnt |
| Überlastfähigkeit | Beschränkt | Exzellent | Spitzenwerte: Öl gewinnt |
| Feuchtigkeitsbeständigkeit | Ausgezeichnet (versiegelt) | Gut (versiegelter Tank) | Luftfeuchtigkeit: Trocken gewinnt |
| Installationsgeschwindigkeit | Schnell (keine Ölfüllung) | Langsamer (Ölfüllung) | Geschwindigkeit: Trocken gewinnt |
Transformatornormen legen die Mindestanforderungen an Leistung, Sicherheit und Prüfung fest, die Produkte erfüllen müssen, um für elektrische Energieanwendungen geeignet zu sein. Die Einhaltung anerkannter internationaler Standards ist Voraussetzung für die Projektgenehmigung, den Netzanschluss, die Finanzierung und den Export in regulierte Märkte. Darüber hinaus bietet es Käufern die Gewissheit einer gleichbleibenden Qualität und Kompatibilität mit nachgeschalteten Geräten.
Über die Einhaltung von Designstandards hinaus erfordern Transformatoren, die für bestimmte Märkte bestimmt sind, eine Produktzertifizierung durch anerkannte Stellen. Die CE-Kennzeichnung ist für Geräte, die in den Europäischen Wirtschaftsraum eingeführt werden, obligatorisch und belegt die Einhaltung der Niederspannungsrichtlinie und der Richtlinie zur elektromagnetischen Verträglichkeit. Für in China verkaufte Geräte ist CCC (China Compulsory Certification) erforderlich. Aufgrund spezifischer Projektspezifikationen oder durch Endkunden mit erhöhten Sicherheitsanforderungen können Tests durch Dritte durch KEMA, TÜV, UL oder CSA Labs erforderlich sein.
Lugao-Konformitätsstatus
Lugao Power Co., Ltd. entwickelt und fertigt alle Produkte in Übereinstimmung mit der IEC 60076-Serie, GB 1094, GB/T 10228, ANSI/IEEE C57 und britischen Standards. Produkte tragen CE- und CCC-Zertifizierungen. Das werkseigene Qualitätsmanagement ist nach ISO 9001:2015 zertifiziert. Für Exportprojekte ist auf Anfrage kundenspezifisches Engineering für ANSI-, BS- oder AS/NZS-Standards möglich.
Die Herstellung erstklassiger Transformatoren erfordert ein strenges Qualitätsmanagement in jeder Produktionsphase. Von der Wareneingangskontrolle bis zur abschließenden Werksabnahmeprüfung ist ein diszipliniertes Qualitätssystem die einzige zuverlässige Garantie für eine gleichbleibende Feldleistung. Führende Hersteller implementieren nach ISO 9001 zertifizierte Qualitätsmanagementsysteme, ergänzt durch prozessspezifische Qualitätspläne, statistische Prozesskontrolle (SPC) für kritische Parameter und vollständige Rückverfolgbarkeit von Materialien und Testergebnissen.
Die Qualität eines Transformators spiegelt letztlich die Qualität seiner Rohstoffe wider. Zu den wichtigsten eingehenden Materialien, die der eingehenden Qualitätskontrolle (IQC) unterliegen, gehören Siliziumstahllamellen (gemessen auf Dicke, magnetische Permeabilität und Kernverlust), Kupfer- oder Aluminiumleiter (geprüft auf Reinheit, Abmessungen und elektrische Leitfähigkeit), Epoxidharzsysteme und Härter für CRT-Designs (Viskosität, Gelierzeit und mechanische Eigenschaften), Isolierpapier und Pressspan (Durchschlagsfestigkeit, Feuchtigkeitsgehalt und Maßtoleranz) sowie Transformatormineralöl (Durchschlagsfestigkeit, Feuchtigkeitsgehalt, Säuregehalt und Analyse von Lösungsgasen für Ölbadanlagen).
| Routinetest | Zweck |
| Verhältnismessung | Überprüft die Genauigkeit des Windungsverhältnisses anhand der Typenschildspezifikationen |
| Vektorgruppen- und Phasenverschiebungsprüfung | Bestätigt Wicklungsanschlüsse und Polarität |
| Impedanzspannungs- und Lastverlustmessung | Validiert Leckimpedanz und Kupferverluste bei Nennstrom |
| Leerlaufverlust- und Leerlaufstrommessung | Validiert Kernverlust und Magnetisierungsstrom bei Nennspannung |
| Spannungsfestigkeitstest | Prüft die Isolationsintegrität von Wicklungen gegen Erde und zwischen Wicklungen |
| Prüfung der induzierten Spannungsfestigkeit | Überprüft die interne Isolationsfähigkeit unter erhöhter Frequenzspannung |
| Isolationswiderstandsmessung | Überprüft den Gesamtzustand der Isolierung und die Feuchtigkeitsempfindlichkeit |
Obwohl die Transformatorverluste prozentual gesehen gering sind (typischerweise 0,5–1,5 % der Nennleistung), summieren sie sich in der weltweit installierten Basis auf enorme Summen. Schätzungen gehen davon aus, dass Transformatorverluste etwa 1–2 % der gesamten weltweiten Stromerzeugung ausmachen – das sind Hunderte Milliarden Kilowattstunden pro Jahr. Bei einem einzelnen Transformator mit einer Lebensdauer von 25–40 Jahren führt bereits eine Reduzierung der Verluste um 10 % zu erheblichen Energiekosteneinsparungen über den Lebenszyklus.
Regulierungsbehörden in der Europäischen Union (Ökodesign-Richtlinie), den Vereinigten Staaten (DOE-Effizienzstandards) und zunehmend auch in Asien haben verbindliche Mindesteffizienzstandards für Leistungs- und Verteilungstransformatoren festgelegt. Diese Vorschriften werden immer strenger, was für Hersteller und Käufer eine kommerzielle Notwendigkeit darstellt, verlustarmen Designs Vorrang einzuräumen.
Transformatorverluste bestehen aus zwei Hauptkategorien. Leerlaufverluste (auch Eisen- oder Kernverluste genannt) treten immer dann auf, wenn der Transformator mit Strom versorgt wird, unabhängig vom Lastniveau. Sie werden durch Hysterese und Wirbelströme im Magnetkern verursacht und durch hochwertigen kornorientierten Siliziumstahl, präzises Laserritzen von Lamellen, Step-Lap-Kernmontagetechniken und in Premium-Designs durch die Verwendung amorpher Stahllegierungen (die Leerlaufverluste im Vergleich zu herkömmlichem CRGO-Stahl um 70–80 % reduzieren) minimiert.
Lastverluste (auch Kupfer- oder Kurzschlussverluste genannt) sind proportional zum Quadrat des Laststroms und entstehen durch Widerstandserwärmung in den Wicklungen. Sie werden durch eine optimierte Wicklungsgeometrie, Leiter mit geringerem Widerstand und fortschrittliche Umsetzungstechniken reduziert, um Streu- und Wirbelverluste in den Wicklungen unter Last zu bewältigen.
Der Anschaffungspreis eines Leistungstransformators stellt nur einen Teil seiner gesamten Lebenszykluskosten dar. Beschaffungsteams, die sich ausschließlich auf den Kaufpreis konzentrieren, laufen Gefahr, die tatsächliche wirtschaftliche Belastung durch den Besitz eines Transformators zu unterschätzen. Eine strenge Analyse der Gesamtbetriebskosten (TCO) berücksichtigt alle Ausgaben von der Spezifikation und Beschaffung über die Installation, den Betrieb, die Wartung bis hin zur eventuellen Stilllegung.
| TCO-Komponente | Überlegungen |
| Kaufpreis | Ausrüstungskosten, Werksabnahmetests, Dokumentation und Verpackung |
| Transport und Logistik | Internationaler Versand, Zölle, Inlandstransporte und Versicherung |
| Installation und Inbetriebnahme | Standortvorbereitung, Bauarbeiten, Kabelverbindungen, Ölbefüllung (Ölanlagen) und Inbetriebnahmedienste |
| Leerlaufverlustkosten (kapitalisiert) | Bewertet mit der Methode der kapitalisierten Verluste: A × Leerlaufverlust (kW) über die Auslegungslebensdauer zu lokalen Energiekosten |
| Lastverlustkosten (kapitalisiert) | B × Lastverlust (kW) bei Nennlast, abgezinst über die Auslegungslebensdauer |
| Wartungskosten | Ölprüfung und -austausch (Öleinheiten), Wartung von Dichtungen, Wartung des Kühlsystems und Wartung von Stufenschaltern |
| Überwachung und Schutz | Digitale Überwachungssysteme, Relaisschutz, SCADA-Integration |
| Stilllegung und Entsorgung | Ölentsorgung oder -recycling (Ölanlagen), Transformatorkern- und Wicklungsrecycling |
In der Energiewirtschaft werden Ausschreibungen für Transformatoren üblicherweise nach der Methode der kapitalisierten Verluste, auch bekannt als A&B-Faktor-Methode, bewertet. Die geschätzten Gesamtkosten werden wie folgt berechnet:
TEC = Kaufpreis + (A × P0) + (B × Pk)
Dabei ist P0 der Leerlaufverlust (kW), Pk der Lastverlust bei Nennstrom (kW), A die kapitalisierten Kosten von Leerlaufverlusten ($/kW, was den 24/7-Betrieb widerspiegelt) und B die kapitalisierten Kosten von Lastverlusten ($/kW, was Arbeitszyklus und Lastfaktor widerspiegelt). Unter Verwendung dieses Rahmens kann sich ein Transformator, der auf den ersten Blick günstiger erscheint, im Laufe seiner Lebensdauer aufgrund höherer Energieverluste als teurer erweisen.
Generator-Aufwärtstransformatoren (GSU) wandeln die Ausgangsspannung von Stromgeneratoren (typischerweise 11–22 kV) in Übertragungsspannungsniveaus (110 kV, 220 kV, 500 kV oder höher) für den Massenstromtransport über große Entfernungen um. Diese Transformatoren gehören zu den größten und kritischsten elektrischen Geräten im Stromnetz und haben üblicherweise Nennleistungen von 100 MVA bis über 1.000 MVA. Spartransformatoren verbinden verschiedene Spannungsebenen des Übertragungsnetzes und ermöglichen so ein flexibles Leistungsflussmanagement.
Die Schwerindustrie ist eine der anspruchsvollsten Anwendungsumgebungen für Transformatoren. Stahlwerke, Aluminiumhütten, Zementwerke, chemische Verarbeitungsanlagen und Bergbaubetriebe benötigen Transformatoren, die einem hohen Oberwellengehalt, häufigen Lastschwankungen und anspruchsvollen Umgebungsbedingungen wie hohen Temperaturen, Staub, Vibrationen und korrosiven Atmosphären standhalten. Industrietransformatoren werden häufig kundenspezifisch mit speziellen Isolationsbehandlungen, verbesserter Kurzschlussfestigkeit und verstimmter Oberschwingungsfilterung gefertigt.
Das explosionsartige Wachstum der Photovoltaik- und Windenergieerzeugung hat neue Anforderungen an Transformatoranwendungen geschaffen. Solaranlagen benötigen Wechselrichtertransformatoren oder Aufwärtstransformatoren auf String-Ebene, die den Gleichstrom-Wechselrichterausgang zur Sammlung in Mittelspannung umwandeln. Windturbinentransformatoren, die in der Turbinengondel oder an der Basis untergebracht sind, müssen den mechanischen Vibrationen, Temperaturschwankungen und harmonischen Belastungen standhalten, die bei der Winderzeugung charakteristisch sind.
Offshore-Windparks stellen besonders anspruchsvolle Anforderungen dar, da auf der Plattform montierte Transformatoren der Salzwasseratmosphäre ausgesetzt sind, der Wartungszugang eingeschränkt ist und der Platz begrenzt ist. In diesen anspruchsvollen Umgebungen werden sowohl Trockenanlagen (für Gondelinstallationen) als auch spezielle Ölbadanlagen (für Offshore-Plattform-Umspannwerke) eingesetzt.
Bürohochhäuser, Einkaufszentren, Hotels, Krankenhäuser, Universitäten und Rechenzentren sind auf Mittelspannungs-Trockentransformatoren angewiesen, um die Versorgungsspannung auf die nutzbare Gebäudespannung (380/220 V in den meisten Teilen der Welt) zu senken. Die Brandschutzeigenschaften, der geringe Wartungsaufwand und die kompakten Abmessungen von Gießharz-Trockentransformatoren machen sie zur ersten Wahl für diese Anwendungen.
Lugao Power Co., Ltd. ist ein professioneller Hersteller und Zulieferer von Leistungstransformatoren mit Hauptsitz in China, dessen Schwerpunkt auf der Entwicklung, Konstruktion und Produktion von Trocken- und Öltransformatoren liegt. Lugao wurde mit der Mission gegründet, zuverlässige, qualitativ hochwertige elektrische Lösungen für nationale und internationale Märkte zu liefern. Lugao hat sich einen Ruf aufgebaut, der auf technischer Präzision, Fertigungsdisziplin und kundenorientiertem Service basiert.
Im Gegensatz zu diversifizierten Elektroausrüstungskonzernen ermöglicht der ausschließliche Fokus von Lugao auf Leistungstransformatoren umfassendes technisches Fachwissen, kontinuierliche Prozessverbesserung und ungeteilte technische Aufmerksamkeit im gesamten Produktportfolio. Diese Spezialisierung führt direkt zu Produktqualität, Anwendungswissen und reaktionsschnellem Kundensupport.
| Produktkategorie | Beschreibung |
| Trockentransformatoren aus Gießharz | Gießharz-Design (CRT), 25 kVA bis 16.000 kVA, bis zu 35 kV primär, konform mit IEC 60076-11 / GB/T 10228 |
| VPI-Trockentransformatoren | Vakuumdruckimprägniertes Design mit offener Wunde für belüftete Innenanwendungen |
| Ölgefüllte Verteilungstransformatoren | 10 kVA bis 10 MVA, 3,3 kV bis 35 kV, Standardserie S11/S13, verlustarme amorphe Kernoptionen |
| Öltransformatoren | Bis zu 50 MVA, 110-kV-Klasse, für Umspannwerk- und Industriestromanwendungen |
| Kundenspezifische und spezielle Transformatoren | Minentaugliche, marinetaugliche, hochtemperaturbeständige, oberschwingungsbeständige oder andere spezielle Konfigurationen |
Die Produktionsanlage von Lugao ist mit speziell gebauten Produktionslinien für die Produktion von Trocken- und Öltransformatoren ausgestattet, darunter Wickelmaschinen, Kernschneide- und Stapelanlagen, Harzgieß- und Härtungsöfen, Ölverarbeitungs- und Vakuumfüllsysteme sowie ein umfassendes elektrisches Testlabor. Die hausinterne Fertigung von Kernblechen, Wicklungen und Tankbaugruppen gewährleistet eine vollständige Qualitätskontrolle und eine schnelle Reaktion auf kundenspezifische Anforderungen.
Das Qualitätsmanagementsystem von Lugao ist nach ISO 9001:2015 zertifiziert und umfasst Design-, Beschaffungs-, Herstellungs-, Test- und Kundendienstprozesse. Das Unternehmen verfügt über ein voll ausgestattetes Testlabor, das alle gemäß IEC 60076 und GB-Standardreihen erforderlichen Routine- und Typprüfungen durchführen kann. Die Testdaten werden digital aufgezeichnet und lassen sich auf die Seriennummern einzelner Transformatoren zurückführen. Dies unterstützt die vollständige Produktdokumentation für Export- und Projektinbetriebnahmeanforderungen.
Lugao-Transformatoren wurden an Projekte in ganz Südostasien, dem Nahen Osten, Afrika, Osteuropa und Lateinamerika geliefert. Die internationale Projekterfahrung umfasst Umspannwerke für erneuerbare Energien, Stromversorgungssysteme für Industrieanlagen, Infrastrukturelektrifizierungsprogramme und Mittelspannungs-/Niederspannungsinstallationen für Gewerbegebäude. Zu den Exportmöglichkeiten von Lugao gehören die Einhaltung kundenspezifischer internationaler Standards, Inspektionsmöglichkeiten durch Dritte und vollständige Exportdokumentationspakete.
Standardkatalogtransformatoren decken die meisten gängigen Anwendungsanforderungen ab. Allerdings erfordert ein erheblicher Teil der Industrie-, Infrastruktur- und Energieerzeugungsprojekte Transformatoren, die von den Katalogspezifikationen abweichen. Das hauseigene Engineering-Team von Lugao unterstützt die vollständige Anpassung aller wichtigen Parameter, einschließlich Nennleistung (kVA/MVA), Spannungsverhältnis, Vektorgruppe, Impedanzspannung, Isolationsklasse, Kühlmethode, Gehäuse-IP-Schutzart, Temperaturüberwachung, Stufenschaltertyp (DETC/OLTC) und physikalische Abmessungen.
Export- und Projektlieferungstransformatoren werden mit einem umfassenden Dokumentationspaket geliefert, einschließlich Prüfzertifikaten (Routine und Typ), Maßzeichnungen, Installations- und Wartungshandbüchern, Leistungsschildplan, Qualitätsprüfprotokollen, Materialzertifikaten für Primärkomponenten und Konformitätszertifikaten (CE, CCCoder vom Kunden angegebene Zertifizierung durch Dritte).
Lugao betreibt ein Fabrik-Direktliefermodell, das Zwischenmargen eliminiert und wettbewerbsfähige Preise sowie direkten Zugang zu Konstruktions-, Produktions- und Qualitätsfunktionen ermöglicht. Kunden profitieren von der direkten Kommunikation mit den Entwicklungs- und Produktionsteams, transparenten Aktualisierungen des Fertigungsfortschritts und der Möglichkeit, die Produktionsplanung für zeitkritische Projekte zu beeinflussen.
Die Standardvorlaufzeiten für Produkte liegen je nach Bewertung, Komplexität und aktueller Produktionsauslastung zwischen 4 und 12 Wochen. Bei kundenspezifischen Transformatoren mit nicht standardmäßigen Spezifikationen vergehen in der Regel 10 bis 18 Wochen von der Auftragserteilung bis zum Versand. Lugao unterhält ein Pufferlagerprogramm für Standardbewertungen mit hohem Volumen, das eine schnelle Lieferung bei dringendem Bedarf ermöglicht.
Alle Lugao-Transformatoren sind für den internationalen Transport verpackt, mit Holzkisten, feuchtigkeitsabsorbierenden Trockenmittelpackungen, Stickstoffdruck für in Öl getauchte Einheiten während des Transports und Aufprallindikatoretiketten. Zu den Transportoptionen gehören Seefracht mit Vollcontainerladung (FCL), Konsolidierung mit Teilcontainerladung (LCL) und Luftfracht für kleine dringende Sendungen. Lugao unterhält Beziehungen zu erfahrenen Spediteuren auf den wichtigsten Exportrouten.
Das Engagement von Lugao geht über die Produktlieferung hinaus. Während der gesamten Installations- und Inbetriebnahmephase steht technischer Support zur Verfügung, mit technischer Anleitung für die Transformatorinstallation, Ölfüllung und Inbetriebnahmeprüfungen, Empfehlungen zur Einstellung von Schutzrelais und einer anfänglichen Analyse gelöster Gase (DGA) für in Öl getauchte Einheiten. Garantieleistungen und Ersatzteilverfügbarkeit gehören zum Standardlieferumfang.
Die Integration digitaler Sensoren, Kommunikationsschnittstellen und Datenanalysen in Leistungstransformatoren stellt eine grundlegende Weiterentwicklung im Netz-Asset-Management dar. Intelligente Transformatoren sind mit einer kontinuierlichen Überwachung der Öltemperatur, der Wicklungstemperatur, des Gehalts an gelösten Gasen, der Teilentladungsaktivität, der Ölqualitätsparameter und des Laststroms ausgestattet. Die Daten werden über IEC 61850- oder IoT-Protokolle an Asset-Management-Plattformen übertragen, sodass vorausschauende Wartungsalgorithmen sich entwickelnde Fehler Wochen oder Monate vor dem Ausfall erkennen können. Die digitale Überwachung reduziert das Risiko unerwarteter Ausfälle erheblich, verlängert die Lebensdauer des Transformators durch die Vermeidung von Überlastungs- oder Überlastungsereignissen und optimiert die Wartungsintervalle. Der Transformatorenmarkt erlebt eine schnelle Einführung intelligenter Überwachung, insbesondere für kritische Netzanlagen und für Flotten, bei denen eine zentrale Fernüberwachung häufige manuelle Inspektionen ersetzen kann.
Herkömmliche Transformatorisolierungen – ölimprägniertes Kraftpapier und Mineralöl – haben eine maximale Dauertemperaturbeständigkeit von 98 °C (Hotspot). Durch thermisch veredeltes Papier erhöht sich diese Temperatur auf ca. 110 °C, während Isolationssysteme aus Polyamid (Aramid) bei 140 °C oder mehr betrieben werden können. Hochtemperatur-Isoliersysteme ermöglichen eine höhere Belastung von Transformatoren bei gegebener physikalischer Größe, wodurch die Kapitalkosten pro MVA sinken, oder der Betrieb bei niedrigerer Temperatur bei gleicher Nennleistung, was die Lebensdauer der Isolierung erheblich verlängert.
Amorphe Metalllegierungen, die durch schnelles Abschrecken von geschmolzenem Stahl hergestellt werden, weisen eine ungeordnete Atomstruktur auf, die magnetische Verluste im Vergleich zu herkömmlichem kornorientiertem Siliziumstahl drastisch reduziert. Verteilungstransformatoren mit amorphem Kern erreichen Leerlaufverluste, die um 70–80 % geringer sind als bei herkömmlichen Konstruktionen, was einen überzeugenden Vorteil bei der Energieeffizienz bietet. Da die Kostenunterschiede zwischen amorphen und herkömmlichen Kernen kleiner werden und sich die Energieeffizienzvorschriften verschärfen, gewinnen Transformatoren mit amorphem Kern weltweit Marktanteile in Verteilungsanwendungen.
Forschungs- und Entwicklungsprogramme an Universitäten, nationalen Labors und führenden Herstellern treiben das Konzept des Festkörpertransformators (SST) voran, der den herkömmlichen Niederfrequenz-Magnettransformator durch eine leistungselektronische Hochfrequenz-Umwandlungsstufe ersetzt. SSTs bieten galvanische Trennung, bidirektionalen Leistungsfluss, steuerbare Spannungs- und Frequenzumwandlung sowie Blindleistungskompensation in einem einzigen Gerät. Obwohl SSTs noch nicht kommerziell im Versorgungsmaßstab eingesetzt werden, stoßen sie auf großes Forschungsinteresse für Anwendungen wie LVDC-Mikronetze, Laden von Elektrofahrzeugen und flexible AC/DC-Netzverbindungen.
Die Offshore-Windenergiebranche treibt die Nachfrage nach Transformatoren voran, die für den Einsatz in extremen Meeresumgebungen geeignet sind, einschließlich Salznebelbeständigkeit, kompakter Grundfläche für die Gondel- und Plattformmontage, verbesserter seismischer Widerstandsfähigkeit und in einigen Konzeptentwürfen für den vollständigen Unterwasserbetrieb in Tiefen von mehr als 1.000 Metern. Die Unterwassertransformatortechnologie ist ein aktiver Entwicklungsbereich, der durch die Elektrifizierung der Tiefseeöl- und -gasverarbeitung und die Offshore-Windenergie vorangetrieben wird.
Leistungstransformatoren sind eine unverzichtbare Technologie, die die Grundlage der modernen elektrischen Zivilisation bildet. Ihre Zuverlässigkeit, Effizienz und Langlebigkeit wirken sich direkt auf die Wirtschaftlichkeit und Nachhaltigkeit von Energiesystemen weltweit aus. Die Wahl zwischen Trocken- und Ölbadtechnologie ist nicht binär, sondern kontextabhängig und richtet sich nach Spannungsniveau, Nennleistung, Installationsumgebung, Brandschutzanforderungen, Wartungsphilosophie und Lebenszykluskostenzielen. Der globale Markt für Leistungstransformatoren wächst weiter, angetrieben durch die Integration erneuerbarer Energien, Urbanisierung, industrielles Wachstum und Netzmodernisierung. In China ansässige Hersteller, darunter Spezialfirmen wie Lugao Power Co., Ltd., spielen eine immer wichtigere Rolle bei der Befriedigung dieser Nachfrage, indem sie international konforme Produkte zu wettbewerbsfähigen Preisen anbieten und dabei den Grad der technischen Raffinesse und Qualitätssicherung verbessern.
Für Beschaffungsteams, die Transformatorlieferanten bewerten, bietet Lugao Power Co., Ltd. ein überzeugendes Angebot: ausschließlicher Fokus auf Leistungstransformatoren, umfassende technische Kompetenz sowohl für Trockentyp- als auch für Ölbadproduktlinien, strikte Einhaltung internationaler Standards, Direktlieferung ab Werk mit transparenter Qualitätsdokumentation und eine Erfolgsbilanz bei der erfolgreichen internationalen Projektabwicklung. Die Kombination aus technischer Kompetenz, Qualitätsversprechen und wettbewerbsfähigen Preisen macht Lugao zu einem starken Partner für Projekte in einer Vielzahl von Branchen und Regionen.
