Armored Abnehmbare AC-Schaltanlage mit Metallgehäusespielt eine entscheidende Rolle in Mittelspannungs-Energieverteilungssystemen. Diese fortschrittliche Schaltanlagenlösung ist auf Sicherheit, Flexibilität und Betriebseffizienz ausgelegt und verfügt über getrennte Fächer, ausfahrbare Leistungsschalter und einen robusten lichtbogenbeständigen Schutz. In diesem umfassenden Leitfaden untersuchen wir dessen Struktur, technische Parameter, Anwendungsszenarien, Vorteile, Installationsanforderungen, Wartungsstrategien und Auswahlrichtlinien. In diesem Artikel wird auch erläutert, wieLugao Powerliefert zuverlässige, standardkonforme Schaltanlagensysteme, die auf die globalen Anforderungen von Industrie und Versorgungsunternehmen zugeschnitten sind.

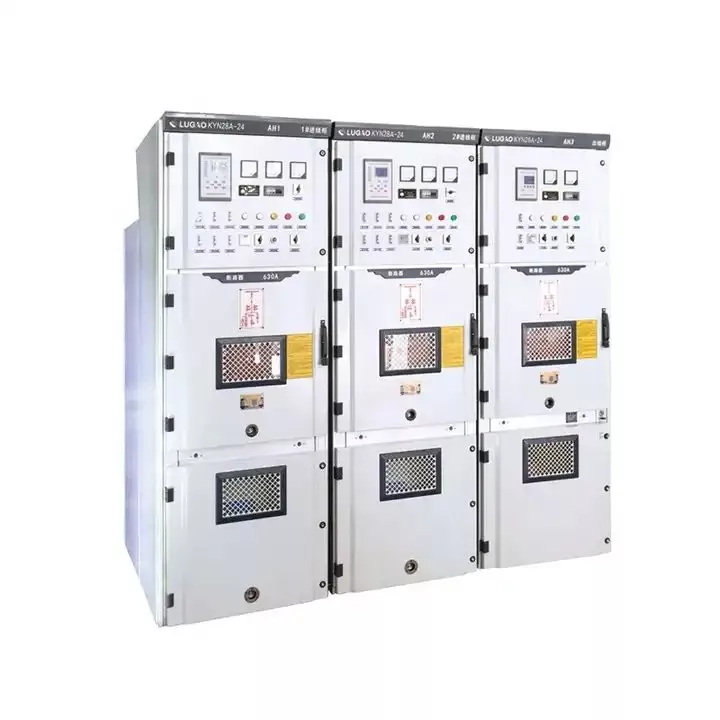

Bei der gepanzerten abnehmbaren AC-Schaltanlage mit Metallgehäuse handelt es sich um eine Art Mittelspannungsschaltanlage, die mit einer vollständig metallverkleideten Struktur und ausfahrbaren (entfernbaren) Funktionseinheiten ausgestattet ist. Es wird typischerweise in 3,6-kV-40,5-kV-Wechselstromsystemen zum Empfang, zur Verteilung, zur Steuerung und zum Schutz elektrischer Energie verwendet.
Die „gepanzerte“ Struktur bedeutet, dass die Innenfächer durch geerdete Metalltrennwände getrennt sind, was für mehr Sicherheit sorgt und die Ausbreitung von Fehlern verhindert. Die Funktion „abnehmbar“ oder „ausfahrbar“ bezieht sich auf die Leistungsschaltereinheit, die sicher zwischen Betriebs-, Prüf- und Trennstellung bewegt werden kann.
Angesichts steigender Anforderungen an elektrische Sicherheit, Betriebskontinuität und intelligentes Netzmanagement reichen herkömmliche offene Schaltanlagensysteme nicht mehr aus. Moderne Umspannwerke und Industrieanlagen erfordern:
Gepanzerte, herausnehmbare, metallgekapselte Schaltanlagen erfüllen diese Anforderungen durch die Integration mechanischer Verriegelungssysteme, metallgekapselter Isolierung und ausfahrbarer Leistungsschalter.
Eine standardmäßige gepanzerte Schalttafel besteht aus mehreren isolierten Fächern:
| Fach | Funktion |
|---|---|
| Sammelschienenraum | Enthält Hauptsammelschienen und Abzweigsammelschienen |
| Leistungsschalterfach | Enthält einen ausfahrbaren Vakuum-Leistungsschalter |
| Kabelfach | Anschluss für eingehende/abgehende Kabel |
| Kontrollfach | Schutzrelais, Messgeräte, Steuergeräte |
Dieses Design ermöglicht eine sichere Wartung ohne vollständige Systemabschaltung.
Mehrere Verriegelungsmechanismen verhindern unsichere Vorgänge, wie zum Beispiel:
Typische technische Parameter sind:
| Parameter | Typischer Wert |
|---|---|
| Nennspannung | 3,6 kV – 40,5 kV |
| Nennstrom | 630A – 3150A |
| Nenn-Kurzschluss-Ausschaltstrom | 20kA – 40kA |
| Schutzstufe | IP4X (Gehäuse) |
| Standards | IEC 62271-200 / GB/T 3906 |
Die Einhaltung internationaler Standards gewährleistet Sicherheit, Isolationskoordination und Eindämmung von Lichtbogenfehlern.
Die Vakuum-Leistungsschalter-Technologie bietet:
Das modulare Panel-Design ermöglicht eine einfache Systemerweiterung für zukünftiges Lastwachstum.
In Umgebungen mit hoher Last und hohem Fehlerstrom verbessern gepanzerte abnehmbare Schaltanlagen die Systemstabilität erheblich.
Durch ordnungsgemäße Wartung kann die Lebensdauer unter normalen Betriebsbedingungen auf über 20–30 Jahre verlängert werden.
Die Auswahl der richtigen gepanzerten abnehmbaren AC-Schaltanlage mit Metallgehäuse erfordert die Bewertung:
Lugao Powerbietet maßgeschneiderte technische Lösungen auf der Grundlage von Projektspezifikationen und gewährleistet die Einhaltung von IEC-Standards und kundenspezifischen Anforderungen.
Metallgekapselte Schaltanlagen verfügen über vollständig geerdete Metalltrennwände zwischen allen Abteilen, während allgemeine metallgekapselte Schaltanlagen möglicherweise keine vollständige Isolierung aufweisen.
Ausfahrbare Typen ermöglichen eine schnellere Wartung, reduzieren Ausfallzeiten und verbessern so die Betriebseffizienz.
Für kritische Infrastrukturen und Umgebungen mit hohem Kurzschlussrisiko erhöhen lichtbogenbeständige Strukturen die Sicherheit des Personals erheblich.
Bei ordnungsgemäßer Wartung beträgt die Lebensdauer typischerweise mehr als 20 Jahre.
Gepanzerte, abnehmbare, metallgekapselte AC-Schaltanlagen stellen die Weiterentwicklung der Mittelspannungsverteilungssysteme dar. Seine gepanzerte Konstruktion, das Design des ausfahrbaren Leistungsschalters, die fortschrittlichen Verriegelungsmechanismen und die Einhaltung internationaler Standards machen es zu einer zuverlässigen und sicheren Wahl für moderne Umspannwerke und industrielle Energiesysteme.
Da die globale Energieinfrastruktur immer komplexer wird und die Anforderungen an die Zuverlässigkeit weiter steigen, ist die Auswahl eines vertrauenswürdigen Herstellers von entscheidender Bedeutung.Lugao Powerist bestrebt, leistungsstarke, standardkonforme Schaltanlagenlösungen zu liefern, die auf unterschiedliche Projektanforderungen weltweit zugeschnitten sind.
Suchen Sie für Ihr nächstes Projekt nach einer zuverlässigen, gepanzerten, abnehmbaren AC-Schaltanlage mit Metallgehäuse?
Werden Sie noch heute Partner von Lugao Power –Kontaktieren Sie unsfür maßgeschneiderten technischen Support, wettbewerbsfähige Angebote und fachmännische technische Beratung.
