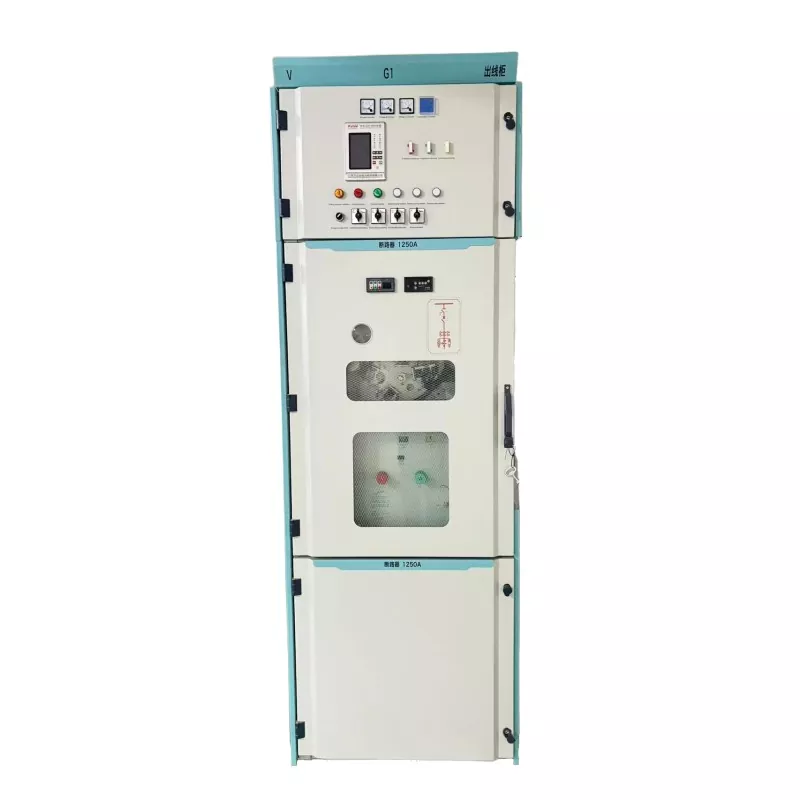

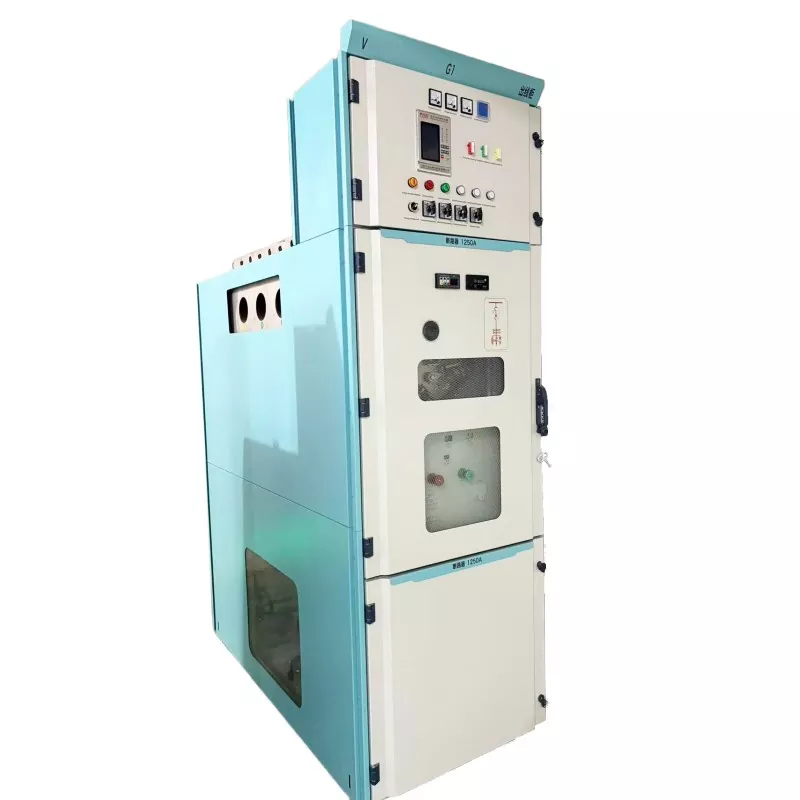

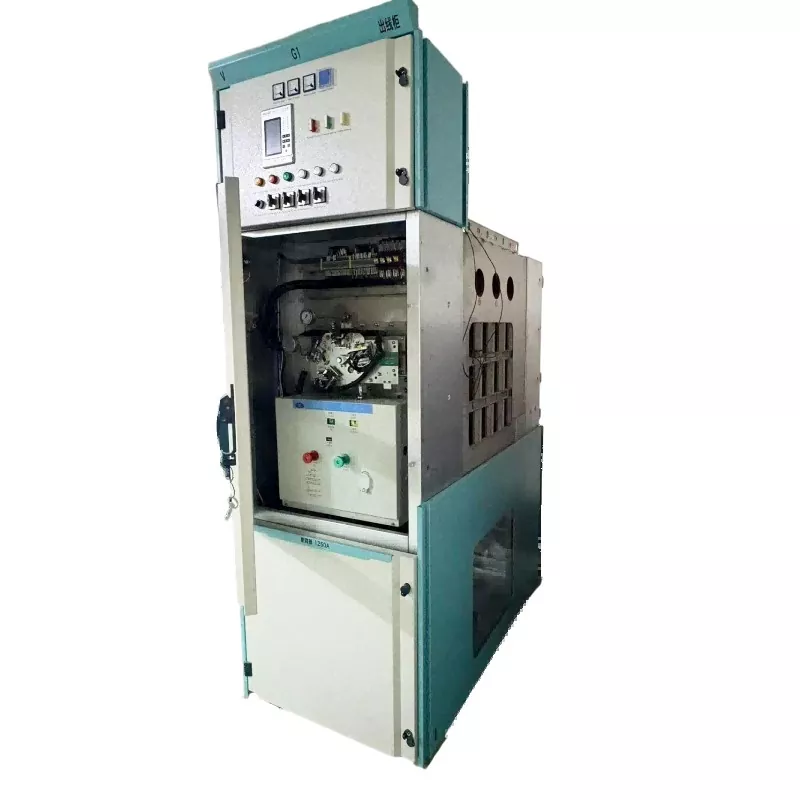

Mittelspannungs-33KV/36KV SF6-gasisolierte RMU-Panel-Kompaktverteilungsschaltanlage

Dieses kompakteRinghaupteinheit (RMU)wurde von Lugao entwickelt, um eine stabile Leistung in 33-kV- und 36-kV-Verteilungssystemen zu gewährleisten. Die vollständig abgedichtete Struktur isoliert Hochspannungskomponenten von äußeren Umwelteinflüssen wie Staub, Feuchtigkeit, Salznebel und Sand und gewährleistet so eine lange Lebensdauer und hohe Betriebszuverlässigkeit.

Hauptmerkmale und Vorteile

Vollständig versiegelte Gasisolierung

• SF6-Gas bietet eine hervorragende Isolierung und Lichtbogenlöschleistung.
• Hochspannungskomponenten sind vollständig in einem Edelstahltank versiegelt.
• Schützt das System vor Feuchtigkeit, Staub und korrosiven Umgebungen.

Wartungsfreier Betrieb

• Durch das abgedichtete Design entfällt die routinemäßige Wartung interner Hochspannungsteile.
• Während der Lebensdauer ist kein häufiges Nachfüllen von Gas erforderlich.
• Geeignet für raue Umgebungen und Langzeitbetrieb.

Kompakter und modularer Aufbau

• DerMittelspannungs-33KV/36KV SF6-gasisolierte RMU-Panel-Kompaktverteilungsschaltanlagezeichnet sich durch eine kompakte Stellfläche aus.
• Die modulare Konfiguration unterstützt Lastschalter, Vakuum-Leistungsschalter, Sicherungseinheiten und Messmodule.
• Ideal für Installationen mit begrenztem Platzangebot.

Hoher Sicherheitsschutz

• Mechanisches Verriegelungssystem verhindert Fehlbedienung.
• Der interne Druckentlastungskanal sorgt für eine sichere Fehlerbeseitigung.

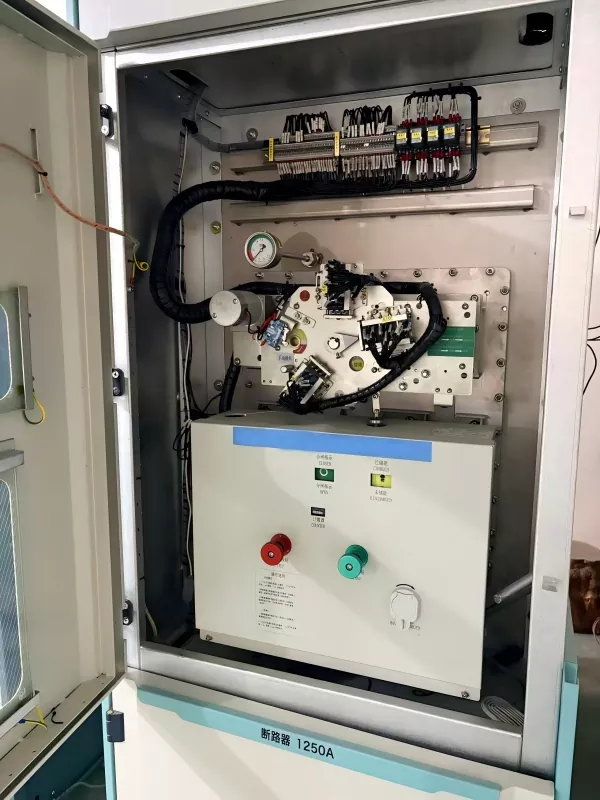

• Sichtbares Inspektionsfenster ermöglicht eine einfache Überwachung des Leistungsschalterstatus.

Anwendungen

DerMittelspannungs-33KV/36KV SF6-gasisolierte RMU-Panel-Kompaktverteilungsschaltanlagewird häufig in Mittelspannungsverteilungsnetzen eingesetzt, wo eine zuverlässige Stromversorgung unerlässlich ist.

• Städtische und ländliche Stromverteilungsnetze
• Industriefabriken und Produktionsstätten
• Gewerbebauten und Wohnanlagen
• Eisenbahnen, U-Bahn-Stationen und Transportsysteme
• Bergbau- und Energieprojekte
• Tunnel, Umspannwerke und Anlagen für erneuerbare Energien

Wichtigste technische Parameter

Arbeitszustand

• Nennspannung: 33 kV / 36 kV
• Installation: Innenräume oder geschützte Umgebungen
• Umgebungstemperatur: -25 °C bis +40 °C
• Höhe: ≤ 2000 Meter (spezielle Ausführung für größere Höhen verfügbar)
• Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 %
• Bei ordnungsgemäßer Installation für Umgebungen mit Staub, Feuchtigkeit oder Salznebel geeignet

Was ist der Unterschied zwischen RMU und Schaltanlagen?

• Ringhaupteinheit (RMU):Konzipiert für Ringnetz-Verteilungssysteme und wird üblicherweise in kompakten Mittelspannungsanwendungen eingesetzt. Es integriert Schalt- und Schutzfunktionen auf kleinerer Stellfläche.
• Traditionelle Schaltanlagen:Größere Stromverteilungsbaugruppen, die mehrere Schalttafeln, Schutzrelais und komplexe Steuerungssysteme umfassen können.
• Kompaktes Design:RMUs wie die Mittelspannungs-33-KV/36-KV-SF6-gasisolierte RMU-Panel-Kompaktverteilungsschaltanlage sind platzsparender.
• Anwendungsbereich:RMUs werden häufig in städtischen Verteilungsnetzen eingesetzt, während Schaltanlagen häufig in größeren Umspannwerken oder Industrieanlagen eingesetzt werden.

FAQ

1. Welche Spannungsebenen werden von der Mittelspannungs-33-kV-/36-kV-SF6-gasisolierten RMU-Panel-Kompaktverteilungsschaltanlage unterstützt?

Die Ausrüstung ist für Mittelspannungsverteilungssysteme konzipiert und unterstützt je nach Projektanforderungen üblicherweise 33-kV- und 36-kV-Anwendungen.

2. Benötigt die RMU häufige Wartung?

Nein. Die vollständig versiegelte SF6-Gasisolationsstruktur schützt interne Komponenten vor Umweltverschmutzung und ermöglicht einen langfristigen wartungsfreien Betrieb.

3. Kann die Konfiguration angepasst werden?

Ja. Lugao bietet modulare Konfigurationen einschließlich Lasttrennschalter, Vakuum-Leistungsschalter, Sicherungsschutzeinheiten, Messmodule und andere Funktionskombinationen basierend auf den Projektanforderungen.

4. Welche Informationen werden bei der Angebotsanfrage benötigt?

Kunden sollten Nennspannung, erforderliche Modulkonfiguration, Nennstrom, Kurzschlussfestigkeit, Schutzanforderungen und alle besonderen Umgebungsbedingungen wie Höhen- oder Küsteninstallationen angeben.

5. Welche Zertifizierungen haben Lugao-Schaltanlagenprodukte?

LugaoSchaltanlagenprodukte werden strengen Tests unterzogen und entsprechen internationalen Standards sowie Zertifizierungen wie CE, ISO und IEC, um zuverlässige Leistung und Sicherheit zu gewährleisten.
