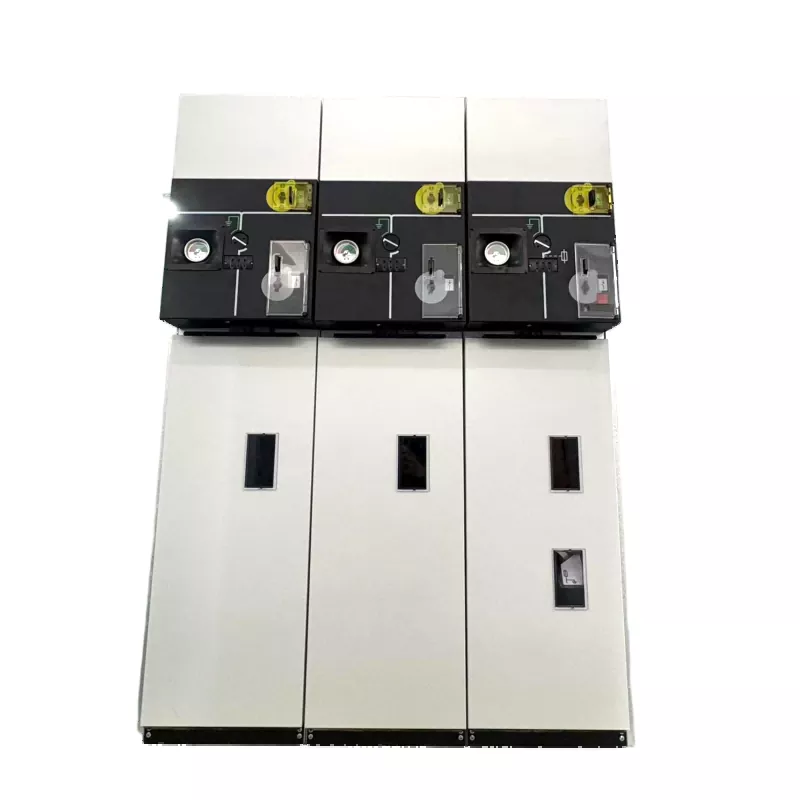

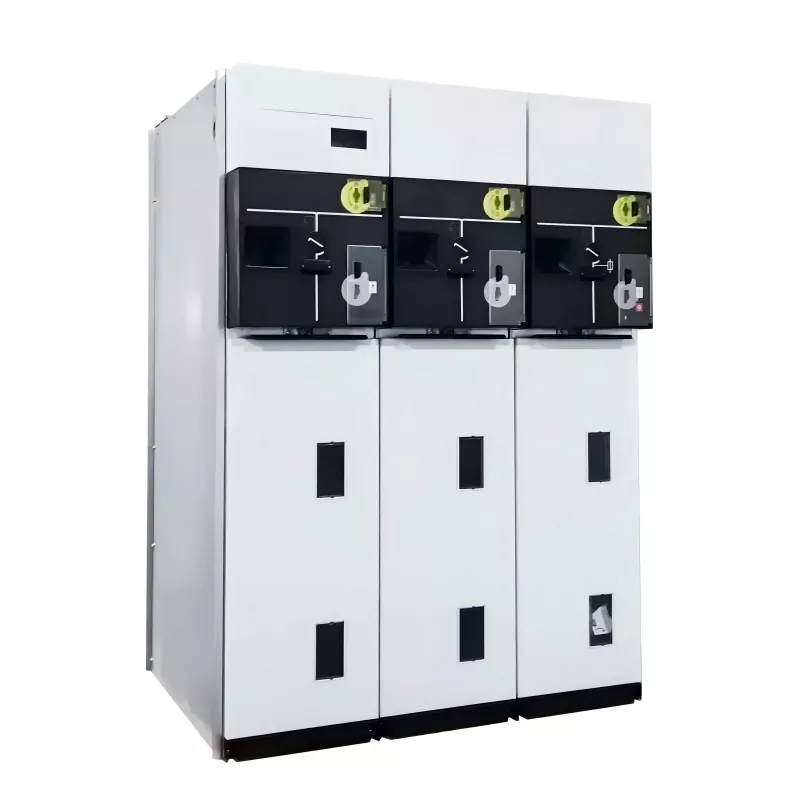

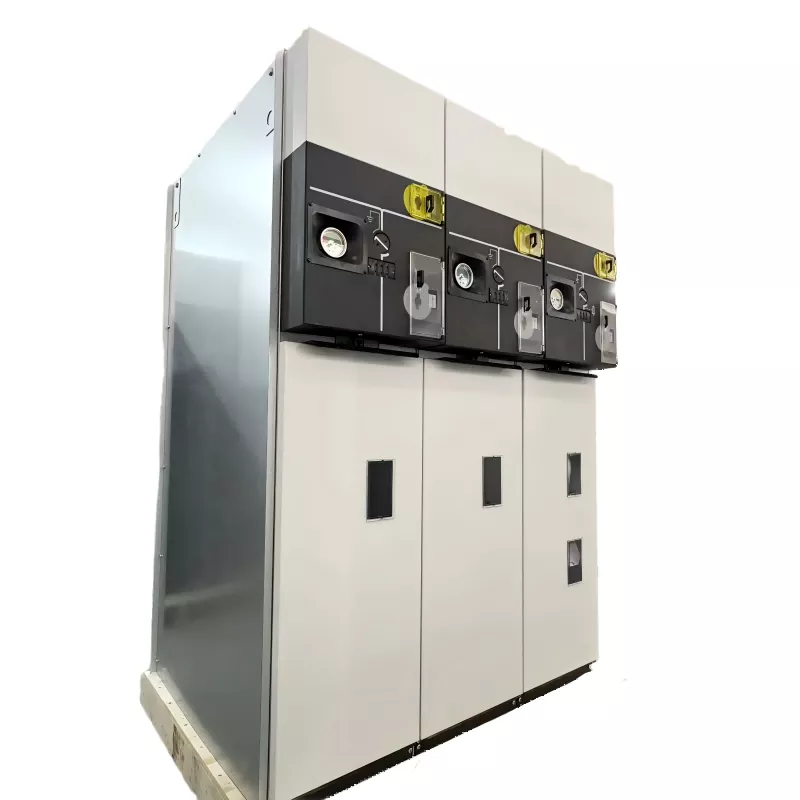

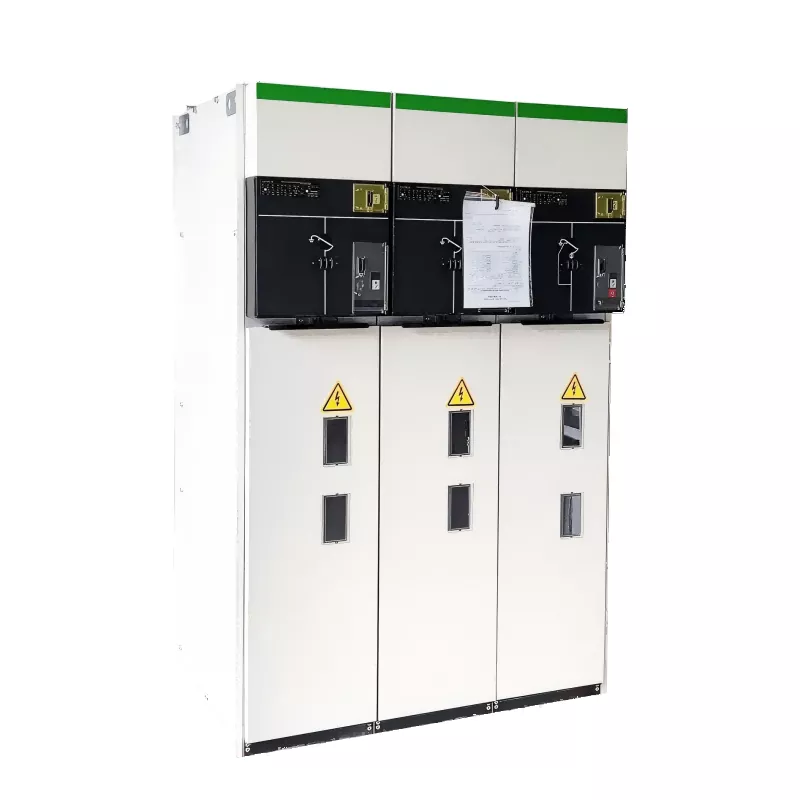

SM6 SF6 Gasisolierte kompakte RMU-Schaltanlage mit Metallgehäuse

Suchen Sie einen zuverlässigen chinesischen Hersteller und Lieferanten? Suchen Sie nicht weiter! Lugao ist eine führende Fabrik, die hochwertige, gasisolierte, kompakte RMU-Geräte mit Metallgehäuse SM6 SF6 anbietetSchaltanlage. Es handelt sich um eine Mittelspannungs-Ringleitungseinheit, die für eine sichere, zuverlässige und kompakte Stromverteilung entwickelt wurde. Es integriert Lasttrennschalter, Leistungsschalter, Sammelschienen und Schutzgeräte in einem versiegelten Metallgehäuse, das mit SF6-Isoliergas gefüllt ist.

Diese gasisolierte Struktur bietet eine hervorragende Isolationsleistung und Lichtbogenlöschfähigkeit und gewährleistet so einen stabilen Betrieb in anspruchsvollen elektrischen Umgebungen. Die gasisolierte kompakte RMU-Schaltanlage SM6 SF6 mit Metallgehäuse wird häufig in modernen Verteilungsnetzen eingesetzt, in denen Platzeffizienz, Sicherheit und Zuverlässigkeit von entscheidender Bedeutung sind.

Wichtigste technische Parameter

NEIN.	Artikel		Einheit	Parameter
1	Nennspannung		kV	12	24	36	40.5
2	Nennstrom		A	630/1250
3	Nennfrequenz		Hz	50/60
4	1-Minuten-Netzfrequenzfestigkeit	Gesamtwert	kV	42	55	80	95
		Haltepunkt		48	65	95	110
5	Blitzstoßfestigkeit	Gesamtwert	kV	75	125/150	170	95
		Haltepunkt		85	150/160	185	215
6	Bewerteter Kurzzeitstrom	Hauptstromkreis	kA	25/2s
		Erdungskreis		25/2s
7	Bewerteter Spitzenstrom		kA	63			50
8	Nennübertragungsstrom		A	1300–1700
9	Nennstrom beim Schließen der Last		A	630
10	Bewerteter Kabelladeunterbrechungsstrom		A	50/10
11	Abschaltstrom des unbelasteten Transformators		A	20
12	Kabellade-Erdschluss-Unterbrechungsstrom		A	100			80
13	Nenn-Kurzschluss-Ausschaltstrom		kA	20
14	Bewerteter Kurzschluss-Schließstrom		kA	63			50
15	Schutzklasse			IP3X
16	Lebensdauer des Lastschalters		Zeit	5000
17	Lebensdauer des Erdungsschalters		Zeit	5000

Welche Funktion haben die gasisolierten kompakten RMU-Schaltanlagen SM6 SF6 mit Metallgehäuse?

• Steuern und verteilen Sie Mittelspannungsstrom innerhalb von Ringnetzsystemen.
• Schützen Sie elektrische Geräte und Kabel vor Überlastung und Kurzschlüssen.
• Sorgen Sie für sicheres Schalten, Isolieren und Fehlerschutz in Verteilungsnetzen.
• Stellen Sie eine kontinuierliche Stromversorgung durch Ringnetzwerkkonfiguration sicher.
• Unterstützen Sie den stabilen Betrieb städtischer und industrieller Stromnetze.

Was sind die Vorteile der gasisolierten kompakten RMU-Schaltanlage SM6 SF6 mit Metallgehäuse?

• Hervorragende Isolationsleistung– SF6-Gas bietet hervorragende Isolierung und Lichtbogenlöschfähigkeit.
• Kompakte Struktur– Platzsparendes Design, geeignet für Innenstationen und begrenzte Installationsbereiche.
• Hohe Zuverlässigkeit– Das versiegelte Metallgehäuse schützt interne Komponenten vor Staub, Feuchtigkeit und Verschmutzung.
• Geringer Wartungsaufwand– Das vollständig geschlossene System reduziert die Wartungs- und Betriebskosten.
• Sicherer Betrieb– Integrierte Schutzmechanismen verbessern die Systemsicherheit und -stabilität.

Anwendungen

DerSM6 SF6 Gasisolierte kompakte RMU-Schaltanlage mit Metallgehäusewird häufig in Mittelspannungsverteilungssystemen verschiedener Branchen eingesetzt.

• Städtische und ländliche Stromverteilungsnetze
• Industrieanlagen und Produktionsanlagen
• Gewerbebauten und Wohnanlagen
• Eisenbahnen und Verkehrsinfrastruktur
• Bergbau- und Metallurgieindustrie
• Verteilungssysteme für erneuerbare Energien
• Vorgefertigte Umspannwerke und Kompaktkraftwerke
•
•

Vorteile

• Kompakter und modularer Aufbau für flexible Installation.
• Zuverlässige Lichtbogenlöschung mit SF6-Gasisolierung.
• Die metallgekapselte Bauweise sorgt für Betriebssicherheit.
• Starke Beständigkeit gegen Umwelteinflüsse wie Staub und Feuchtigkeit.
• Lange Lebensdauer bei minimalem Wartungsaufwand.

FAQ

1. Welche Spannungsebenen sind für gasisolierte, metallgekapselte Kompakt-RMU-Schaltanlagen SM6 SF6 verfügbar?

DerSchaltanlageist in der Regel für Mittelspannungssysteme wie 12 kV, 24 kV und 36 kV ausgelegt, abhängig von den Projektanforderungen und den Spezifikationen des Verteilungsnetzes.

2. Ist die gasisolierte, metallgekapselte Kompakt-RMU-Schaltanlage SM6 SF6 für die Installation in Innenräumen geeignet?

Ja. Sein kompaktes, metallgekapseltes Design macht es ideal für Umspannwerke in Innenräumen, Gewerbegebäude und industrielle Verteilerräume, in denen der Platz begrenzt ist.

3. Benötigt die RMU häufige Wartung?

Nein. Das versiegelte SF6-Gasisolationssystem schützt interne Komponenten vor Umweltverschmutzung und ermöglicht einen langfristigen wartungsfreien Betrieb.

4. Kann die Schaltanlage in Smart-Grid-Systeme integriert werden?

Ja. Moderne Konfigurationen unterstützen Automatisierungsschnittstellen und Fernüberwachung und machen die Geräte damit kompatibel mit intelligenten Verteilungsnetzen.
