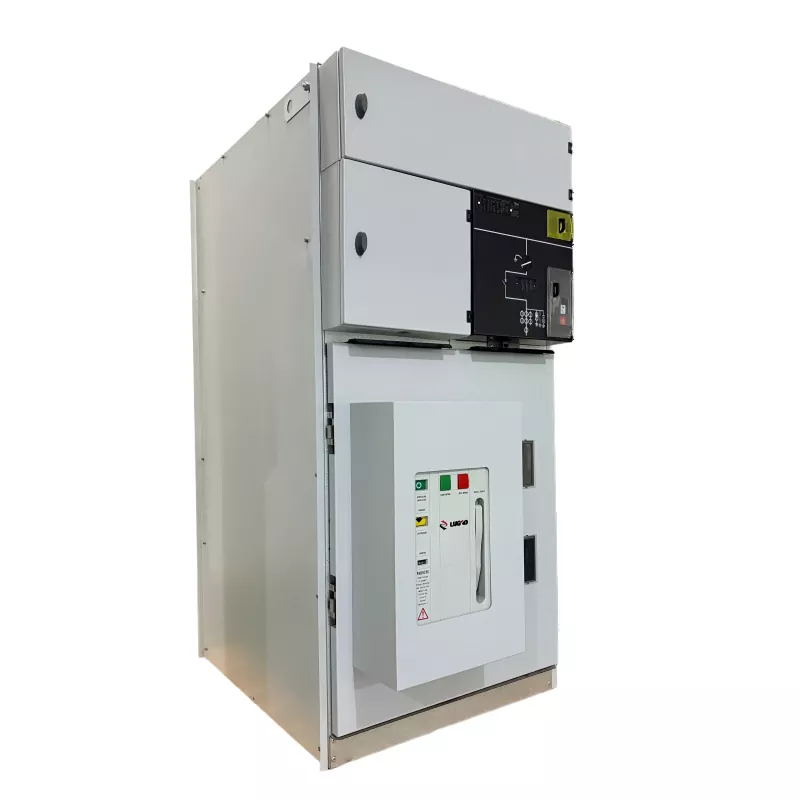

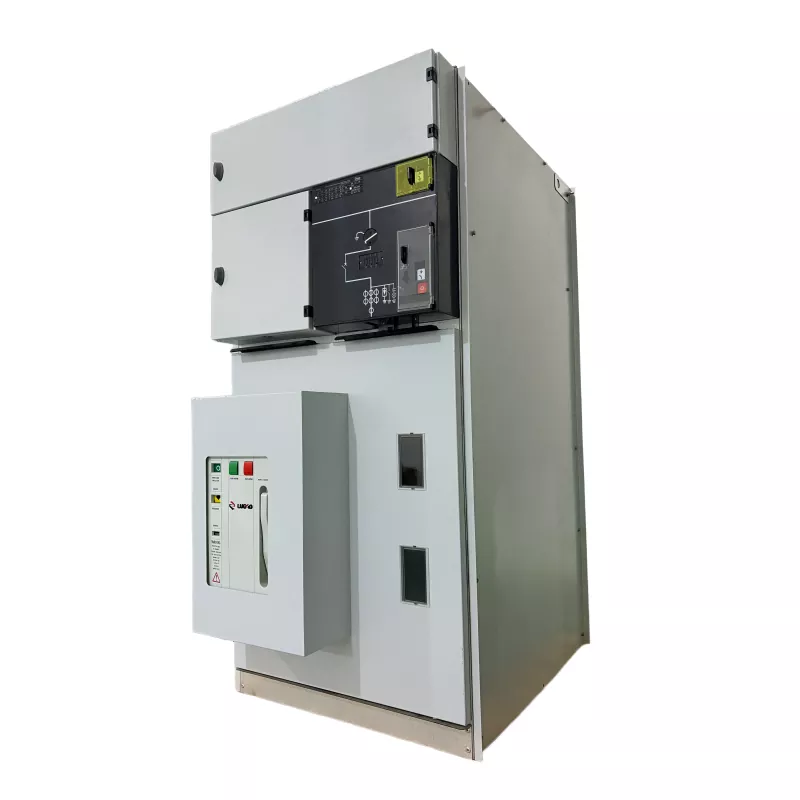

Gasisolierte Ring-Hauptschalttafel für den Innenbereich mit VCB

Als professioneller Hersteller möchten wir Ihnen hochwertige gasisolierte Ring-Hauptschalttafeln für den Innenbereich mit VCB anbieten. Es handelt sich um ein kompaktes Mittelspannungsverteilungsgerät, das für die zuverlässige Leistungssteuerung, den Schutz und das Schalten in modernen Stromnetzen entwickelt wurde. Es integriert die Vakuum-Leistungsschalter-Technologie (VCB) mit einer gasisolierten Schaltanlagenstruktur und sorgt so für einen sicheren und effizienten Betrieb in Innenräumen.

Diese Art vonRinghaupteinheit (RMU)wird häufig in Mittelspannungs-Stromverteilungssystemen zum Verbinden, Schützen und Isolieren von Stromkreisen verwendet. Mit versiegelter Gasisolierung und Vakuumunterbrechungstechnologie bietet das gasisolierte Ring-Hauptschaltfeld mit VCB für den Innenbereich eine hervorragende Lichtbogenlöschleistung, starke Isolationsfähigkeit und minimale Wartungsanforderungen.

Wichtigste technische Parameter

NEIN.	Artikel		Einheit	Parameter
1	Nennspannung		kV	12	24	36	40.5
2	Nennstrom		A	630/1250
3	Nennfrequenz		Hz	50/60
4	1-Minuten-Netzfrequenzfestigkeit	Gesamtwert	kV	42	55	80	95
		Haltepunkt		48	65	95	110
5	Blitzstoßfestigkeit	Gesamtwert	kV	75	125/150	170	95
		Haltepunkt		85	150/160	185	215
6	Bewerteter Kurzzeitstrom	Hauptstromkreis	kA	25/2s
		Erdungskreis		25/2s
7	Bewerteter Spitzenstrom		kA	63			50
8	Nennübertragungsstrom		A	1300–1700
9	Nennstrom beim Schließen der Last		A	630
10	Bewerteter Kabelladeunterbrechungsstrom		A	50/10
11	Abschaltstrom des unbelasteten Transformators		A	20
12	Kabellade-Erdschluss-Unterbrechungsstrom		A	100			80
13	Nenn-Kurzschluss-Ausschaltstrom		kA	20
14	Bewerteter Kurzschluss-Schließstrom		kA	63			50
15	Schutzklasse			IP3X
16	Lebensdauer des Lastschalters		Zeit	5000
17	Lebensdauer des Erdungsschalters		Zeit	5000

Technische Spezifikationen

Wichtigste elektrische Parameter

• Nennspannung: 12 kV / 24 kV / 36 kV
• Nennfrequenz: 50 Hz / 60 Hz
• Nennstrom: 630A – 1250A
• Kurzschluss-Ausschaltstrom: Bis zu 25 kA
• Spannungsfestigkeit bei Netzfrequenz: ≥ 42 kV
• Blitzstoßfestigkeit: ≥ 75 kV

Strukturelle Merkmale

• Gasisolierte kompakte Schaltanlage
• Integrierter Vakuum-Leistungsschalter (VCB)
• Vollständig versiegelte Tankstruktur für hohe Zuverlässigkeit
• Modularer Aufbau für flexible Stromverteilung
• Geeignet für die Innenaufstellung

Anwendungen

DerGasisolierte Ring-Hauptschalttafel für den Innenbereich mit VCBwird häufig in Mittelspannungsverteilungsnetzen eingesetzt, wo zuverlässiges Schalten und Schutz erforderlich sind.

• Städtische Stromverteilungsnetze
• Industrielle Stromversorgungssysteme
• Gewerbebauten und Wohnanlagen
• Eisenbahn- und Verkehrsinfrastruktur
• Bergbau- und Metallurgieindustrie
• Energieübertragungs- und -verteilungsprojekte
• Netzanschlüsse für erneuerbare Energien

Hauptmerkmale

• Design des abgedichteten Vakuum-Leistungsschalters- DerGasisolierte Ring-Hauptschalttafel für den Innenbereich mit VCBverwendet einen fest abgedichteten Vakuum-Leistungsschalter, der in einer Gaskammer aus Edelstahl installiert ist. Diese Konstruktion verhindert Lichtbögen im Hauptstromkreis und sorgt für eine lange elektrische Lebensdauer bei hoher Isolationszuverlässigkeit.
• Vollständig versiegelte und wartungsfreie Struktur– Alle Hochspannungskomponenten wie Sammelschienen, Trennschalter, VCBs und Stromwandler sind in einem versiegelten Gastank eingeschlossen und so vor Staub, Feuchtigkeit und äußerer Verschmutzung geschützt.
• Kompakte Struktur– Das integrierte Design reduziert den Installationsraum erheblich und eignet sich daher ideal für Umspannwerke in Innenräumen, vorgefertigte Umspannwerke und Projekte mit begrenztem Platz im elektrischen Raum.
• Hohe Betriebssicherheit– Ausgestattet mit einem fünfstufigen mechanischen Verriegelungssystem und einem gerichteten Druckentlastungskanal, um Fehlbedienungen zu verhindern und einen sicheren Systembetrieb zu gewährleisten.
• Intelligente Vertriebskompatibilität– Reservierte Schnittstellen für den elektrischen Betrieb und die Automatisierung ermöglichen eine einfache Integration in moderne intelligente Stromverteilungsnetze, unterstützt durch Lugaos strenge Qualitätskontrolle und zuverlässige Fertigungsstandards.

Warum Lugao wählen?

• Professioneller Hersteller – Lugao Powerist auf Anlagen zur Energieübertragung und -verteilung im Hoch- und Mittelspannungsbereich spezialisiert.
• Fortschrittliche Produktionstechnologie– Präzise Fertigungsprozesse und umfassende Prüfsysteme gewährleisten die Produktzuverlässigkeit.
• Strenge Qualitätskontrolle– Das gasisolierte Ring-Hauptschaltfeld für den Innenbereich mit VCB entspricht internationalen Standards, einschließlichISO9001-, SGS-, CCC- und CE-Zertifizierungen.
• Branchenerfahrung– Langjährige Erfahrung mit Trockentransformatoren, Öltransformatoren und Stromverteilungsgeräten.
• Globale Anwendung– Lugao-Lösungen werden weltweit häufig in Stromnetzen, Industrie, Transport und Infrastrukturprojekten eingesetzt.
• Technische Unterstützung– Das professionelle Serviceteam bietet technische Beratung und langfristige Unterstützung für globale Kunden.

FAQ

1. Was ist die Hauptfunktion des gasisolierten Ring-Hauptschaltfelds für den Innenbereich mit VCB?

DerGasisolierte Ring-Hauptschalttafel für den Innenbereich mit VCBist für Mittelspannungs-Stromverteilungssysteme konzipiert. Es bietet zuverlässiges Schalten, Schutz und Isolierung von Stromkreisen und sorgt so für eine stabile Stromversorgung und einen sicheren Betrieb in städtischen Netzen, Industrieanlagen und Umspannwerken.

2. Welche Vorteile bietet der Einsatz eines Vakuum-Leistungsschalters (VCB) in der RMU?

Ein Vakuum-Leistungsschalter bietet eine hervorragende Lichtbogenlöschfähigkeit, eine lange elektrische Lebensdauer und minimale Wartungsanforderungen. Bei Integration in die gasisolierte RMU-Struktur verbessert es die Schaltzuverlässigkeit, die Betriebssicherheit und die Gesamtlebensdauer der Ausrüstung.

3. Wo wird normalerweise die gasisolierte Ringhauptschalttafel von Lugao für den Innenbereich mit VCB installiert?

Es wird häufig in Stromverteilungsumgebungen in Innenräumen installiert, beispielsweise in kompakten Umspannwerken, Industrieanlagen, Gewerbegebäuden, Wohnanlagen, Eisenbahnen und Verteilungssystemen für erneuerbare Energien, in denen Platzeffizienz und hohe Zuverlässigkeit erforderlich sind.

4. Warum Lugao für gasisolierte Produkte wählen?RMU-Schaltanlage?

Lugao bietet zuverlässige Stromverteilungsgeräte, die durch fortschrittliche Fertigungstechnologie, strenge Qualitätskontrolle und internationale Zertifizierungen wie ISO9001, SGS, CCC und CE unterstützt werden. Mit seiner umfassenden Fachkompetenz im Bereich Transformatoren und Energieausrüstung bietet Lugao stabile Leistung, lange Lebensdauer und professionellen technischen Support für globale Energieinfrastrukturprojekte.
