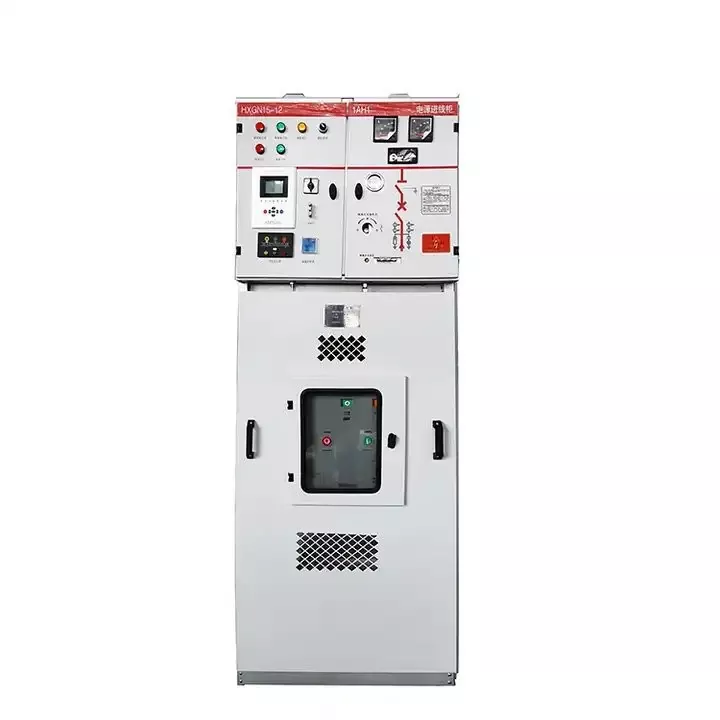

12KV Sf6 Hochspannungs-Ringhauptschaltanlage

Als Hersteller und Lieferant in China bieten wir Großhändlern maßgeschneiderte 12-kV-Sf6-Hochspannungs-Ringhauptschaltanlagen in hoher Qualität, aber zu einem günstigen Preis an. DerHochspannungs-RMUverfügt über ein metallgekapseltes Gehäuse mit extrem hoher Schutzart, das das Eindringen von Feuchtigkeit von außen wirksam verhindert und so die Lebensdauer der Komponenten verlängert. Die Gesamtstruktur ist fest, was die Bedienung für den Bediener erleichtert und gleichzeitig den Bedarf an häufiger Wartung minimiert. Der Schrank besteht aus mehreren Abschnitten, darunter dem Sammelschienenraum und dem abgedichteten Raum für die Hauptsammelschiene, dem Instrumentenraum für die Installation von Relais und schließlich dem Kabelraum, der für den Anschluss ankommender und abgehender Kabel zuständig ist. Das versiegelte Fach ist mit Schaltern für Vorgänge wie Anschließen und Trennen ausgestattet, was es für den Bediener benutzerfreundlich macht.

Die 12-KV-Sf6-Hochspannungs-Ringhauptschaltanlage verwendet Schwefelhexafluorid zur Isolierung und zeichnet sich durch eine relativ einfache Struktur und hohe Kosteneffizienz aus. Die Komponenten im Inneren des Schranks können entsprechend den tatsächlichen Anforderungen ausgewählt werden, und die Schränke können zu einem Mehrkreis-Ringnetzwerksystem kombiniert werden. Das Gesamtvolumen ist relativ kompakt und eignet sich daher für Industrieparks, Gewerbekomplexe und andere Bereiche.

Parameter

Betriebsumgebung

1. Der normale Betriebstemperaturbereich liegt zwischen -40 °C und +55 °C. Wenn die Temperatur diesen Bereich überschreitet, muss eine individuelle Anpassung mit LUGAO besprochen werden.

2. Die normale relative Luftfeuchtigkeit sollte weniger als 95 % betragen.

3. Die Standard-Betriebshöhe beträgt weniger als 4.000 Meter.

4. Während der Installation darf der Schrank nicht gekippt werden; Es sollte aufrecht aufgestellt und die Basis eben sein.

5. Die Schaltanlage darf nicht für längere Zeit in Wasser getaucht werden.

6. Halten Sie sich von Bereichen mit chemischer Gaskorrosion oder Explosionsgefahr fern.

Merkmale

Das Gehäuse, die Zugangstüren und die obere Kammer des Geräts werden einer präzisen Sprühbeschichtung unterzogen, um eine dauerhafte, gleichmäßige Schutzbeschichtung zu gewährleisten, die vor Korrosion durch Umwelteinflüsse und mechanischem Verschleiß schützt. Alle Schränke verfügen über eine primäre Erdungsschiene, die eine sichere Erdung in der Nähe des Strukturrahmens des Schranks ermöglicht. Metallkomponenten – darunter Erdungsschalter und Verriegelungsmechanismen – werden sorgfältig mit der Erdungssammelschiene verbunden, während Kupfergeflechtverbindungen an Schraubverbindungen verwendet werden, um elektrische Kontinuität und Fehlerstromableitung sicherzustellen.

Um internen Überdruck und lichtbogenbedingte Risiken zu mindern, ist eine Druckentlastungsplatte strategisch in die hintere Struktur des Schranks integriert, um die Gasentladung in seltenen Fehlerszenarien sicher zu regulieren. Der obere Sammelschienenraum ist mit manipulationssicheren Schrauben gesichert und ermöglicht so einen einfachen externen Zugang für Sammelschienenanschlüsse während der Installation oder Wartung. Die obere Zusatzgerätekammer bietet vielseitige Konfigurationsmöglichkeiten und bietet Platz für Klemmenblöcke, Steuermodule und andere Komponenten. Durch die Erhöhung dieses Unterfachs optimiert das Design den Platz für Relaisschutzsysteme und steigert so die betriebliche Effizienz.

Insbesondere verfügen der Lasttrennschalter und der Erdungsschalter über einen modularen Verriegelungsmechanismus, während der Erdungsschalter und die Zugangstür über ein positives Verriegelungssystem verfügen. Durch einen definierten Betriebsablauf – Schließen der Tür, Einschalten des Erdungsschalters und Aktivieren des Lasttrennschalters – wird eine automatische Verriegelungsfunktionalität erreicht. Diese sequentielle Logik minimiert Betriebsfehler, verhindert unbefugten Zugriff während des Live-Betriebs und stärkt die gesamten Sicherheitsprotokolle des Systems, um die Einhaltung strenger industrieller Sicherheitsstandards zu gewährleisten.
