Überblick
Drei-Phasen-ölgezogener Transformator ist ein unverzichtbares und wichtiges Gerät im Stromübertragungs- und Verteilungssystem. Es wandelt elektrische Energie von einem Spannungsniveau in eine andere um, während die Frequenz unverändert bleibt. Diese Art von Transformator wird aufgrund ihrer hohen Effizienz, Zuverlässigkeit und Wirtschaft in mittlerer und Hochspannungsstromsystemen häufig eingesetzt. In der Struktur des modernen Verteilungsnetzes wird dreiphasiger ölgezogener Transformator eine immer wichtigere Rolle spielen. Mit der raschen Entwicklung der Gesellschaft wird der dreiphasige Öl-immobilierte Transformator weiterhin ein Upgrade durchführen.
Grundstruktur und Arbeitsprinzip
Kernstrukturzusammensetzung

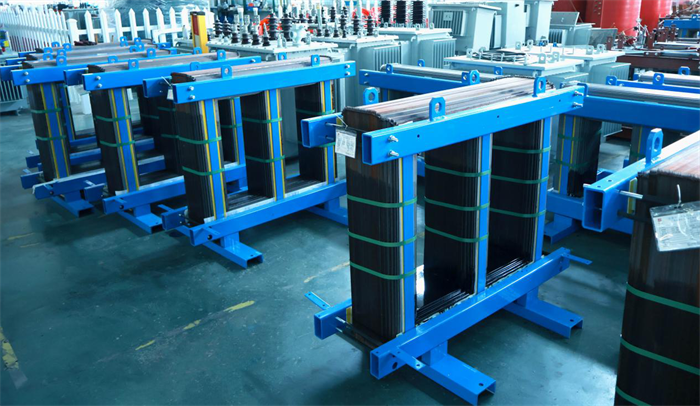

Eisenkern: Es besteht aus Siliziumstahlblättern mit hoher Permeabilität, die zu einem Magnetschaltungssystem gestapelt sind und den Verlust des Wirbelstroms reduzieren können
Wicklung: Es umfasst Hochspannungswicklung und niedrige Spannungswicklung, normalerweise mit Kupfer- oder Aluminiumleitern verwundet
Isolieröl: In normalerweise
Öltank: Ein versiegelter Behälter, der den Transformatorkörper und Isolieröl hält
Wärmeableitungsvorrichtung: Einschließlich Kühlkörper, Wärmerohr oder Kühlventilator
Schutzvorrichtung: Ölstandsanzeige, Druckentlastungsventil, Gasrelais usw.
Arbeitsprinzip
Drei-Phasen-ölgezogene Transformatorwerke basieren auf dem Prinzip der elektromagnetischen Induktion. Wenn die primäre Wicklung mit einer Wechselstromquelle angeschlossen ist, wird im Eisenkern ein abwechselnder magnetischer Fluss erzeugt, wodurch eine elektromotive Kraft in der sekundären Wicklung induziert wird. Durch Ändern des Kurvenverhältnisses der primären und sekundären Wicklungen kann die Spannung erhöht oder verringert werden.
Haupttechnische Funktionen
Hocheffizienz: Die Effizienz moderner dreiphasiger ölgezogener Transformatoren kann normalerweise mehr als 98% erreichen
Gute Wärmedissipationsleistung: Das Isolieröl sorgt nicht nur einer Isolierung, sondern löst auch die Wärme durch natürliche Konvektion oder erzwungene Kreislauf effektiv ab
Hohe Isolationsfestigkeit: Das Ölpapier-Isolationssystem kann hoher Spannungsspannung standhalten
Überlastkapazität: Hat eine bestimmte kurzfristige Überlastkapazität
Lange Lebensdauer: Die Lebensdauer beträgt normalerweise 25-30 Jahre und kann mit ordnungsgemäßer Wartung länger sein
Klassifizierung und Anwendung
Klassifizierung durch Verwendung
Stromtransformator: Wird in Stromübertragungs- und Verteilungssystemen verwendet, wobei eine Kapazität von Hunderten von KVA bis Hunderten von MVA reicht
Verteilungstransformator: Wird zur Verteilung der Klemmenleistung verwendet, die normalerweise nicht über 2500 kVa überschreitet
Spezialtransformator: wie Elektroofentransformator, Gleichrichtertransformator usw.
Klassifizierung durch Kühlmethode
Ölkühlung (ONAN): Verweilen Sie sich auf die natürliche Konvektion von Öl und die natürliche Konvektion von Luft
Ölkühlung (ONAF): Fügen Sie Lüfter hinzu, um die Luftkühlung zu erzwingen
Erzwungenen Ölzirkulationsluftkühlung (OFAF): Die Ölpumpe erzwingt Ölzirkulation und Lüfterkühlung
Erzwungener Ölzirkulation Wasserkühlung (OFWF): Ölpumpe erzwungene Ölzirkulation plus Wasserkühler
Erhaltungs- und Fehlerdiagnose
Allgemeine Wartungsgegenstände
Ölqualitätserkennung: Regelmäßige Tests der Ölabbaus, Feuchtigkeitsgehalt, Säurwert und gelöstes Gas
Wickeldämmungstest: Messung des Wicklungswiderstands und Isolationsresistenz
Mechanische Inspektion: Überprüfen Sie den Verbindungselement, den Betriebsmechanismus des Klassenwechslers usw.
Wartung des Kühlsystems: Kühler reinigen, Lüfter und Ölpumpe überprüfen
Gemeinsame Fehler und Behandlungen
Isolierungalterung: Vorausgesetzt durch gelöste Gasanalyse (DGA) in Öl
Wickeldeformation: Nachweis durch Frequenzganganalyse
Ölleckage: rechtzeitige Reparatur und Ölauffüllung
Ausfall des Klassenwechslers: Regelmäßige Wartung und Austausch abgenutzter Teile
Entwicklungstrend
Umweltfreundliches Isolieröl: Biologisch abbaubares Esteröl ersetzt Mineralöl
Intelligent: Integriertes Online -Überwachungssystem, um die Erhaltung des Zustands zu erreichen
Neue Materialanwendung: Amorpher Legierungskern reduziert den No-Lad-Verlust
Kompaktes Design: Reduzieren Sie das Volumen und erhöhen Sie die Leistungsdichte
Abschluss
In Zukunft werden Transformatoren mit höherer Effizienz, längerer Lebensdauer und niedrigerer Verlust dazu beitragen, ein zuverlässigeres und grünes Stromnetz aufzubauen und eine solide Unterstützung für die globale Energieumwandlung zu bieten. Lugao wird das Design und die Produktqualität im Einklang mit dem Trend der Entwicklung weiterhin optimieren, um die verschiedenen Bedürfnisse der Kunden auf der ganzen Welt zu erfüllen, und setzt sich dafür ein, Kunden qualitativ hochwertige Stromvertriebslösungen von Lugao zu bieten.
