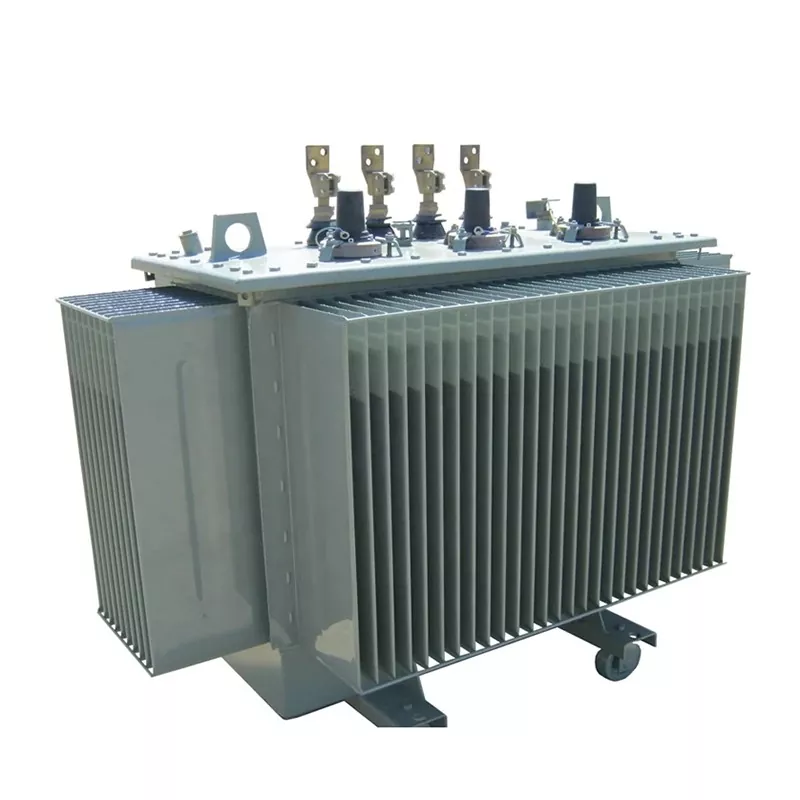

Verlustarmer 35-kV-Transformator mit Lastregelung

DerVerlustarmer 35-kV-Transformator mit Lastregelungist ein Mittelspannungs-Leistungstransformator, der für eine stabile Spannungsregelung in Verteilungs- und Umspannwerkssystemen entwickelt wurde. Es integriert eineLaststufenschalter (OLTC)Dies ermöglicht eine Spannungsanpassung während des Betriebs des Transformators und gewährleistet so eine kontinuierliche Stromversorgung ohne Unterbrechung. Lugao Power Co., Ltd. produziert hochwertige ProdukteTransformatorenUm dies zu erreichen, werden hochwertige Siliziumstahlkerne, zuverlässige Wicklungen und isolierendes Transformatoröl verwendetgeringer Energieverlust, hoher Wirkungsgrad und lange Lebensdauer. Diese Transformatoren werden häufig in Kraftwerken, Umspannwerken und industriellen Stromverteilungsnetzen eingesetzt.

Parameter

Kapazität	GB/20052-2020			Impedanzspannung (%)	Leerlauf aktuell (%)	Vektorgruppe	Verlängern Conne Aktion
	(S13)
	Leerlaufverlust	Lastverlust
		Dyn11/Yzn1 1	Yyno
30	65	455	430	4.0	0.5	Yyn0 ODER Dyn11	±2*2. 5 % ODER±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360			0.16

Wie funktioniert ein verlustarmer 35-kV-Transformator mit Lastregelung?

DerVerlustarmer 35-kV-Transformator mit Lastregelungarbeitet auf Basis elektromagnetischer Induktion und integriert gleichzeitig ein OLTC-System zur Anpassung der Spannungspegel während des Betriebs.

Funktionsprinzip

• Elektrische Energie wird zwischen Wicklungen durch elektromagnetische Induktion übertragen.
• Der OLTC-Mechanismus ändert die Stufenposition des Transformators, ohne die Stromversorgung zu unterbrechen.
• Im Inneren des Tanks zirkuliert Transformatoröl, um Wärme abzuleiten und für Isolierung zu sorgen.
• Der Kühler gibt Wärme an die Umgebungsluft ab, um eine sichere Betriebstemperatur aufrechtzuerhalten.

Hauptanwendungsszenarien

DerVerlustarmer 35-kV-Transformator mit Lastregelungwird häufig in Mittelspannungsnetzen eingesetzt, in denen eine stabile Spannung und eine zuverlässige Stromversorgung von entscheidender Bedeutung sind.

• Kraftwerke zur Stromerzeugung
• Umspannwerke
• Industrielle Stromverteilungssysteme
• Städtische Stromnetze
• Bergbau und Schwerindustrie
• Netzanschlüsse für erneuerbare Energien

Vorteile des Laststufenschaltertransformators

• Kontinuierliche Spannungsregelungohne die Stromversorgung zu unterbrechen.
• Verbesserte Netzstabilitätfür schwankende Lastverhältnisse.
• Geringerer Energieverlustdurch optimiertes Transformatordesign.
• Längere Lebensdauermit hochwertiger Isolierung und Ölkühlung.
• Zuverlässige Leistungin komplexen Energieverteilungsnetzen.

Unterschied zwischen OLTC und Off-Load-Stufenschalter

Besonderheit	OLTC-Transformator	Laststufenschalter ohne Last
Spannungsanpassung	Einstellbar während des Betriebs	Erfordert Herunterfahren
Unterbrechung der Stromversorgung	Keine Unterbrechung	Die Stromversorgung muss unterbrochen werden
Anwendung	Große Netze, Umspannwerke	Kleine oder stabile Lastsysteme
Operative Flexibilität	Hoch	Beschränkt

Warum einen verlustarmen 35-kV-Transformator mit Lastregelung verwenden?

• PflegenStabiler Spannungsausgangin Umgebungen mit schwankender Belastung.
• ReduzierenEnergieverluste und Betriebskosten.
• VerbessernZuverlässigkeit und Effizienz des Stromversorgungssystems.
• Geeignet fürmoderne Smart-Grid- und Industriestromsysteme.
• Stellen Sie bei Spannungsanpassungen eine unterbrechungsfreie Stromversorgung sicher.

Wartung des OLTC-Leistungstransformators

• Überprüfen Sie regelmäßig den Ölstand und die Ölqualität des Transformators.
• Überprüfen Sie den OLTC-Mechanismus auf reibungslosen Schaltvorgang.
• Überwachen Sie die Betriebstemperatur und die Lastbedingungen.
• Stellen Sie sicher, dass der Kühler und das Kühlsystem frei bleiben.
• Führen Sie regelmäßige Isolations- und elektrische Tests durch.

Warum wählen?Lugao?

• Professioneller Hersteller von 35-kV-Transformatoren mit geringer Verlustleistung und Lastregelungmit langjähriger Branchenerfahrung.
• Hochwertige Rohstoffeeinschließlich Silizium-Stahlblechen und Premium-Wicklungen.
• Verlustarmes und energieeffizientes Designum die Betriebskosten zu senken.
• Strenge internationale PrüfstandardsGewährleistung einer zuverlässigen Leistung.
• Schnelle Lieferungmit Mindestbestellmenge von einer Einheit.
• Professioneller technischer Support und Kundendienst.
• Produkte, die exportiert werdenZentralasien, Afrika und andere globale Märkte.

FAQ

Wie hoch ist die typische Lebensdauer eines verlustarmen 35-kV-Transformators mit Lastregelung?

Bei ordnungsgemäßer Wartung kann der Transformator mehr als 25 Jahre lang zuverlässig arbeiten.

Welche Kühlmethode wird verwendet?

DerTransformatornutzt Ölkühlung.TransformatoröltransfersWärme von den Wicklungen und dem Kern zum Kühler für eine effektive Wärmeableitung.

Kann die Spannung während des Betriebs angepasst werden?

Ja. Das OLTC-System ermöglicht eine Spannungsanpassung ohne Unterbrechung der Stromversorgung.

In welchen Branchen wird dieser Transformator üblicherweise eingesetzt?

Energieversorger, Umspannwerke, Schwerindustrie, Bergbaubetriebe und Projekte im Bereich erneuerbare Energien nutzen das häufigVerlustarmer 35-kV-Transformator mit Lastregelung.
